Regulator różnicy ciśnienia DN 15, nastawialne ciśnienie i funkcja odcięcia❗™

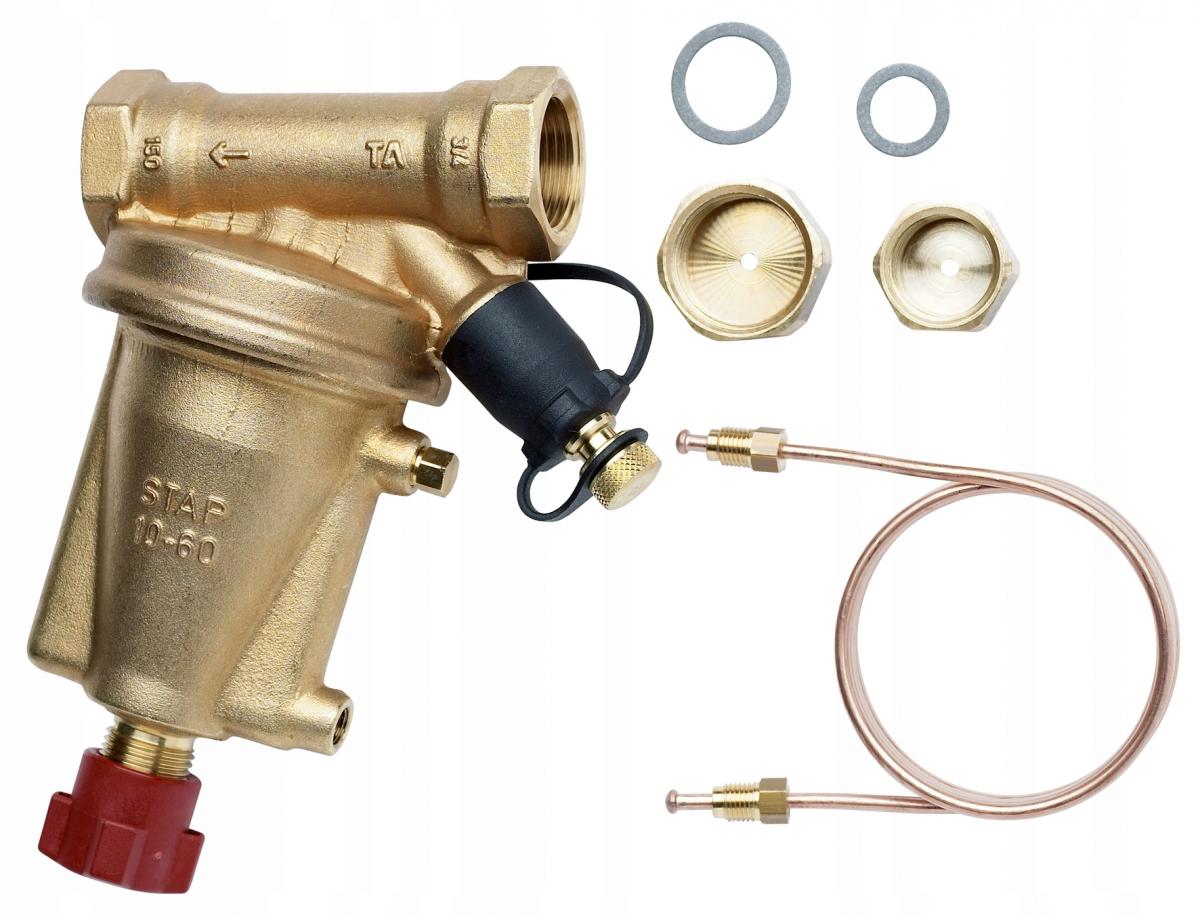

STAP jest regulatorem różnicy ciśnienia, który utrzymuje stałe nastawialne ciśnienie różnicowe przy zadanym przepływie. Dostarcza dokładną i stabilną regulację, zapewniając mniejsze ryzyko hałasu na zaworach regulacyjnych. Dzięki zastosowaniu zaworów STAP równoważenie i rozruch techniczny staje się jeszcze łatwiejszy. Dokładność STAPa oraz kompaktowe rozmiary czynią go szczególnie odpowiednim w użyciu w systemach grzewczych i chłodniczych.

☑️Odciążony ciśnieniowo grzyb

Zapewnia dokładną regulację ciśnienia.

☑️Nastawialne ciśnienie i funkcja odcięcia

Dostarcza pożądaną różnicę ciśnień, zapewniając dokładne zrównoważenie hydrauliczne. Funkcja odcięcia czyni obsługę łatwiejszą.

☑️Króciec pomiarowy z opcją odwodnienia

Upraszcza procedurę równoważenia hydraulicznego, zwiększa dokładność oraz pomaga w rozwiązywaniu problemów.

Dane techniczne

Zastosowanie:

Instalacje grzewcze i chłodnicze.

Funkcje:

Regulacja ciśnienia różnicowego.

Nastawialne Δp.

Pomiar ciśnienia różnicowego.

Odcięcie przepływu.

Odwodnienie (osprzęt dodatkowy).

Wymiary:

DN 15

Klasa ciśnienia:

PN 16

Max. ciśnienie różnicowe (ΔpV):

250 kPa

Zakres nastaw:

DN 15 - 20: 5* - 25 kPa

DN 32 - 40: 10* - 40 kPa

DN 15 - 25: 10* - 60 kPa

DN 32 - 50: 20* - 80 kPa

*) Nastawa fabryczna

Temperatura:

Max. temperatura pracy: 120°C

Min. temperatura pracy: -20°C

Media:

Woda, płyny neutralne, mieszaniny wody i glikolu (0-57%).

Materiał:

Korpus zaworu: AMETAL®

Stożek: AMETAL®

Gniazdo: AMETAL®

Trzpień: AMETAL®

O-ringi: EPDM

Membrana: HNBR

Sprężyna: Stal nierdzewna

Wspornik sprężyny: AMETAL® oraz wzmocniony PPS

Pokrętło: Poliamid

AMETAL® jest stopem odpornym na odcynkowanie firmy IMI Hydronic Engineering.

Oznaczenia:

Korpus: IMI lub TA, PN 16/150, DN, rozmiar w calach i strzałka kierunku przepływu.

Stożek: STAP, ΔpL 5-25, 10-40, 10-60 lub 20-80.

Połączenia:

Gwinty wewnętrzne zgodne z ISO 228, długość gwintu zgodna z ISO 7-1.
