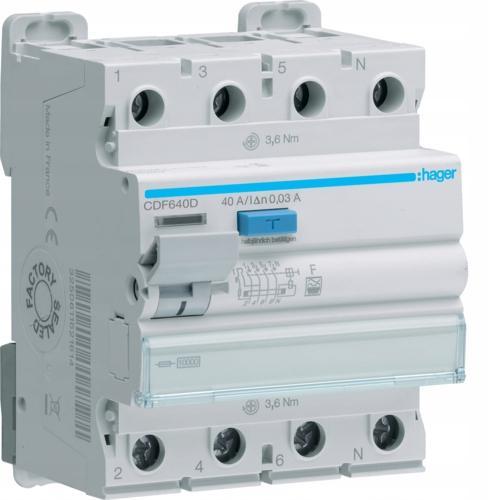

Hager, RCCB Wyłącznik różnicowoprądowy 3P+N 40A 30mA 10kA F, CDF640D

Konstrukcja

• Liczba biegunów: 4 P
• Układ biegunów: 3P+N
• Montaż: Szyna DIN

Elementy sterujące i wskaźniki

• Ze wskaźnikiem pozycji styku: tak
• Ze wskazaniem błędu: tak

Charakterystyka elektryczna

• Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
• Typ napięcia zasilającego: AC
• Częstotliwość: 50 Hz

Napięcie

• Znamionowe napięcie izolacji Ui: 500 V
• Maksymalne napięcie pracy: 440 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V

Prąd

• Znamionowy prąd różnicowy dI: 30 mA
• Prąd znamionowy In: 40 A
• Znamionowy prad wyładowczy (In 8/20µs): 5 kA
• Znamionowa zdolność załączania i wyłączania Im: 1250 A
• Znamionowy warunkowy prąd zwarciowy Inc zgodnie z PN-EN 61008-1: 10 kA

Prąd / Temperatura

• Prąd znamionowy w temperaturze -25°C: 40 A
• Prąd znamionowy w temperaturze -20°C: 40 A
• Prąd znamionowy w temperaturze -15°C: 40 A
• Prąd znamionowy w temperaturze -10°C: 40 A
• Prąd znamionowy w temperaturze -5°C: 40 A
• Prąd znamionowy w temperaturze 0°C: 40 A
• Prąd znamionowy w temperaturze 5°C: 40 A
• Prąd znamionowy w temperaturze 10°C: 40 A
• Prąd znamionowy w temperaturze 15°C: 40 A
• Prąd znamionowy w temperaturze 20°C: 40 A
• Prąd znamionowy w temperaturze 25°C: 40 A
• Prąd znamionowy w temperaturze 30°C: 40 A
• Prąd znamionowy w temperaturze 35°C: 40 A
• Prąd znamionowy w temperaturze 40°C: 40 A
• Prąd znamionowy w temperaturze 45°C: 40 A
• Prąd znamionowy w temperaturze 50°C: 40 A
• Prąd znamionowy w temperaturze 55°C: 40 A
• Prąd znamionowy w temperaturze 60°C: 40 A
• Prąd znamionowy w temperaturze 65°C: 40 A
• Prąd znamionowy w temperaturze 70°C: 40 A

Częstotliwość

• Częstotliwość (zakres do ETIM): 50 Hz

Moc

• Całkowite straty mocy dla prądu znamionowego: 4,39 W

Zadziałanie

• Krótkozwłoczny: tak

Wytrzymałość

• Wytrzymałość elektryczna (liczba cykli): 10000
• Wytrzymałość mechaniczna (liczba cykli): 20000

Wymiary

• Głębokość produktu: 70 mm
• Wysokość produktu: 85 mm
• Szerokość produktu: 72 mm
• Wymiary: 1

Instalacja / Montaż

• Pozycja montażowa produktu 360°: tak

Podłączenie

• Pojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1 / 16 mm²
• Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1 / 25 mm²
• Pojemność zacisku wejściowego dla przewodu sztywnego (drut): 1 / 25 mm²
• Pojemność zacisku wejściowego dla przewodu elastycznego (linka): 1 / 16 mm²

Wyposażenie

• Quick Connect: nie
• Selektywność: nie
• Akcesoria dodatkowe: tak
• Pokrywa zacisków: nie
• Przeźroczysta osłona pola opisowego: tak

Norma

• Norma: EN 61008-1
• Dyrektywa europejska WEEE: dotyczy

Bezpieczeństwo

• Stopień ochrony: IP20
• Typ wyłącznika różnicowoprądowego: F
• Odporność na napięcie udarowe zgodnie z IEC 60947-3: 6000 V

Warunki użytkowania

• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
