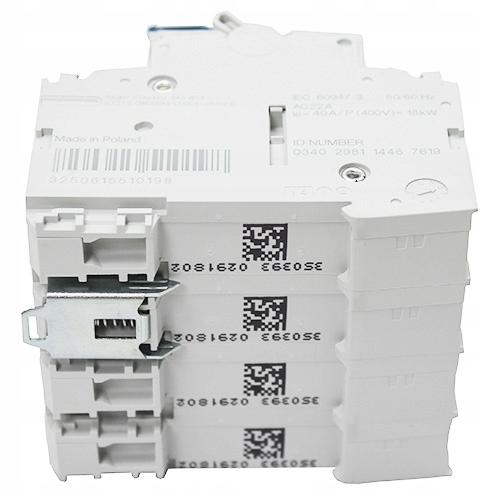

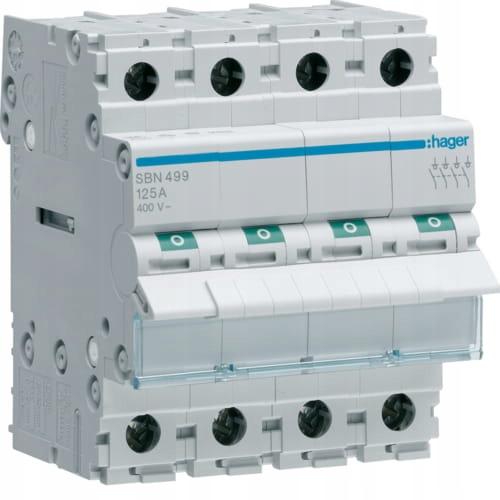

Rozłącznik modułowy 4P 125A SBN499 SBN499

Dane techniczne:

• liczba biegunów: 4 P

• napięcie znamionowe łączeniowe Ue (AC): 400 V

• częstotliwość znamionowa: 50/60 Hz

• znamionowe napięcie izolacji Ui: 440 V

• rodzaj wejścia napięcia 1: AC

• znamionowe napięcie udarowe wytrzymywane Uimp: 6000 V

• obciążalność prądowa prądu przemiennego AC21 w kategorii A: 125 A

• znamionowy prąd roboczy (AC23), kategoria A: 40 A

• obciążalność prądowa proądu przemiennego AC21 w kategorii B: 125 A

• dopuszczalne obciążenie prądem AC22 kategorii A: 125 A

• dopuszczalne obciążenie prądem AC22 kategorii B: 125 A

• znamionowy prąd roboczy (AC23), kategoria B: 40 A

• prąd zwarciowy z bezpiecznikami gl-gG: 1500 A

• zdolność zamykania przy 400 V w AC23A: 2115 A

• znamionowy krótkotrwały prąd wytrzymywany 1s: 1,5 kA

• obudowa zewnętrzna zasilana prądem cieplnym: 125 A

• całkowite straty mocy dla prądu znamionowego: 32 W

• straty mocy na biegun dla prądu znamionowego: 8 W

• trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21): 2500

• trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22): 2500

• wytrzymałość mechaniczna (liczba cykli): 40 000

• przekrój przewodu elastycznego (linka) w zacisku: 6 / 35 mm²

• przekrój przewodu sztywnego (drut) w zacisku: 6 / 50 mm²

• moment dokręcający: 3,6 Nm

• rodzaj podłączenia: ze śrubą

• liczba styków NO: 4

• temperatura magazynowania od -40ºC do +80ºC

• stopień ochrony: IP20

• wymiary: 69 x 83 x 70 mm

• grupa urządzeń: SBN
