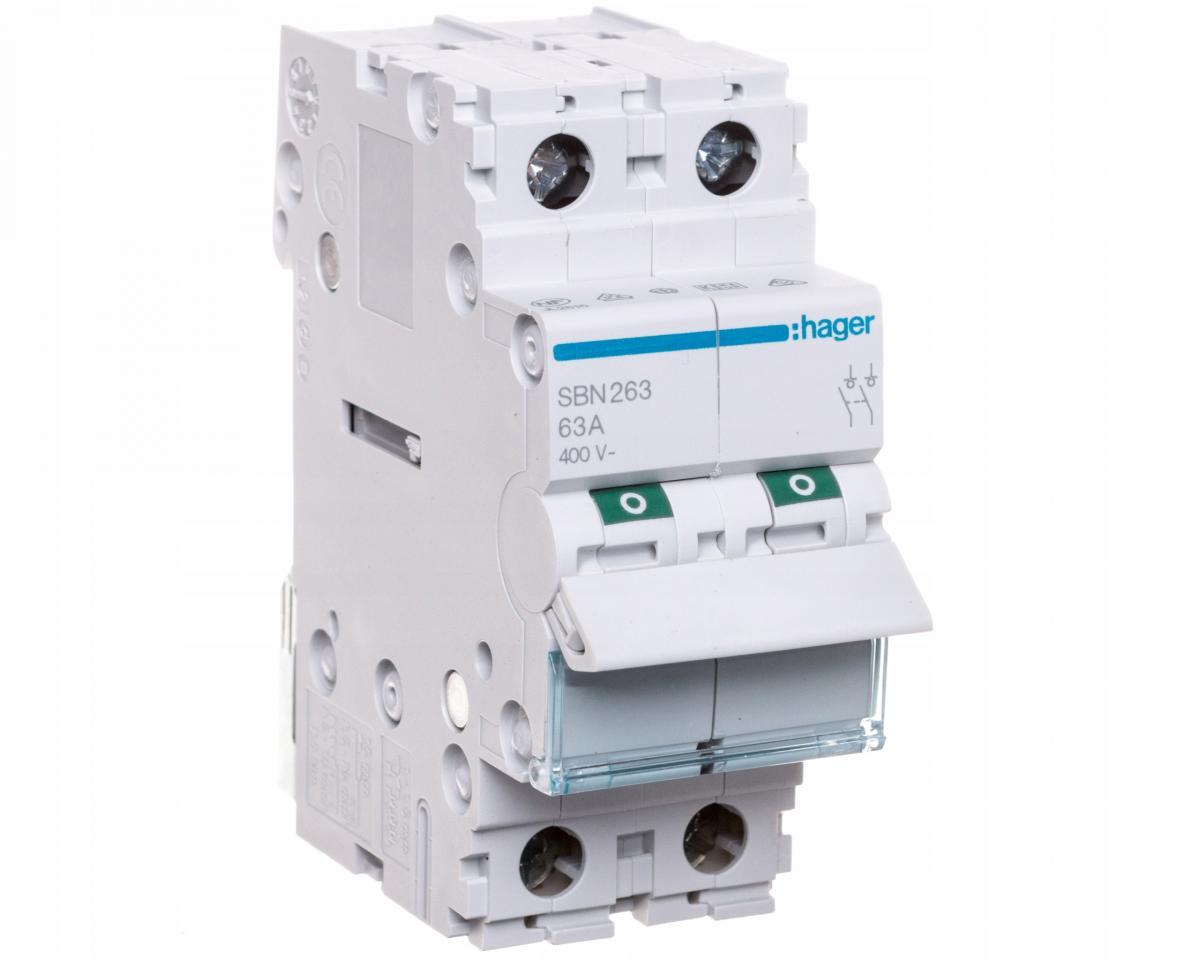

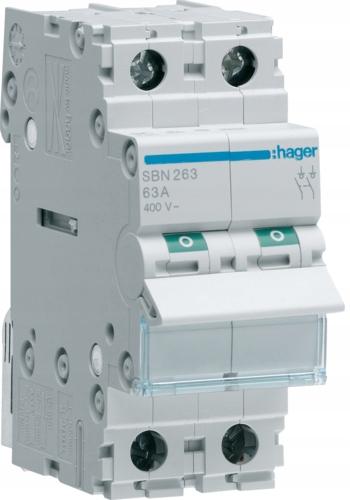

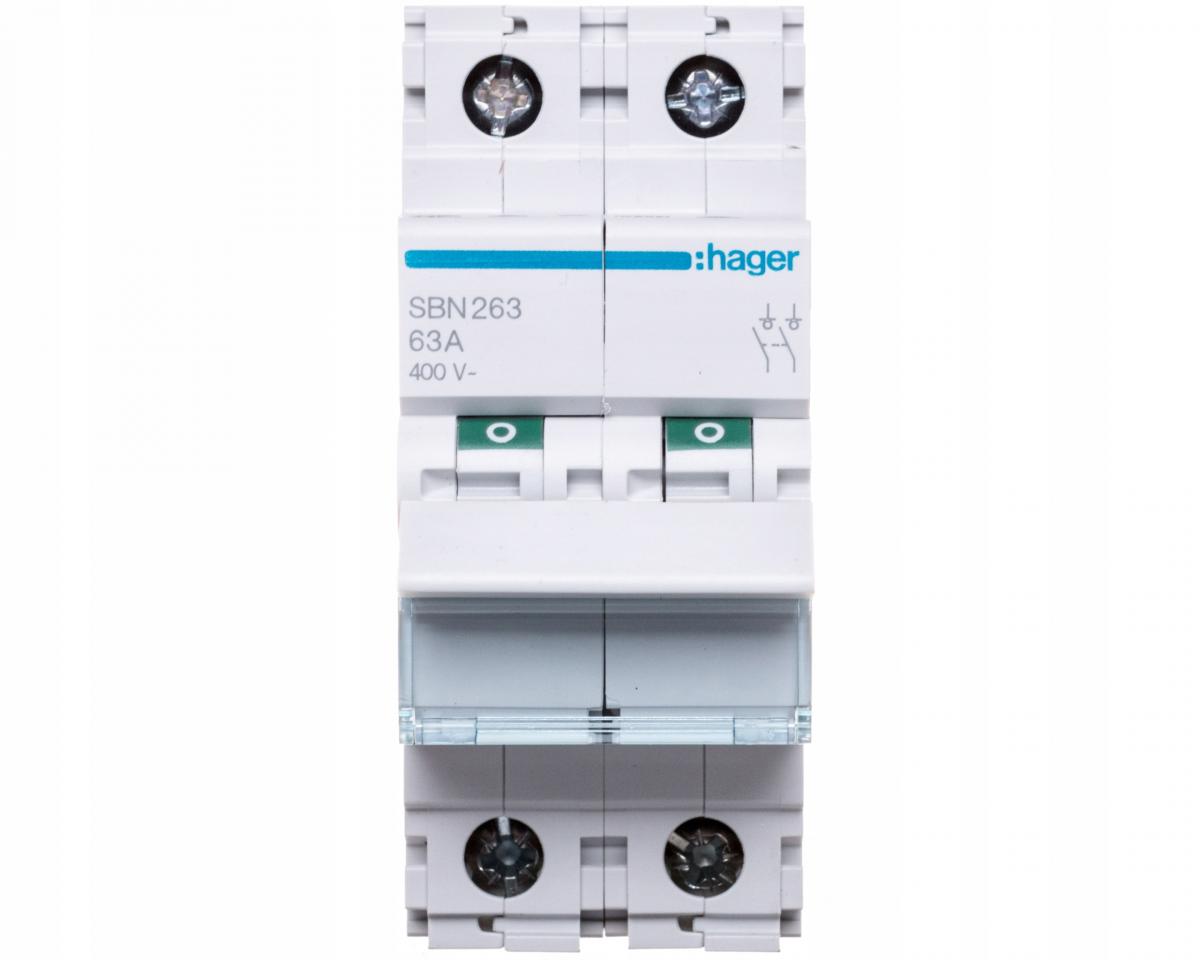

Modułowy rozłącznik izolacyjny, 2P 63A SBN263 Hager

Konstrukcja

• Liczba biegunów: 2 P
• Układ biegunów: 2 P

Charakterystyka elektryczna

• Napięcie znamionowe łączeniowe Ue (AC): 400 V
• Częstotliwość: 50/60 Hz

Napięcie

• Znamionowe napięcie izolacji Ui: 440 V
• Rodzaj wejścia napięcia 1: AC
• Znamionowe napięcie udarowe wytrzymywane Uimp: 6000 V

Prąd

• Obciążalność prądowa prądu przemiennego AC21 w kategorii B: 63 A
• Dopuszczalne obciążenie prądem AC22 kategorii A: 63 A
• Prąd znamionowy In: 63 A
• Znamionowy krótkotrwały prąd wytrzymywany 1s: 0,945 kA
• Obudowa zewnętrzna zasilana prądem cieplnym: 63 A
• Dopuszczalne obciążenie prądem AC21 kategorii A: 63 A
• Obciążalność prądowa prądu przemiennego AC22 w kategorii B: 63 A
• Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-3: 1332 A

Częstotliwość

• Częstotliwość (zakres do ETIM): 50 do 60 Hz

Moc

• Całkowite straty mocy dla prądu znamionowego: 4,6 W
• Straty mocy na biegun dla prądu znamionowego: 2,3 W

Wytrzymałość

• Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21): 5000
• Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22): 5000
• Wytrzymałość mechaniczna (liczba cykli): 60000

Wymiary

• Głębokość produktu: 68 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 35 mm

Instalacja / Montaż

• Moment dokręcający: 2,8 Nm

Podłączenie

• Przekrój przewodu elastycznego (linka) w zacisku: 2,5 / 16mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 2,5 / 25mm²
• Rodzaj przyłącza: ze śrubą

Wyposażenie

• Liczba styków NO: 2

Norma

• Norma: IEC 60947-3, IEC/EN 60669-2, IEC/EN 60669-4
• Dyrektywa europejska WEEE: dotyczy

Bezpieczeństwo

• Stopień ochrony: IP20

Warunki użytkowania

• Temperatura robocza: -20…50 °C
• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
• Temperatura przechowywania/transportu: -40…80 °C
