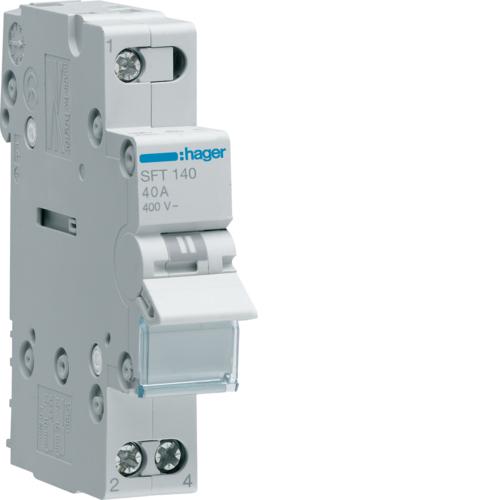

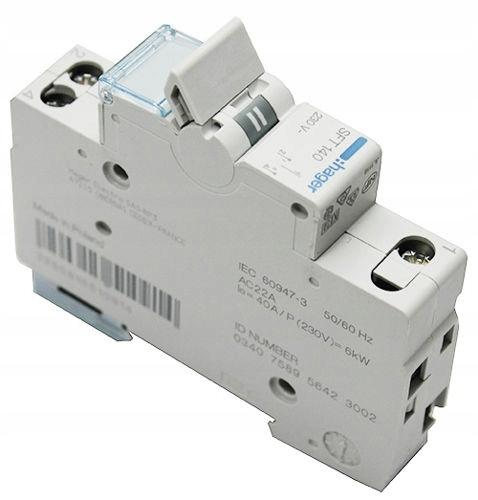

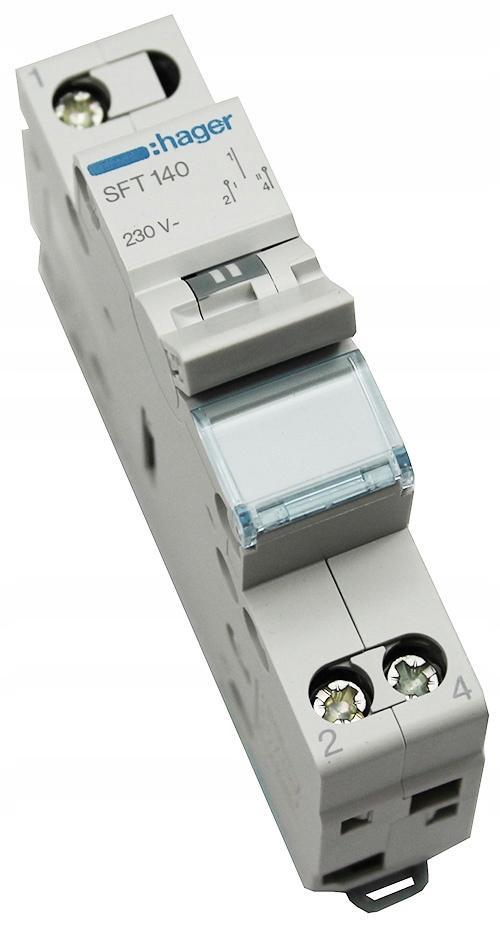

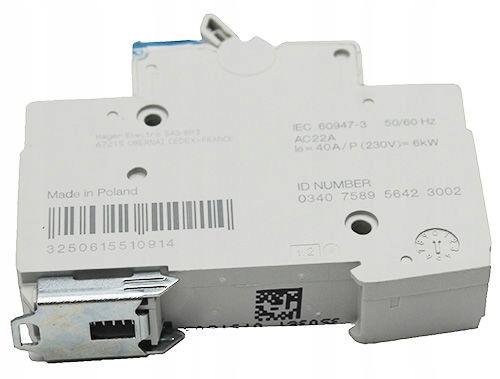

HAGER Modułowy przełącznik instalacyjny I-0-II SFT140

Konstrukcja

• Liczba biegunów: Układ biegunów:
• 1 P: 1 P

Charakterystyka elektryczna

• Częstotliwość znamionowa: Napięcie znamionowe łączeniowe Ue (AC):
• 50/60 Hz: 230 V

Napięcie

• Znamionowe napięcie izolacji Ui: 440 V
• Rodzaj wejścia napięcia 1: AC
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V

Prąd

• Obciążalność prądowa prądu przemiennego AC21 w kategorii A: 40 A
• Obciążalność prądowa prądu przemiennego AC21 w kategorii B: 40 A
• Dopuszczalne obciążenie prądem AC22 kategorii A: 40 A
• Dopuszczalne obciążenie prądem AC22 kategorii B: 40 A
• Prąd zwarciowy z bezpiecznikami gI-gG: 600 A
• Zdolność zamykania przy 400 V w AC23A.: 846 A
• Znamionowy krótkotrwały prąd wytrzymywany 1s: 0,6 kA
• Obudowa zewnętrzna zasilana prądem cieplnym: 40 A

Moc

• Straty mocy na biegun dla prądu znamionowego: Całkowite straty mocy dla prądu znamionowego:
• 2,1 W: 2,1 W

Wytrzymałość

• Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21): 25000
• Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22): 25000
• Wytrzymałość mechaniczna (liczba cykli): 200000
