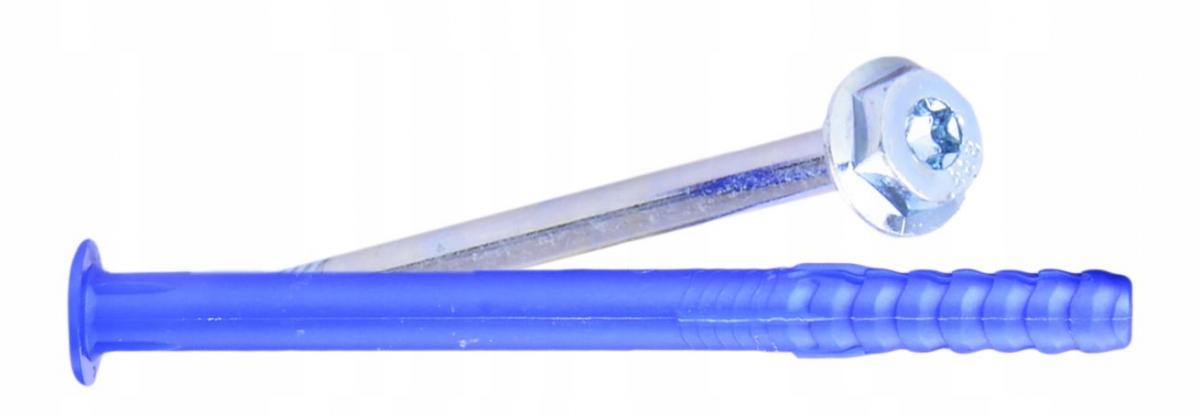

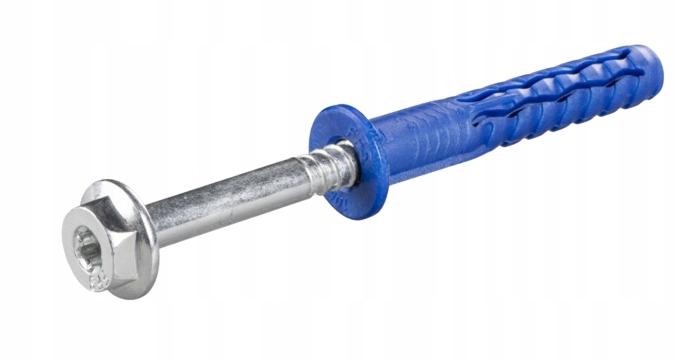

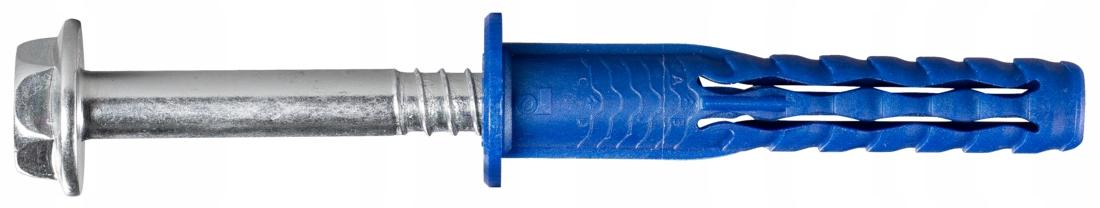

RAWLPLUG KOŁKI RAMOWE KRÓTKA STREFA 10X120MM 25SZT

Uniwersalny kołek ramowy z kołnierzem i wkrętem z łbem heksagonalnym rekomendowany do szerokiego spektrum aplikacji.

Cechy charakterystyczne:

• Najkrótsza głębokość kotwienia – 40/50 mm.
• Szybki montaż dzięki krótkiej strefie kotwienia i możliwości użycia pobijaka w gazobetonie. Specjalna formuła poliamidu umożliwia uzyskanie najwyższych parametrów we wszystkich kategoriach podłoży według ETAG 020 (A, B, C, D).
• Wewnętrzna geometria koszulki zaprojektowana tak, aby dopasować się do łba wkręta.
• Konstrukcja kołka zapewnia wieloosiowy rozpór.
• Kołek ramowy z kołnierzem przeznaczony do mocowania twardych materiałów, jak stal.

Aplikacje:

• Fasady wentylowane,
• Ramy drzwi i okien,
• Drzwi garażowe,
• Bramy,
• Bramy przemysłowe,
• Fasady (montaż elementów konstrukcyjnych wykonanych z metalu lub drewna),
• Szafki ścienne,
• Półki ścienne,
• Poręcze,
• Koryta kablowe.

Materiał podłoża:

• Beton spękany,
• Cegła ceramiczna pełna,
• Cegła silikatowa pełna,
• Cegła silikatowa otworowa,
• Cegła ceramiczna otworowa,
• Bloczki otworowe z betonu lekkiego,
• Beton komórkowy,
• Beton.

Instrukcja montażu:

1. Wywiercić otwór o odpowiedniej średnicy i głebokości lub użyć pobijaka w gazobetonie.

2. Włożyć koszulkę do otworu przez element mocowany i dobić ją młotkiem na odpowiednią głębokość.

3. Dokręcić wkręt R-FFS.

Zalecenia montażowe:

-Dla głębokości kotwienia 40mm w betonie:

• Średnica otworu w podłożu: 10mm
• Min. głębokość otworu w podłożu: 50mm
• Minimalna głębokość osadzenia łącznika: 40mm
• Min. grubość podłoża: 100mm
• Min. rozstaw: 70mm
• Min. odległość od krawędzi: 50mm

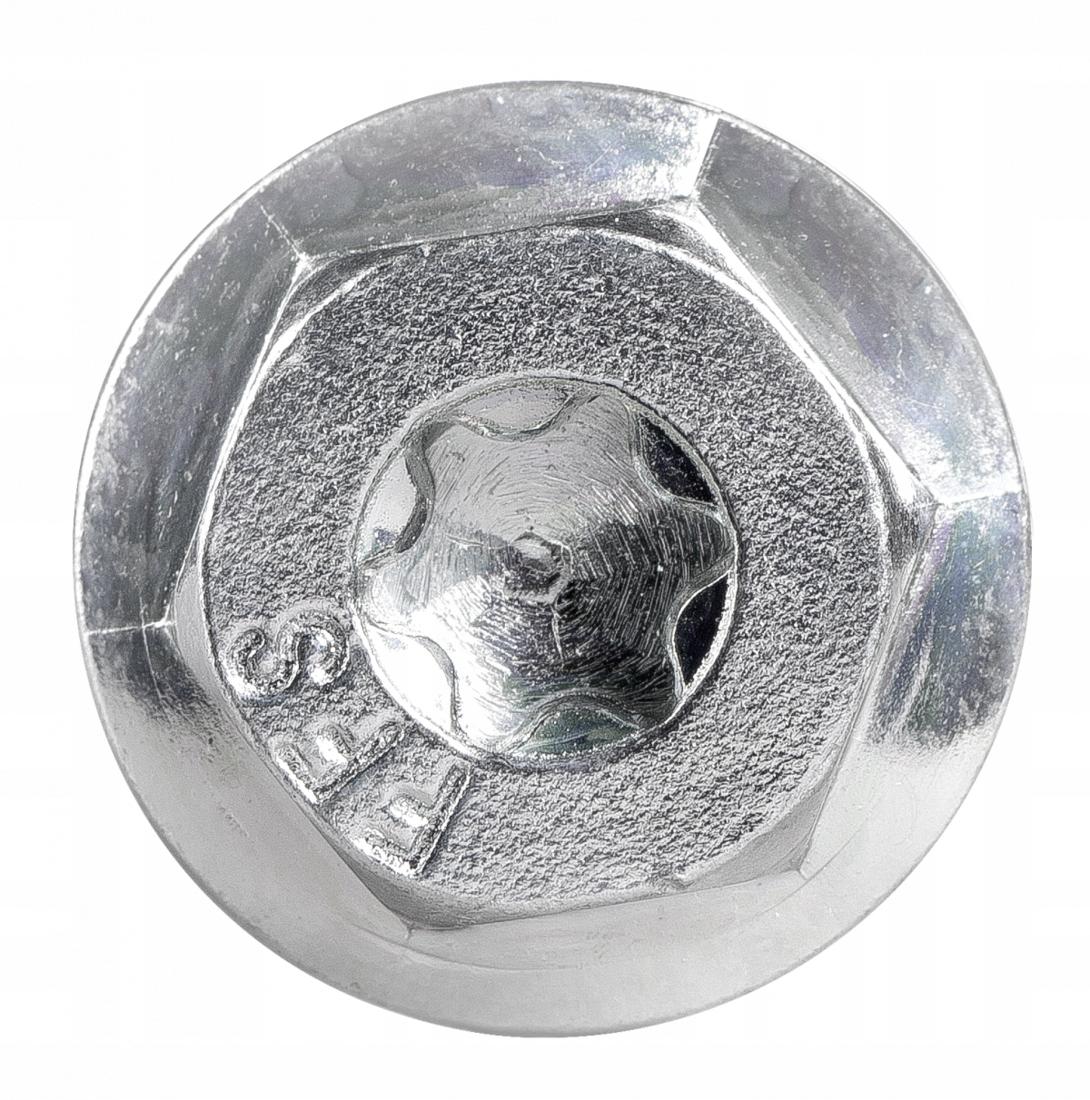

• Wielkość łba: 13mm
• Efektywna głębokość zakotwienia: 40mm

-Dla głębokości kotwienia 50mm w pozostałych materiałach:

• Średnica otworu w podłożu: 10mm
• Min. głębokość otworu w podłożu: 60mm
• Minimalna głębokość osadzenia łącznika: 50mm
• Min. grubość podłoża: 100mm
• Min. rozstaw: 80mm
• Min. odległość od krawędzi: 70mm
• Wielkość łba: 13mm
• Efektywna głębokość zakotwienia: 50mm

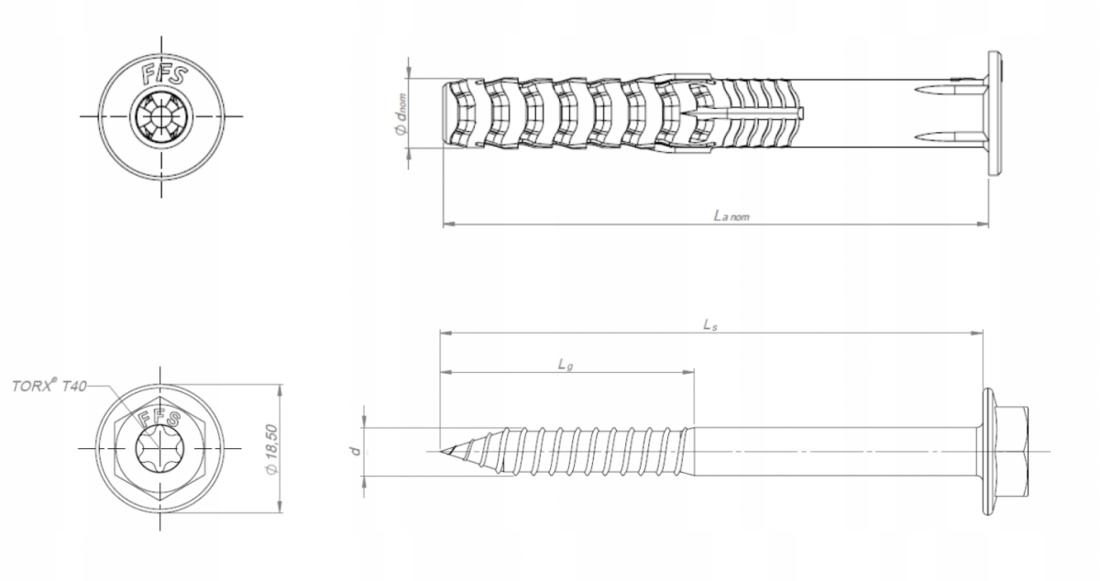

Parametry:

• Średnica kołka (d): 10mm
• Długość kołka (l): 120mm
• Średnica wkręta (d1): 7mm
• Długość wkręta (L1): 129mm
• Średnica otworu elementu mocowanego (df): 12,5mm
• Końcówka montażowa: T40

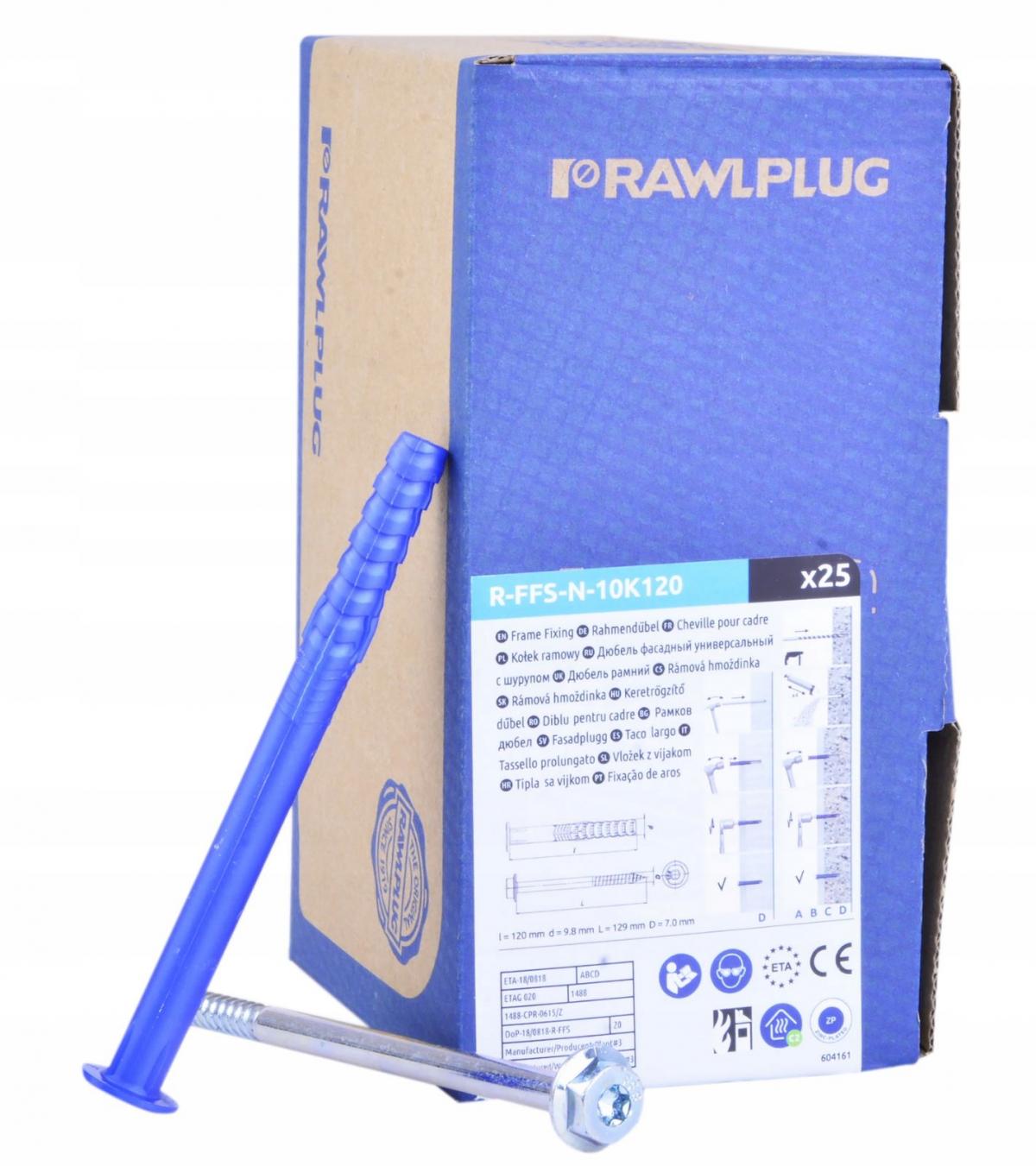

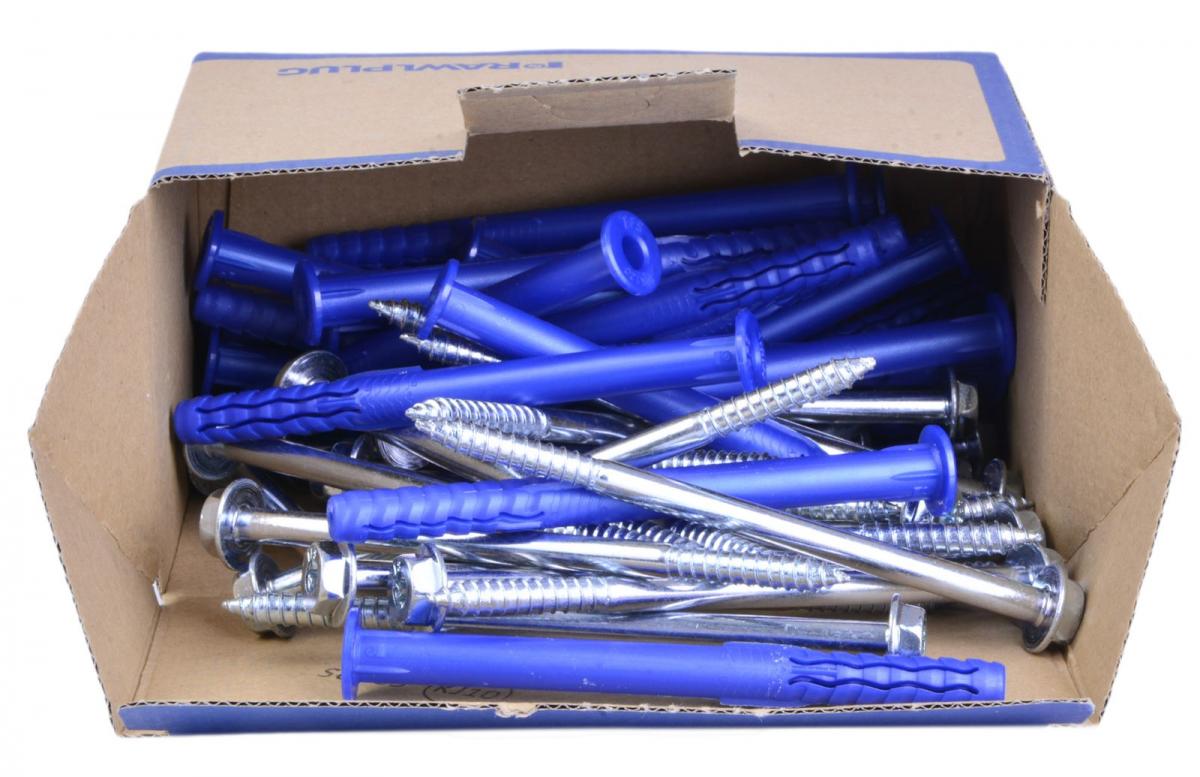

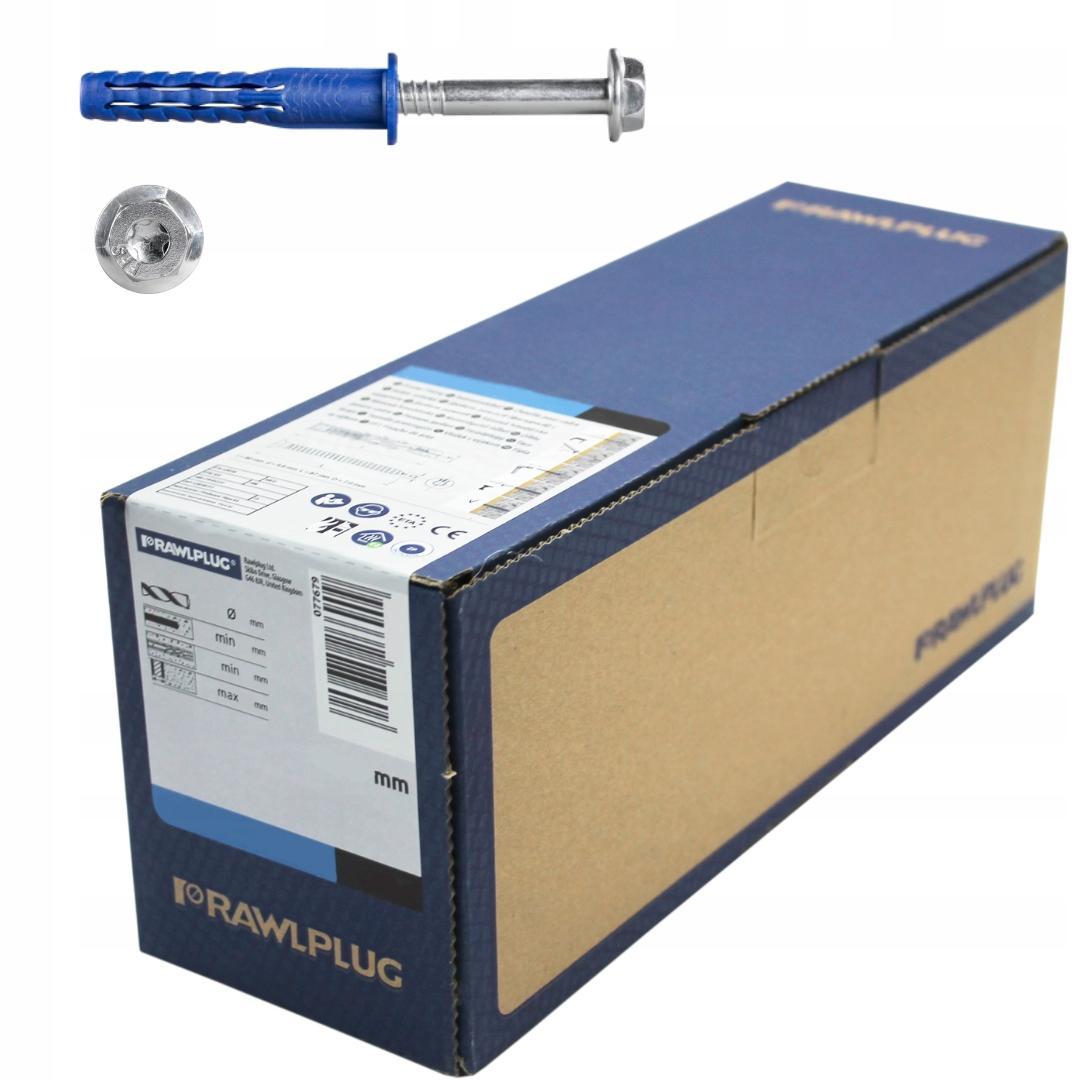

• Ilość: 25szt
• Kod produktu: R-FFS-N-10K120
