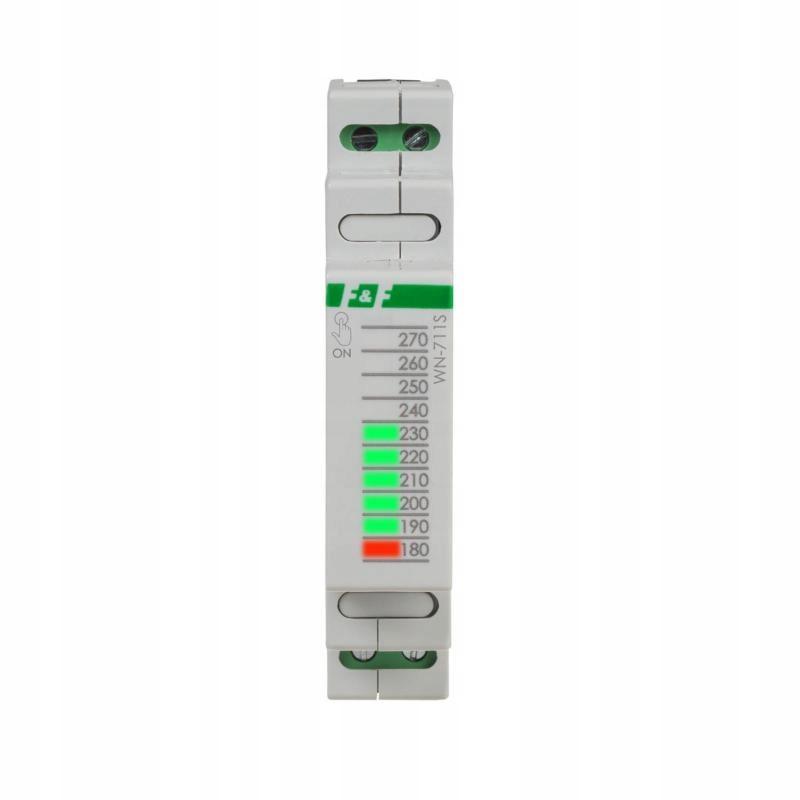

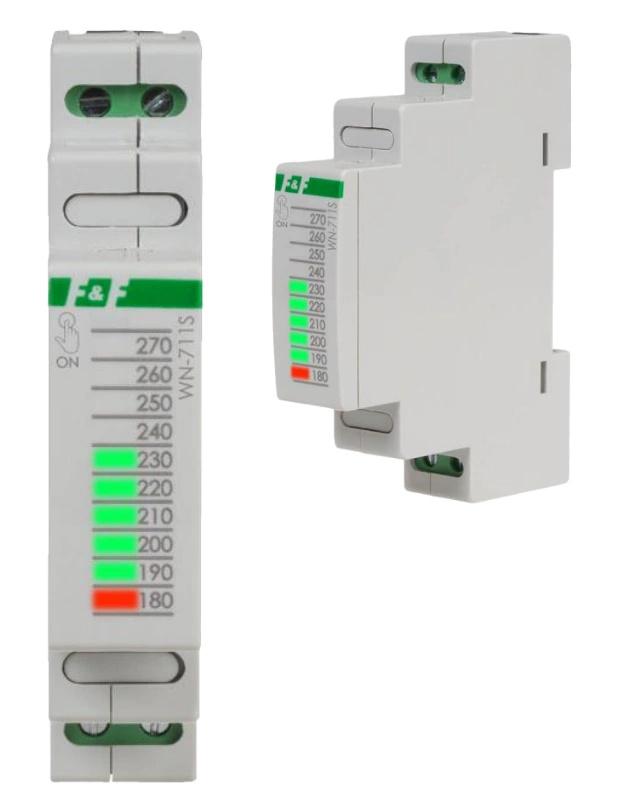

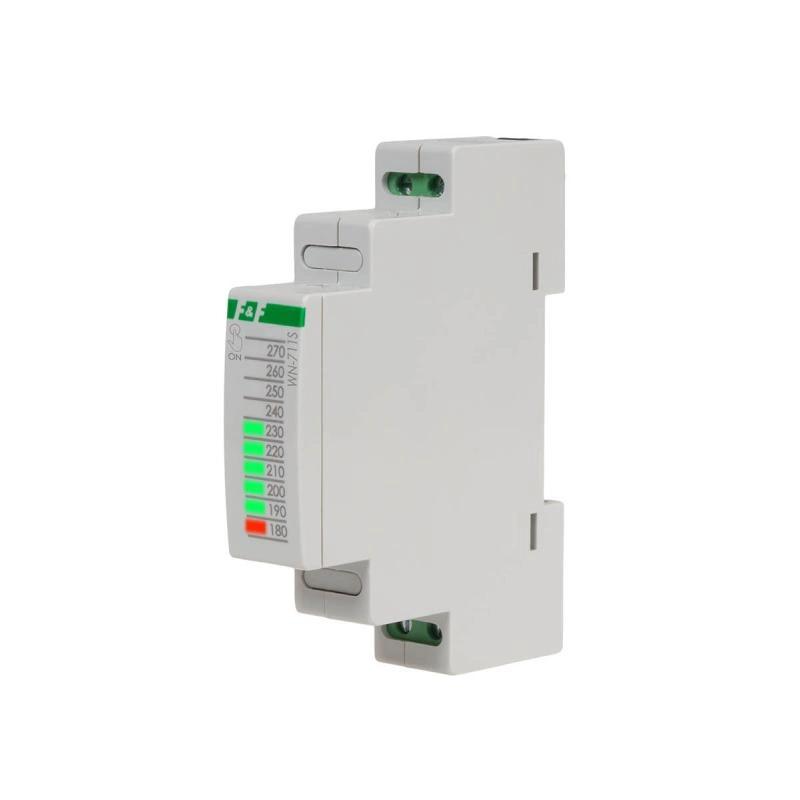

Wskaźnik napięcia jednofazowy

F&F WN-711S

✔️ Przedział wskazywanego napięcia wynosi od 180 V do 270 V z dokładnością odczytu 10 V.

Wskaźnik napięcia WN-711 służy do ciągłego pomiaru wartości napięcia w sieci jednofazowej.

Woltomierz jednofazowy

Wskaźnik napięcia: 10xLED

Montaż na szynie TH35

Świecenie LED sygnalizuje wartość napięcia opisaną na jej wysokość

Zestaw składa się z

• 1 szt. Wskaźnik napięcia WN-711S
• Instrukcja obsługi w jeżyku polskim

Działanie

➡️ Przedział wskazywanego napięcia wynosi od 180 V do 270 V z dokładnością odczytu 10 V.

➡️ Świecenie LED sygnalizuje wartość napięcia opisaną na jej wysokości.

➡️ Wartość napięcia z przedziału od 190 V do 260 V jest wskazywana świeceniem zielonych diod LED.

➡️ Wartości skrajne 180 V oraz 270 V wskazywane są poprzez czerwoną diodę LED.

➡️ Napięcie niższe od 190 V pokazywane jest poprzez miganie czerwonej diody 190 V.

➡️ Napięcie wyższe od 270 V wskazywane jest poprzez miganie diody znajdującej się najwyżej, lub w przypadku pracy „słupek” miganiem całego bargrafu.

➡️ Urządzenie może pracować w trybie „słupek” lub „pojedyncza dioda”. Wyboru dokonuje się poprzez zwarcie (lub nie) wyprowadzeń 10-12.

Montaż

1. Odłączyć zasilanie.
2. Zamontować wskaźnik na szynie w tablicy rozdzielczej.
3. Podłączyć przewody zasilania zgodnie ze schematem.
4. Wybrać tryb pracy urządzenia (wyprowadzenia 10-12).
5. Włączyć zasilanie i sprawdzić poprawność działania.

Dane techniczne

• Typ: woltomierz jednofazowy
• Napięcie zasilania: 85÷265 V AC/DC
• Wskaźnik napięcia: 10×LED
• Zakres wskazań: 180÷270 V
• Podziałka: 10 V
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: ≤ 1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
