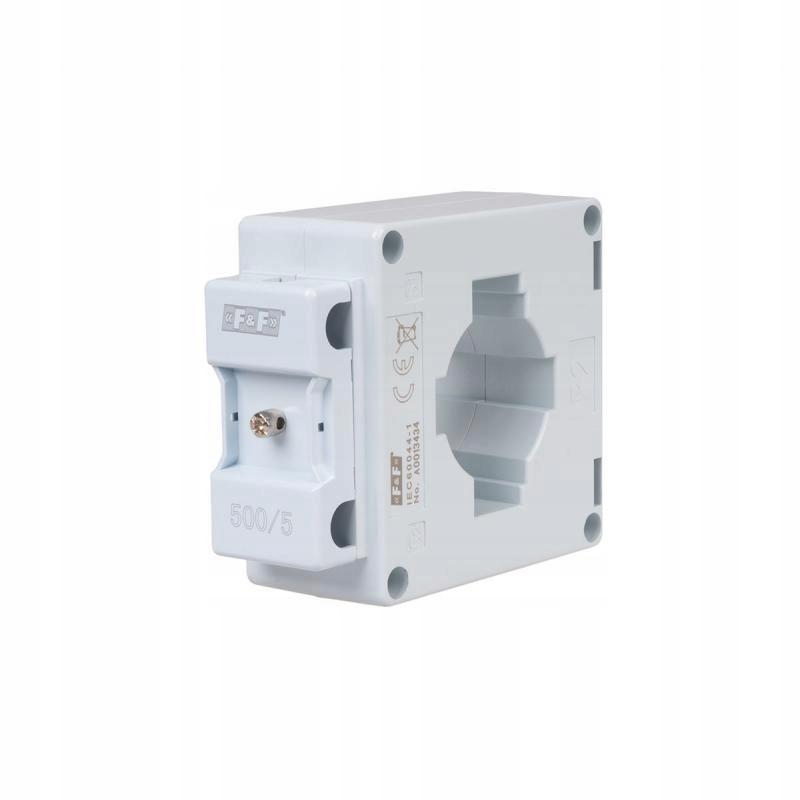

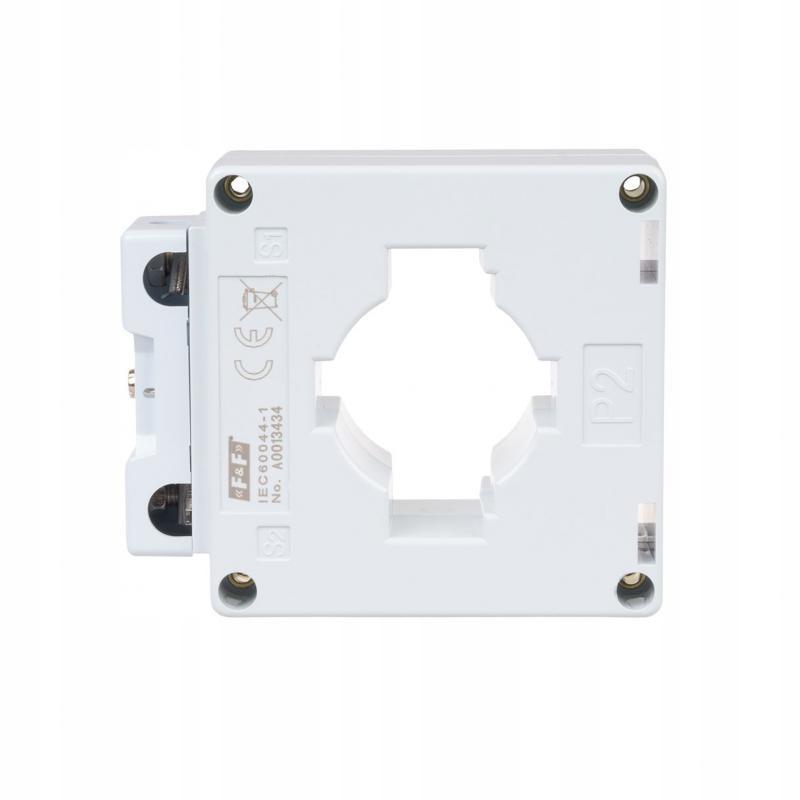

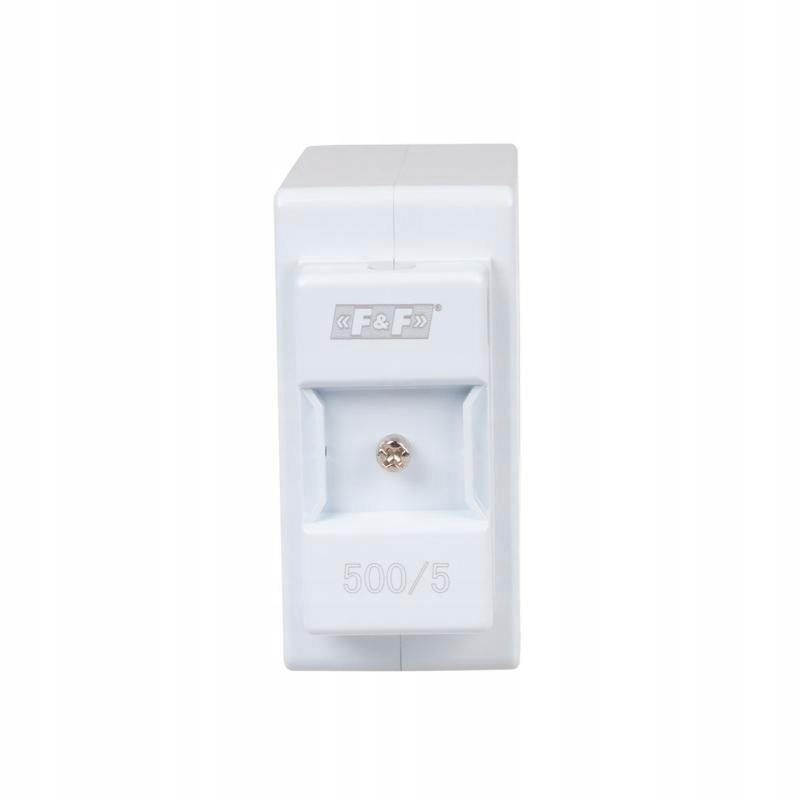

Przekładnik prądowy 500/5A FI22, kl. 0,5

Przekładnik prądowy jednofazowy, z zamkniętym rdzeniem.

Przekładnia 500/5.

Moc 2,5 VA.

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do  zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie jednofazowego przekładnika prądowego TI-500

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika prądowego (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.

Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Uwaga!

Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².

Zalecane uziemienie zacisku S2.

Zakaz rozłączania układu wtórnego podczas pracy przekładnika prądowego (możliwość wystąpienia dużego napięcia skutkującego porażeniem  osób lub uszkodzeniem urządzenia).

Uwaga!

Dotyczy tylko TI-30

* W celu poprawnej pracy przekładnika wymagane jest 4-krotne przełożenie przewodu prądowego przez otwór przekładnika.

Dane techniczne:

Typ jednofazowy

Budowa z zamkniętym rdzeniem

Przekładnia lp/ls 500/5

Klasa 0,5

Moc [VA] 2,5 VA

Częstotliwość 50÷60 Hz

Maksymalne napięcie pracy 0,66 kV AC

Nr normy IEC 60044-1

Prąd wtórny nominalny Is 5 A

Napięcie przebicia izolacji 3 kV/1 min.

Współczynnik bezpieczeństwa FS ˂ 5

Przyłącze S1/S2 zaciski śrubowe 4 mm²

Moment dokręcający 0,5 Nm

Temperatura pracy -5÷40°C

Pozycja montażu pionowa/pozioma

Montaż tablica/szynoprzewód

Stopień ochrony IP20
