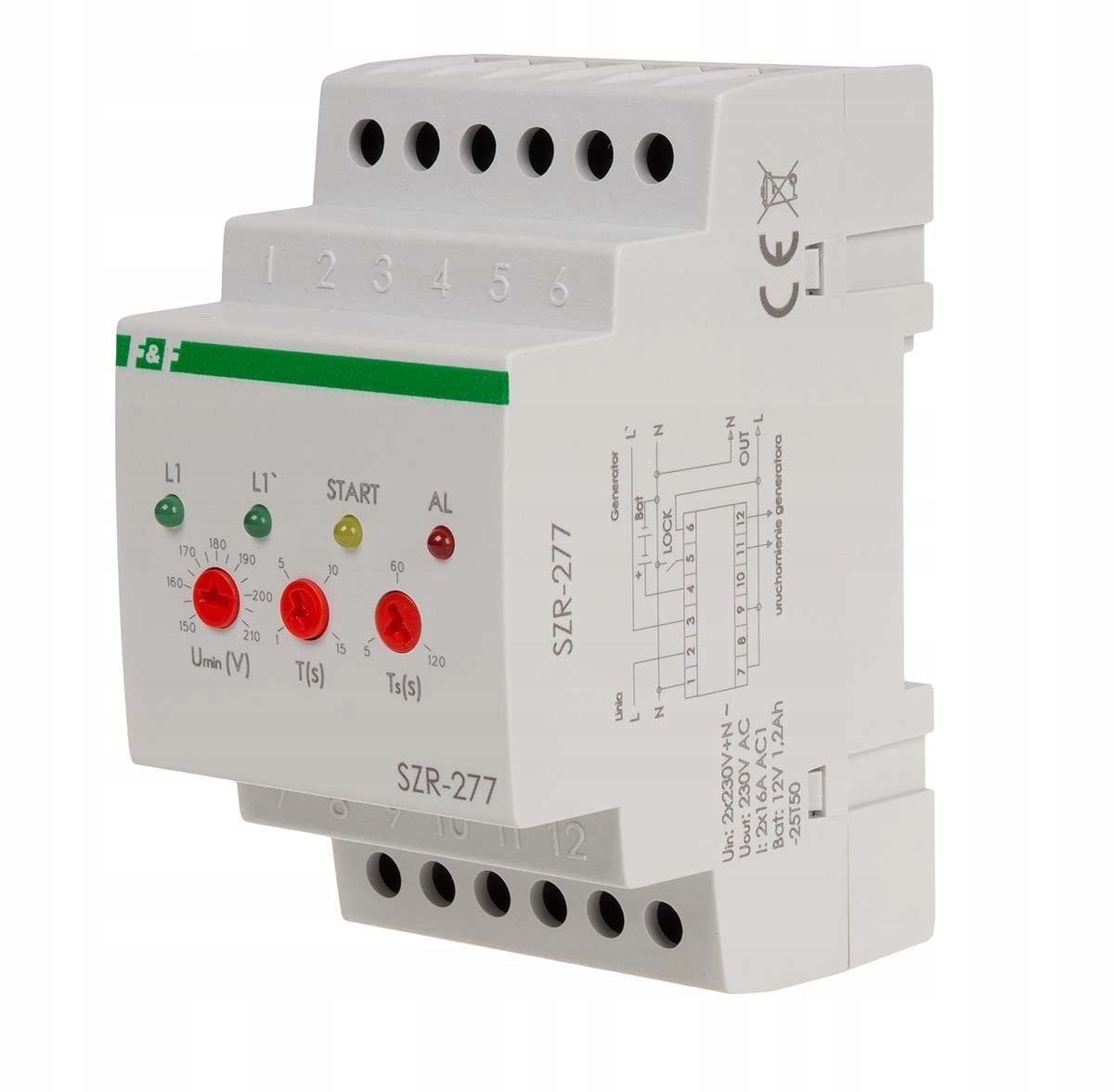

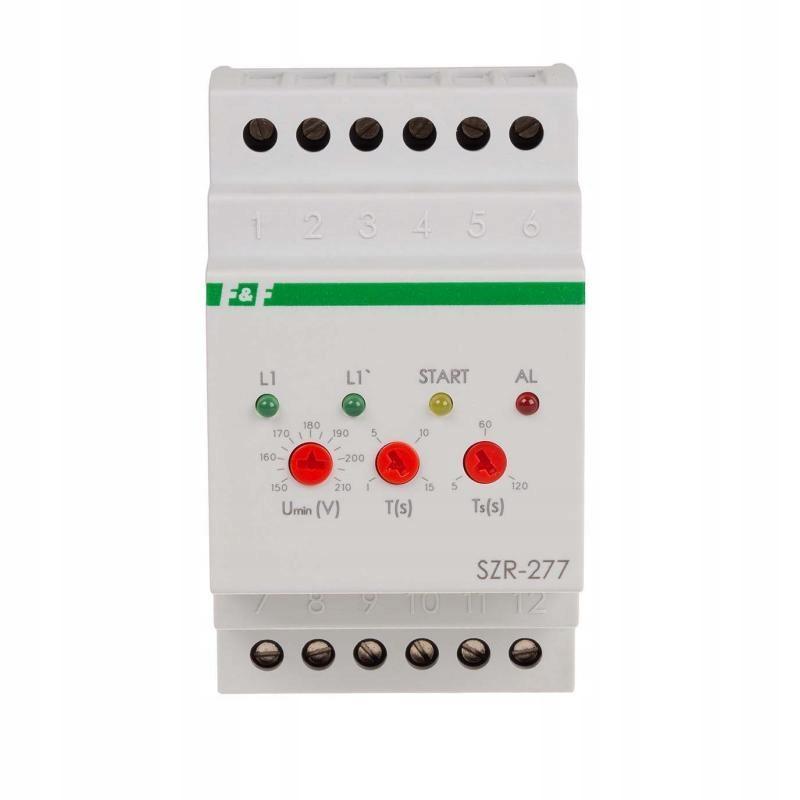

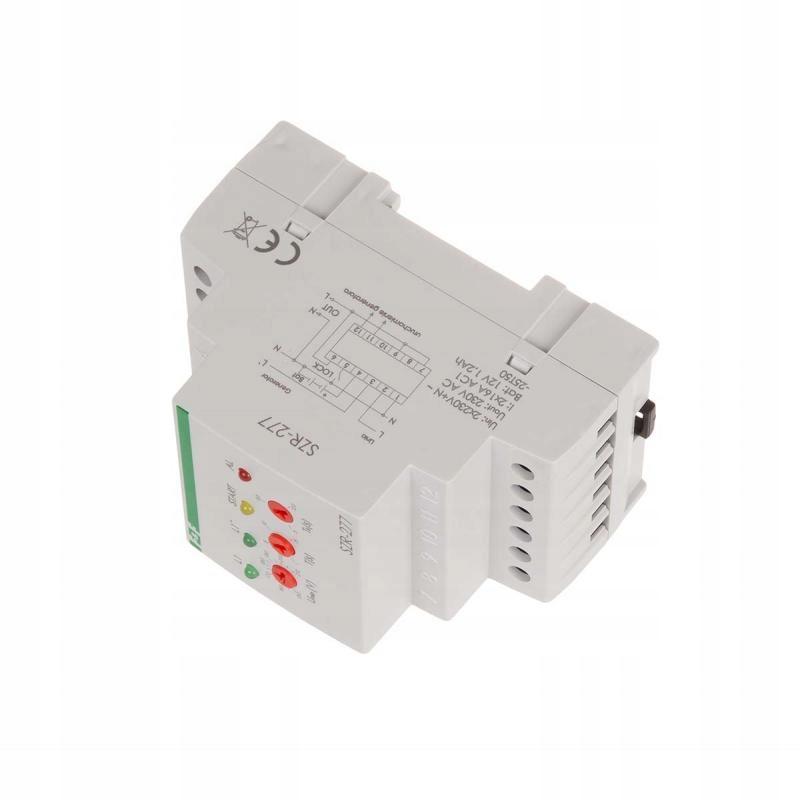

Sterownik załączania rezerwy zasilania F&F SZR-277 jednofazowy Sieć/Agregat na szynę DIN

Jednofazowy sterownik załączania rezerwy.

SZR-277 jest przeznaczony do kontroli napięcia jednofazowej sieci zasilającej. Przełączy linię odbiorczą na zasilanie z generatora, gdy parametry głównej linii zasilającej będą nieprawidłowe.

Jak działa sterownik załączania rezerwy SZR-277?

Jeżeli napięcie sieci zasilającej mieści się w zadanym przedziale, to styk pomiędzy zaciskami 2-7 jest zamknięty i zasilanie z linii głównej przenoszone jest do linii odbiorczej. W przypadku przekroczenia dopuszczalnych parametrów napięcia, następuje otwarcie styku 2-7 i odłączenie linii zasilającej od odbioru. Po odłączeniu linii głównej przeprowadzony zostaje rozruch generatora, a następnie przez zamknięcie styku 3-9 zasilanie z generatora zostaje przeniesione do linii odbiorczej. Po kolejnych 300 ms zamknięte zostaną styki 2-7 i przywrócone zostanie zasilanie linii odbiorczej z linii głównej.

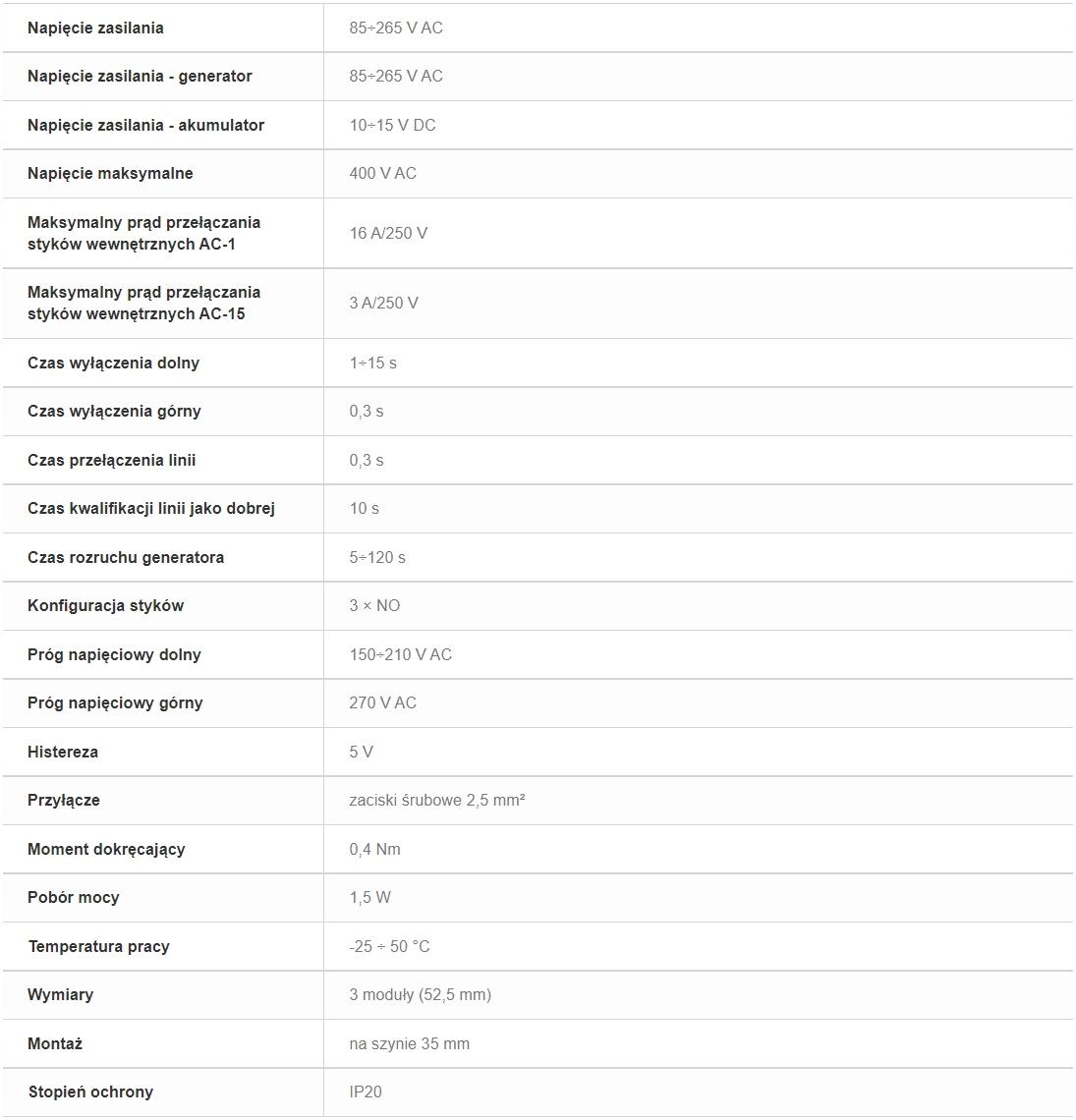

Dane techniczne:

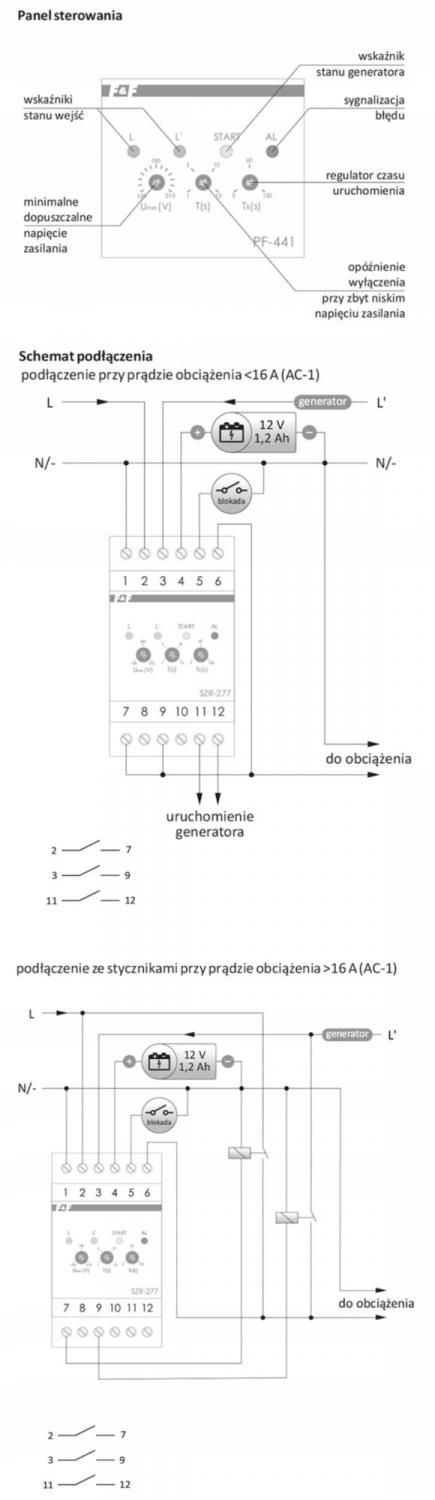

Schemat:
