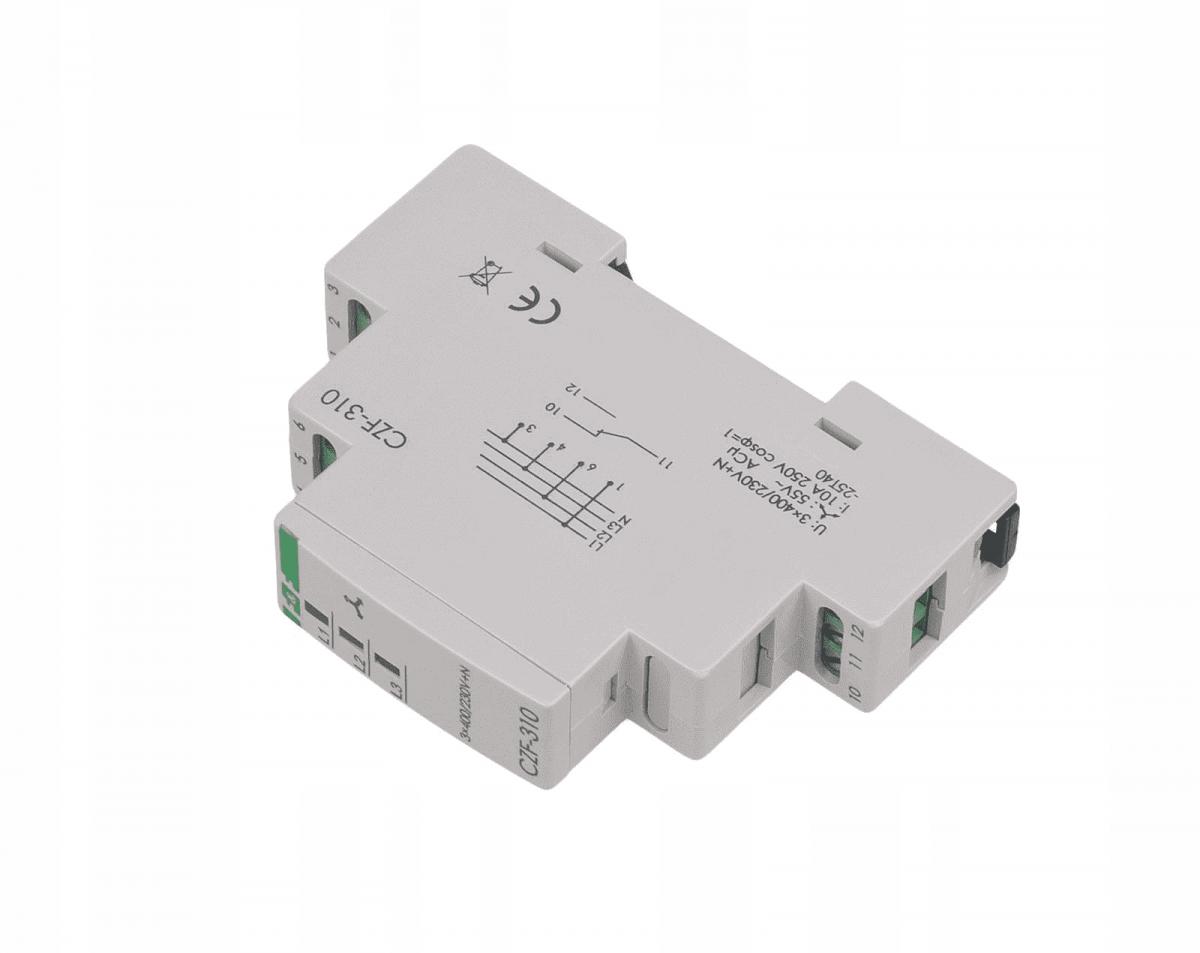

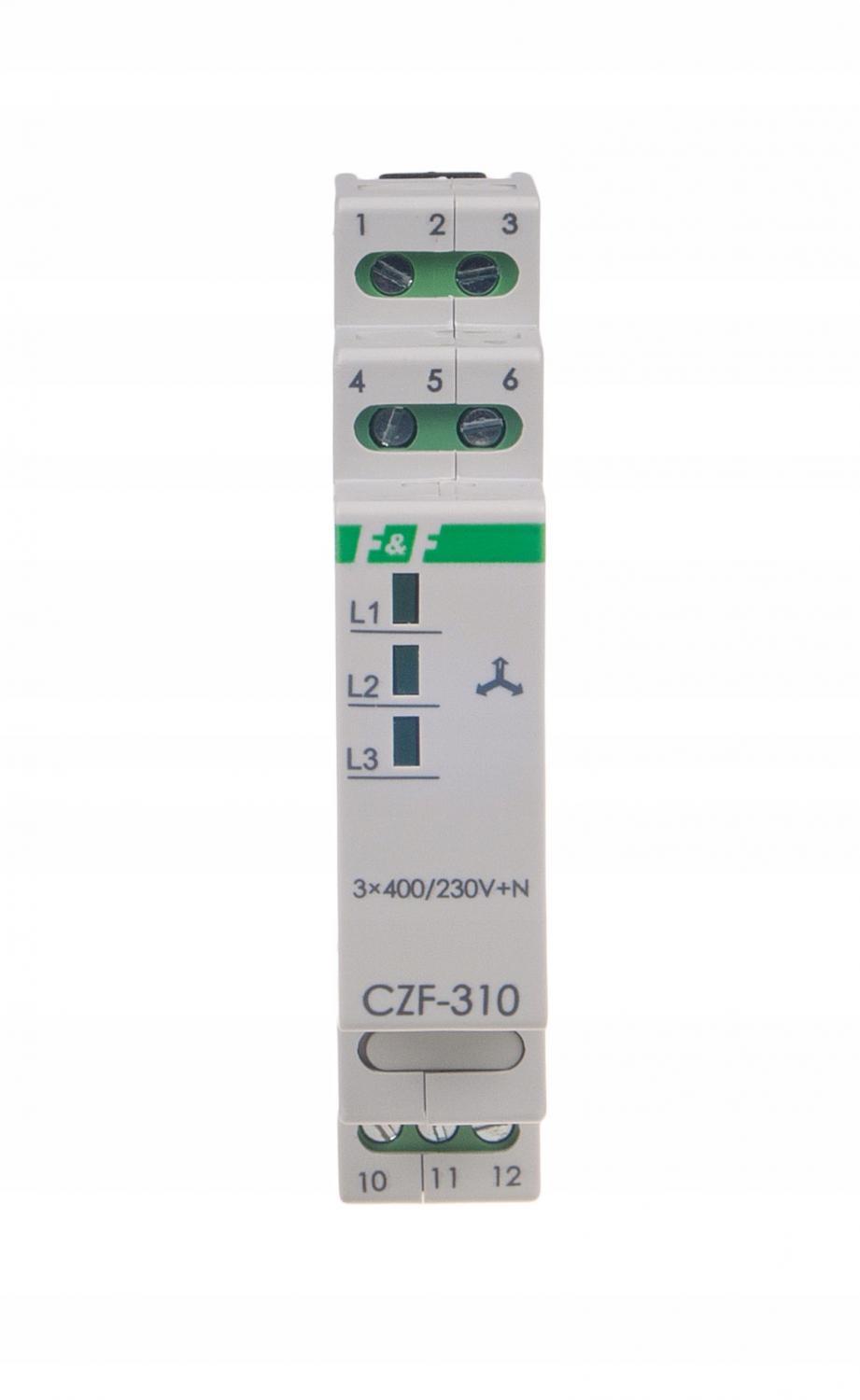

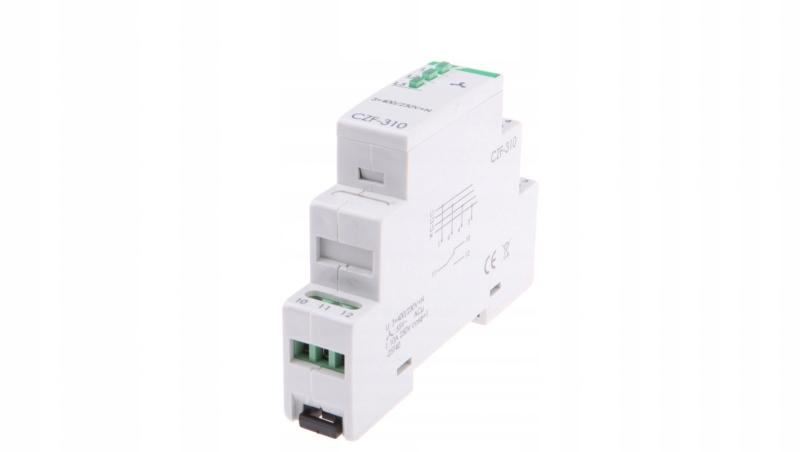

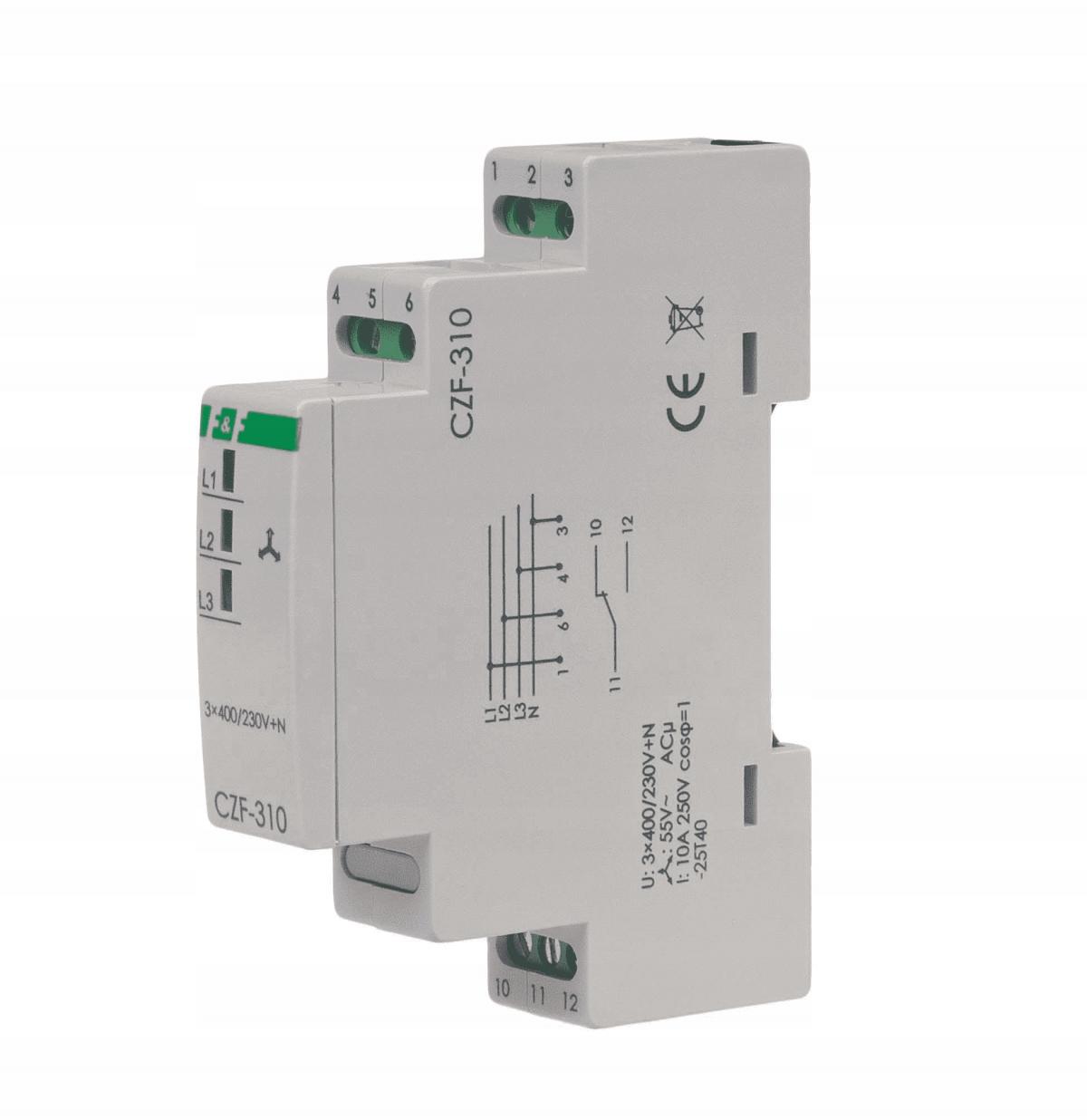

CZF-310 Przekaźnik zaniku i asymetrii faz 10A 1P 4sek 55V

Przeznaczenie

Czujnik zaniku fazy CZF-310 służy doi zabezpieczenia silnika elektrycznego zasilanego napięciem trójfazowym w chwili gdy dojdzie do zaniku napięcia w przynajmniej jednej z faz lub asymetrii napięciowej między fazami, które są bardzo groźne dla uzwojeń silnika.

Działanie:

Czujnik CZF-310 zadziała jeśli w co najmniej jednej fazie zaniknie napięcie lub pojawi się asymetria napięciowa między fazami przekraczająca próg zadziałania przekaźnika CZF-310. Do wyłączenia dojdzie z cztero sekundowym opóźnieniem co zapobiegnie unieruchomieniu silnika przy chwilowym spadku napięcia. Ponowne załączenie zostanie zrealizowane automatycznie przez CZF-310, gdy napięcie wzrośnie o 5 V powyżej napięcia zadziałania.

Dane techniczne:

• Zasilanie: 3x400/230 V + N
• Styk: separowany 1P
• Prąd obciążenia: <10A
• Kontrola zasilania: Lampka 3x LED zielona
• Asymetria napięciowa zadziałania: 55 V
• Histereza napięciowa: 5 V
• Opóźnienie wyłączenia: 4 s
• Pobór mocy: 0,56 W
• Temperatura pracy: -25÷40°C
• Przyłącze: zaciski śrubowe 2,5mm²
• Wymiary: 1 moduły (18 mm)
• Montaż: na szynie 35 mm
