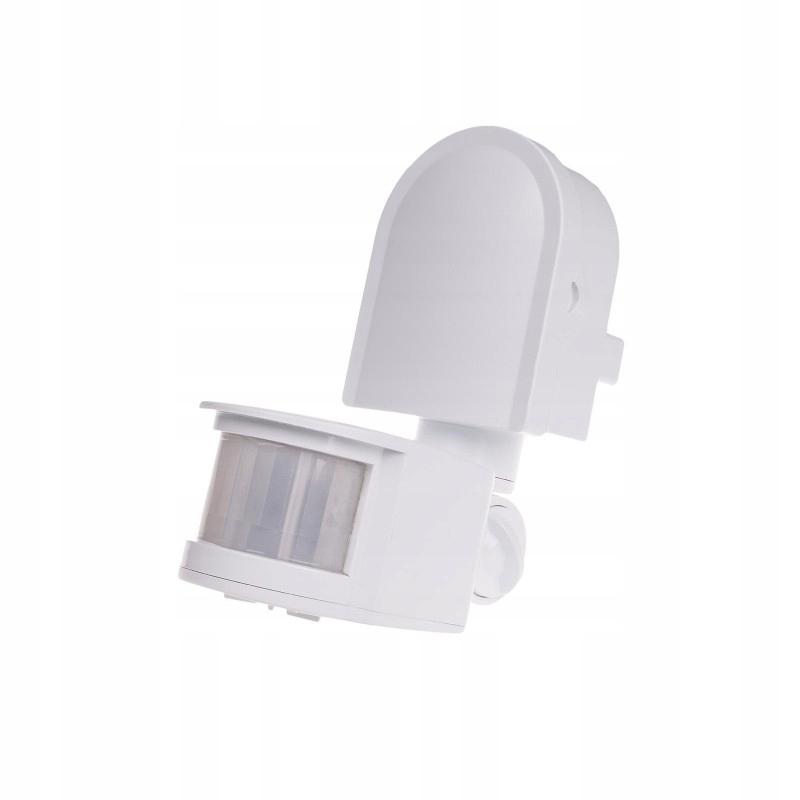

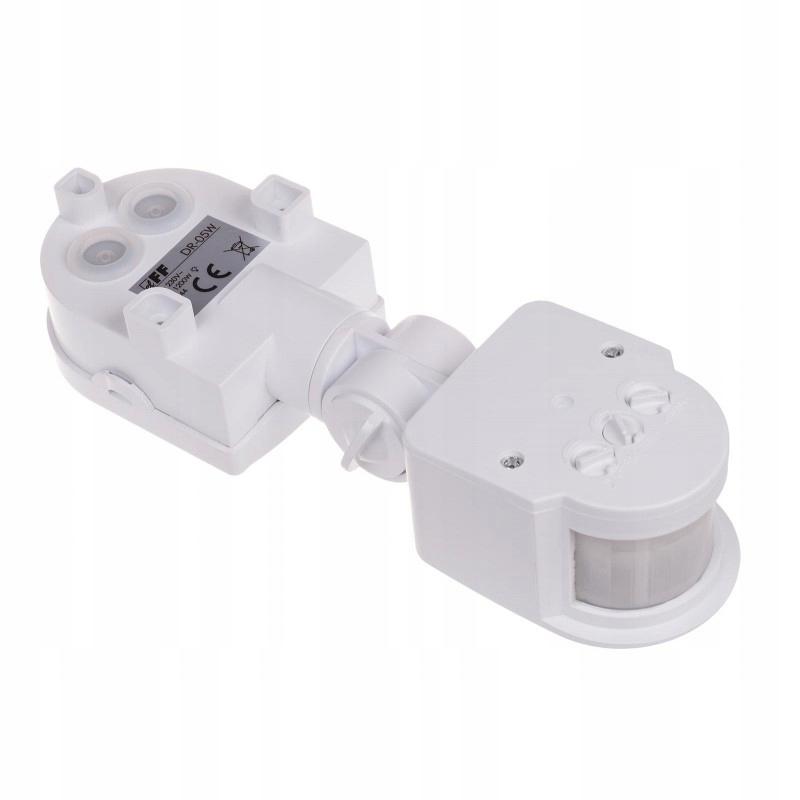

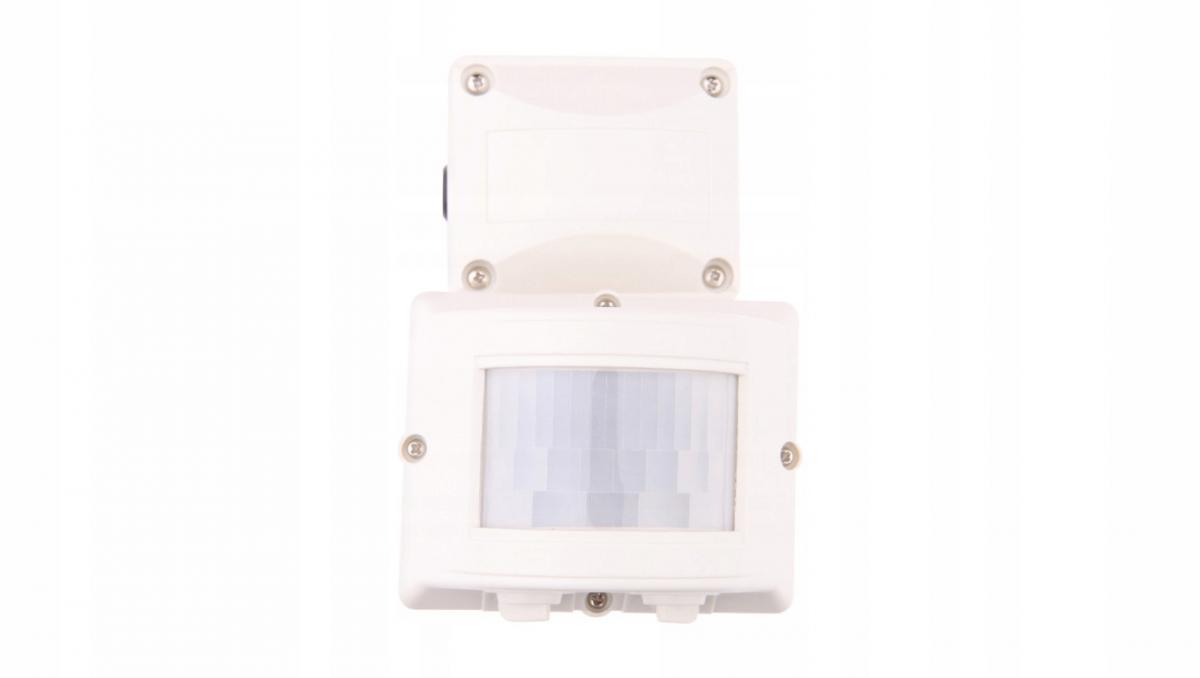

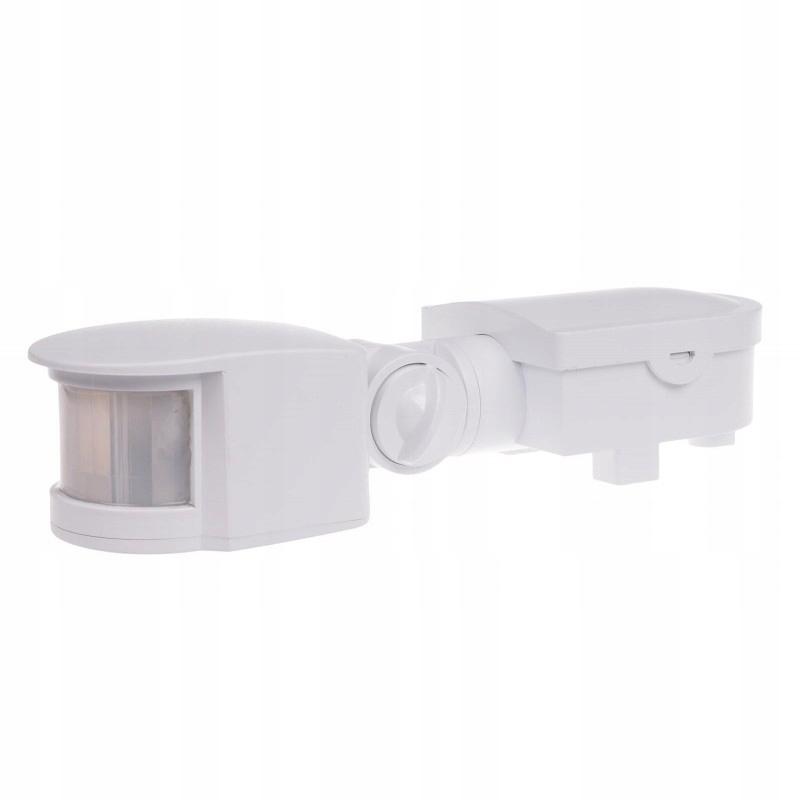

F&F, Czujnik ruchu DR-05 W biały IP44

• Kod produktu: DR-05W
• Napięcie zasilania: 230 V AC
• Maksymalny prąd obciążenia: 5 A
• Czas wyłączenia: 10 s ± 3 s ÷ 10 min ± 2 min.
• Detekcja ruchu: 0,6÷1,5 m/s
• Pole detekcji poziomej: 0°÷180°
• Pole detekcji pionowej: 0°÷90°
• Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C): 5÷12 m
• Wysokość montażu czujnika: 1,8÷2,5 m
• Zakres obrotu głowicy - w poziomie/w pionie: 180°/90°
• Rodzaj detekcji: promieniowanie podczerwone
• Przyłącze: zaciski śrubowe 1,5 mm2
• Moment dokręcający: 0,3 Nm
• Pobór mocy: 0,5 W
• Temperatura pracy: -20÷40°C
• Wymiary: głowica rozłożona poziomo: 70 x 205 x 45 mm; głowica rozłożona pionowo: 70 x 140 x 110 mm
• Montaż: natynkowy
• Stopień ochrony: IP44

• Czujnik ruchu podczerwieni (pasywny)
• Do montażu natynkowego
• IP44

Automatycznie, czasowo załącza oświetlenie w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak: korytarze, podwórza, podejścia i podjazdy,  garaże, itp.

Działanie czujnika ruchu podczerwieni

Czujnik ruchu podczerwieni działa poprzez wykrywanie przemieszczania się źródeł ciepła, które znajdują się w obszarze jego działania.

Na skuteczność detekcji mają wpływ:

• ilość ciepła emitowanego przez poruszający się obiekt oraz temperatura otoczenia,
• wielkość poruszającego się obiektu,
• kierunek oraz prędkość ruchu.

Efektywność  czujnika ruchu podczerwieni będzie najmniejsza gdy:

• temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),
• obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu,
• rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Przykładowe sytuacje mogące doprowadzić do nieprawidłowej pracy czujników ruchu podczerwieni:

- Źródła światła znajdujące się w polu detekcji czujnika ruchu PIR. Załączenie/wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co może być zinterpretowane przez czujnik ruchu podczerwieni jako poruszający się obiekt.
