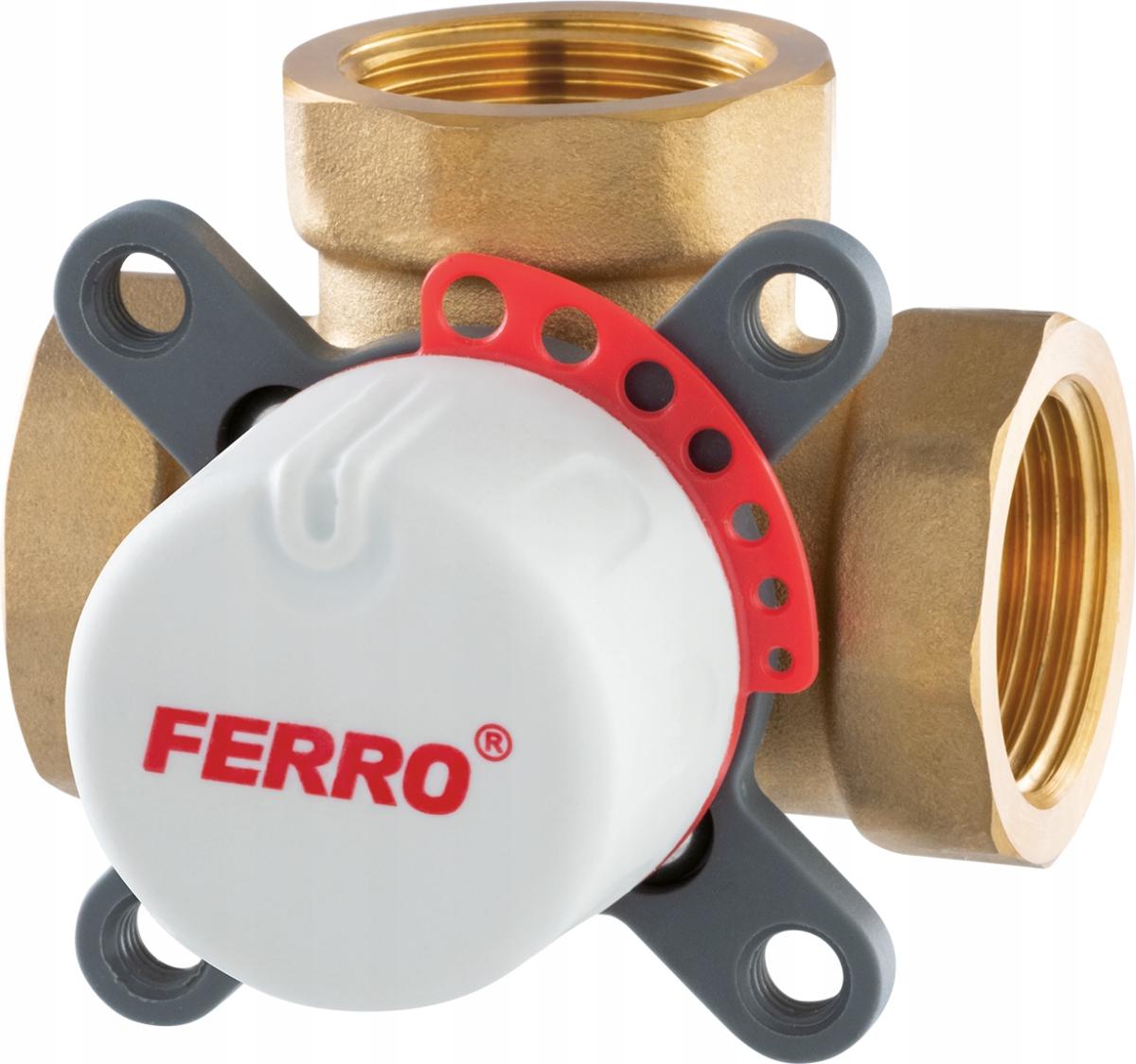

Zawór mieszający 3-drogowy  1"

ZMV32

Wymagany moment obrotowy [Nm]: < 1

Materiał korpusu/materiał wykonania: mosiądz CW617N

Media:

• glikol 50%

Maksymalne ciśnienie robocze [bar]: 10

Maksymalna temperatura pracy [°C]: 100

Minimalna temperatura pracy [°C]: -10

Zawór mieszający 3-drogowy

• nakrętny

• uchwyt: pokrętło z tworzywa

• materiał korpusu i zawieradła: mosiądz

• materiał uszczelnień: EPDM

• ciśnienie nominalne: 1,0 MPa (10 bar)

• minimalna temperatura pracy: -10°C

• maksymalna temperatura pracy: 100°C

• wymagany moment obrotowy: < 1 Nm

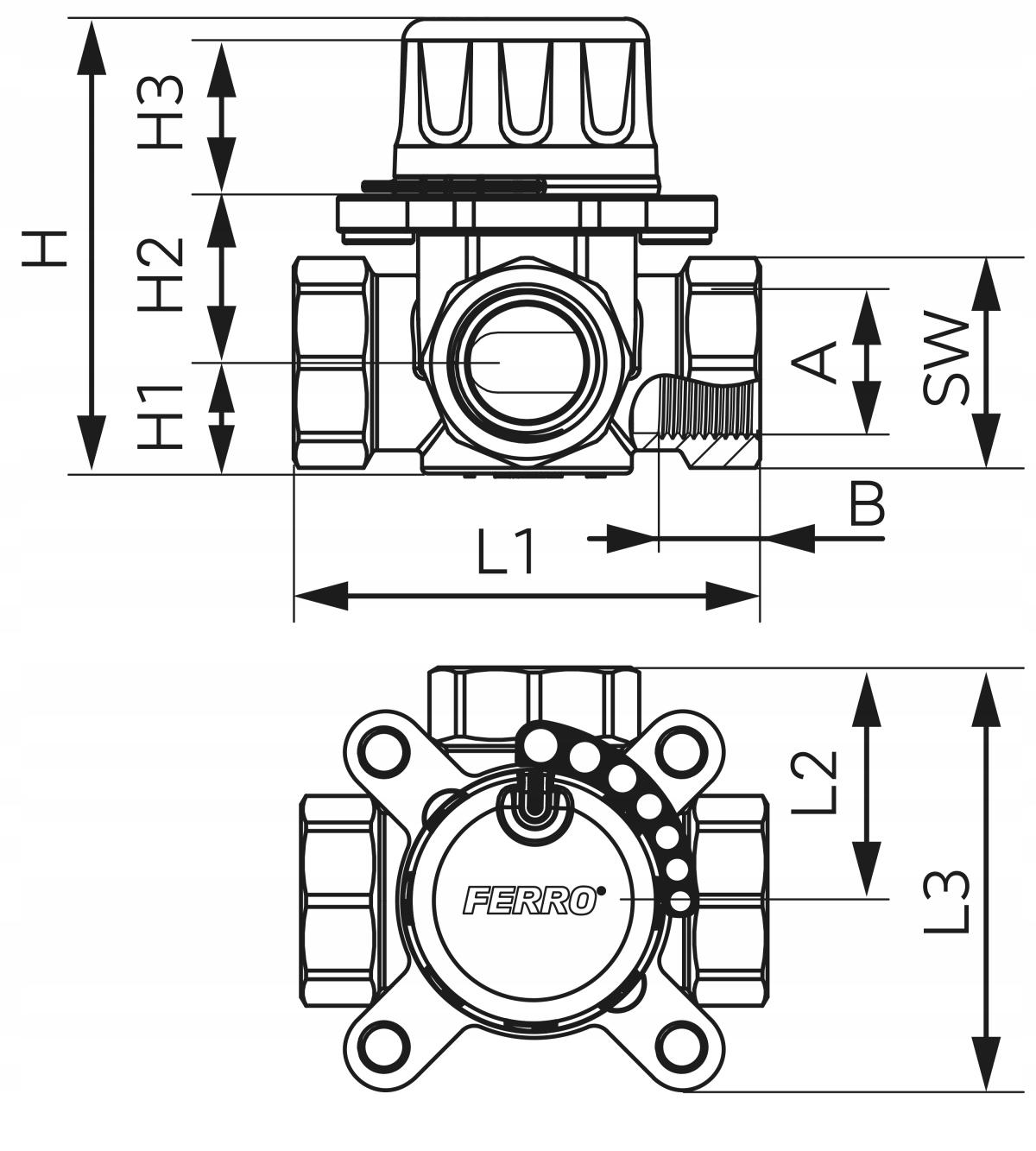

• A - Rp 1
• B [mm] -21
• Przyłącze 1"
• H [mm] -78
• H1 [mm]-19
• H2 [mm] -28,5
• H3 [mm] - 28
• L1 [mm] -80
• L2 [mm]- 40
• L3 [mm] 72,5
• SW [mm]: 42
