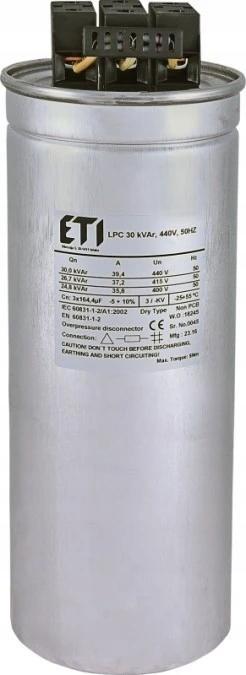

Kondensator CP LPC 30 kVAr 440V 50HZ 004656765

⭐️JAKOŚĆ ZAPEWNIA ETI POLAM⭐️

Marka: ETI Polam

Numer artykułu: 004656765

Kategoria: Kondensatory do kompensacji mocy biernej

Niezawodne i sprawdzone kondensatory trójfazowe LPC Kondensatory LPC są stosowane do kompensacji mocy biernej odbiorników indukcyjnych (transformatorów, silników elektrycznych, prostowników, lamp fluorescencyjnych i innych odbiorników przemysłowych) indywidualnie oraz w automatycznych systemach baterii kondensatorowych. Trójfazowe kondensatory LPC z wewnętrznym połączeniem w układzie ∆ są produkowane z niskostratnej, samoregenerującej metalizowanej folii polipropylenowej.

Kondensatory typu suchego, wypełnione ekologiczną i nietoksyczną żywicą polipropylenową zapewniającą doskonałe właściwości rozpraszania ciepła. Kondensatory montowane są w aluminiowych pojemnikach zawierających rozłączniki nadciśnieniowe. Posiadają dwa rodzaje zacisków: dla kondensatorów o mocy do 5kVAr - złącze konektorowe, dla wyższych wartości - ponad 5 kVAr - zaciski śrubowe. Parametry techniczne Numer katalogowy: Indywidualny numer indentyfikacyjny nadany przez producenta.

004656765 Symbol artykułu: Typ produktu określony przez producenta. LPC 30 kVAr, 440V, 50Hz Średnica D [mm]: Średnica zewnętrzna obudowy podana w milimetrach. 120 Wysokość H [mm]: Wysokość zewnętrzna obudowy bez zacisków i śruby mocującej podana w milimetrach. 310 Typ: Kondensatory typu suchego, wypełnione ekologiczną i nietoksyczną żywicą polipropylenową zapewniającą doskonałe właściwości rozpraszania ciepła. suchy Moc znamionowa [kVAr]: Moc kondensatora przy napięciu znamionowym.

Moc w kondensatorach kompensacyjnych jest parametrem wynikającym z napięcia pracy i pojemności kondensatora. Kondensatory można stosować w sieciach, których napięcie nie przekracza napięcia znamionowego jednak należy uwzględnić spadek mocy proporcjonalny do różnicy między napięciem pracy a napięciem znamionowym danego kondensatora.

Moc kondensatora przy napięciu pracy obliczamy na podstawie wzoru: (U e ∕ U n ) 2 ∙ Q = Q f gdzie: U e - napięcie sieci U n - napięcie znamionowe kondensatora Q - moc kondensatora przy napięciu znamionowym Q f - aktualna moc kondensatora 30 Pojemność znamionowa [µF]: 3x164,4 Napięcie znamionowe [V]: Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania.

Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania. 440 Częstotliwość znamionowa [Hz]: Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.

39,4 Typ podłączenia: Listwa zaciskowa śrubowa Zakres temperatury pracy [⁰C]: -25 do +55 Maks. dopuszczalne napięcie [V]: 1,1 x U n Maks. dopuszczalny prąd [A]: 1,5 x I n Maks. współczynnik odkształceń THD w napięciu 2% Maks. współczynnik odkształceń THD w prądzie 25% Rozładowanie: Gdy napięcie zasilania zostanie wyłączone, w kondensatorze pozostaje zgromadzony ładunek elektryczny (na zaciskach nadal występuje potencjał elektryczny).

Jeżeli zaciski kondensatora zostaną zwarte może dojść do niebezpieczeństwa spowodowanego gwałtownym rozładowaniem kondensatora. Normy PN-EN-61048, PN-EN-60252 i EN-60831-1∕2 wymagają, aby kondensatory były wyposażone w sygnalizację świetlną lub rezystory rozładowcze aby po odłączeniu napięcia zasilającego, napięcie na zaciskach kondensatora spadło do bezpiecznego poziomu w określonym czasie.

Wszystkie kondensatory z serii LPC są wyposażone w rezystory rozładowcze, które gwarantują obniżenie napięcia na zaciskach kondensatora do poziomu 75 V w ciągu max. 3 minut. ≤ 3 min. do napięcia 75 V Połączenie: Delta Zabezpieczenia: Aby uniknąć problemów spowodowanych przepięciami, wyższymi harmonicznymi, wysoką temperaturą itp. kondensatory zostały wyposażone w wewnętrzny rozłącznik nadciśnieniowy.

Gdy pokrywa zacisków zniekształca się, wewnętrzne połączenia elektryczne zostają przerwane co powoduje odłączenie kondensatora z sieci, zabezpieczając baterię przed poważnym uszkodzeniem. Nadciśnieniowe Dielektryk: Dzięki wysokiej jakości folii z polipropylenu, łuk elektryczny nie doprowadzi do trwałego zwarcia pomiędzy okładzinami. Nastąpi odparowanie metalu otaczającego punkt uszkodzenia. W ten sposób izolacja pomiędzy okładzinami jest naprawiana w każdym punkcie przebicia.

Po samoregeneracji konensator może nadal pracować w normalnych warunkach z pojemnością mniejszą o ok. 100 pF. Kondensatory 1...5 kVAr posiadają podwójne złącza typu FASTON (dostarczane razem z pokrywą ochronną dla zabezpieczenia przed przypadkowym dotknięciem części znajdujących się pod napięciem).

Kondensatory 10...50 kVAr posiadają zaciski tunelowe ze śrubą imbusową. Obudowa zacisków zapewnia wymagany stopień ochrony przed dotykiem bezpośrednim. Szeroki typoszereg moc znamionowa: od 1 do 50 kVAr, dla napięcia znamionowego: 400 V, 440 V, 460 V, 480 V, 525 V. Dolna śruba zapewnia uziemienie obudowy kondensatorów oraz umożliwia ich zamocowanie przy pionowym montażu.

Montaż kondensatorów w pozycji, zarówno pionowo jak i poziomo (poziomy montaż wymaga dodatkowego wsparcia aby nie uszkodzić śruby mocującej). Kondensatory zostały wyposażone w wewnętrzny rozłącznik nadciśnieniowy. Gdy pokrywa zacisków zniekształca się, wewnętrzne połączenia elektryczne zostają przerwane co powoduje odłączenie kondensatora z sieci, zabezpieczając baterię przed poważnym uszkodzeniem.

Rysunek wymiarowy Podłączenie kondensatorów LPC ETIsON Curves Fukcjonalności programu: generowanie i wykreślanie charakterystyk t∕I urządzeń zabezpieczających regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń analizowanie selektywności między urządzeniami zabezpieczającymi symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji sporządzanie raportów do dokumentacji projektowej Sprawdź jakie to proste!

➡️ Specyfikacja techniczna

✅ Napięcie znamionowe [V]: 440

✅ Pojemność [mAh]: 164,4

✅ Średnica [mm]: 120

✅ Długość [mm]: 300

✅ Z zaciskami wtykowymi: Nie
