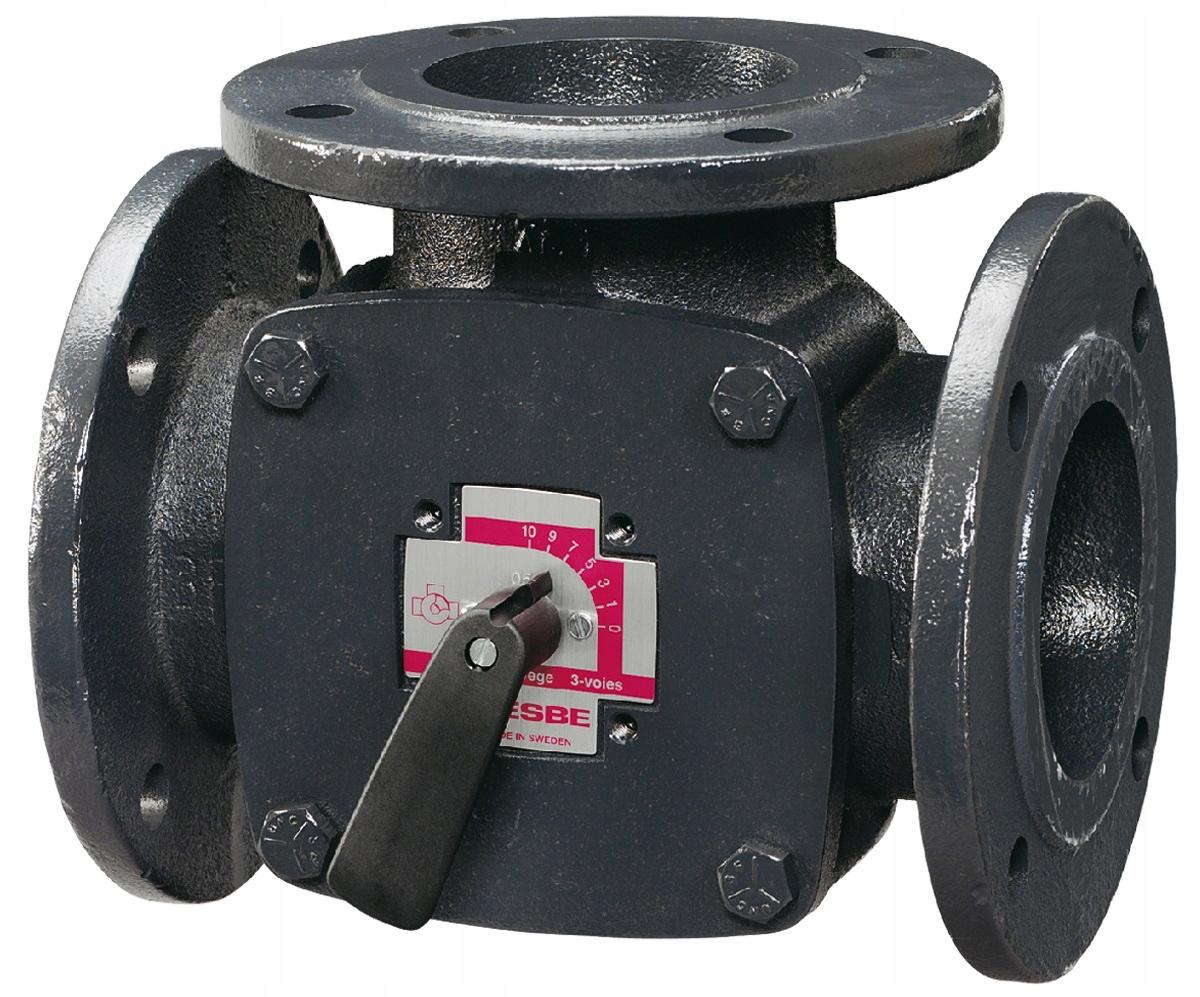

ESBE 3F 3 DROGOWY KOŁNIERZOWY ZAWÓR MIESZAJĄCY

DN65 KVS 90

Zawór Mieszający 3F

✔️ Doskonała regulacja zapewniająca najlepszą wydajność

✔️ Duży asortyment rozmiarów: do DN 150

✔️ Trwałość i długi czas eksploatacji

✔️ Dokładne spasowanie zaworu i siłownika ESBE

✔️ Seria 3F to 3–drogowe, kompaktowe zawory mieszające z przyłączem kołnierzowym PN6, ciśnieniu do 6 barów.

✔️ Zawory wykonane są żeliwa, dzięki czemu można je zastosować w instalacjach grzewczych i chłodzących.

✔️ Seria 3F dostępna jest w rozmiarach DN20-150 i z kołnierzem PN6.

✔️ Zawory idealnie współpracują z siłownikami i sterownikami ESBE.

Dane Techniczne

✔️ Maks. ciśnienie statyczne: PN6

✔️ Przeciek w % przepływu: Mieszanie: max. 1,5; Rozdzielanie: max. 1,0

✔️ Maks. spadek ciśnienia różnicowego: 50 kPa

✔️ Regulacyjność Kv/Kv min: 100

✔️ Przyłącza: Kołnierz, EN 1092-2

✔️ Media, Woda grzewcza: zgodna z VDI2035

✔️ Media, Mieszaniny wodno-glikolowe: maks. 50 %

✔️ Media, Mieszaniny wodno-etanolowe: maks. 28 %

✔️ Temperatura medium, maks.: +110 °C

✔️ Temperatura medium, min.: -10 °C

✔️ Materiał, Korpus: Żeliwo, EN-JL 1030

✔️ Materiał, Zawieradło DN 20-25: Mosiądz, CW 614N

✔️ Materiał, Zawieradło DN 32-150: Mosiądz, CW 614N i stal nierdzewna

✔️ Materiał, Tuleja DN 20-25: Plastik

✔️ Materiał, Tuleja DN 32-150: Mosiądz DZR, CW 602N

✔️ Materiał, Nakładka DN 20-25: Cynk

✔️ Materiał, Nakładka DN 32-150: żeliwo

✔️ Materiał, O-ringi: EPDM

✔️ DN: 65

✔️ Kvs: 90

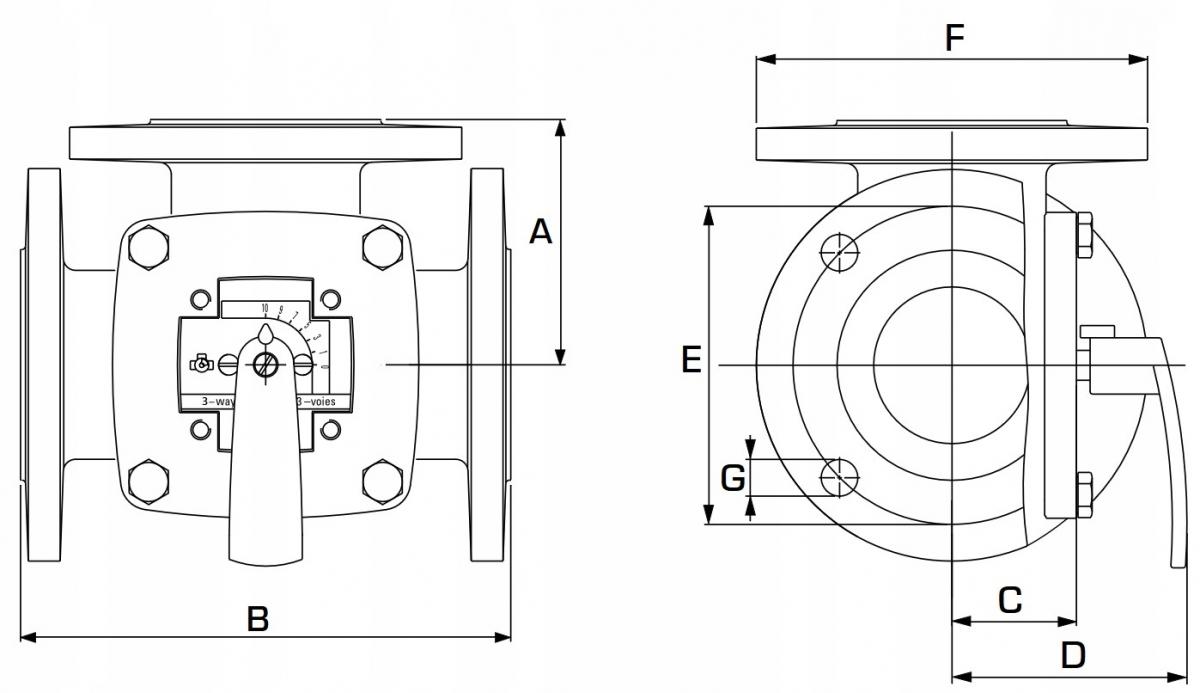

✔️ A: 100

✔️ B: 200

✔️ C: 52

✔️ D: 95

✔️ E: 130

✔️ F: 160

✔️ G: Ø15 (4x)
