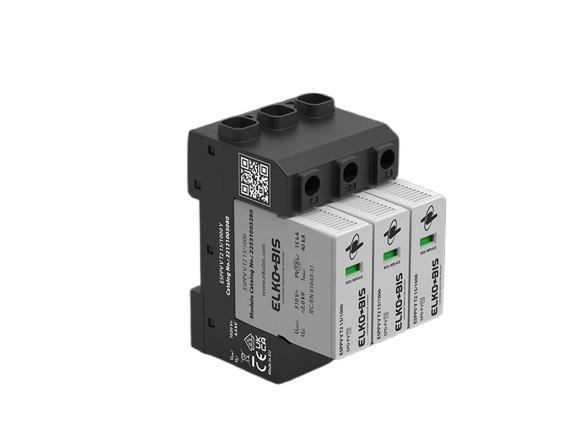

ELKOBIS 22121003080 Ogranicznik przepięć ESPPV V T2 15/1000 Y

• Producent: ELKO-BIS
• Kod producenta: 22121003080
• Kod EAN: 5907676769581
• Kategoria według dostawcy: Ogranicznik przepięć
• Klasa według ETIM: Ogranicznik przepięć klasy C
• Napięcie pracy ciągłej +/-, +/PE, -/PE: 1 020 V DC
• Znamionowy prąd wyładowczy (8/20 µs): 15 kA
• Maksymalny prąd wyładowczy (8/20 µs): 40 kA
• Całkowity znamionowy prąd wyładowczy (8/20 µs) 40 kA
• Poziom ochrony napięciowej +/−: 4 kV
• Poziom ochrony napięciowej +/PE, –/PE: 4 kV
• Wytrzymałość zwarciowa: 10 kA DC
• Czas odpowiedzi: 25 ns
• Prąd upływu +/PE, −/PE: 5 µA DC
• Prąd upływu +/PE, −/PE: 250 µA AC
• Przyłączalność przewodów - drut (min./maks.): 4 mm² / 35 mm²
• Przyłączalność przewodów - linka (min./maks.): 4 mm² / 25 mm²
• Wskaźnik optyczny uszkodzenia: czerwone pole w okienku
• Stopień ochrony: IP 20
• Temperatura pracy i magazynowania: -40°C ... +80°C
• Dopuszczalna wilgotność otoczenia pracy: 5 - 95 %
• Montaż: Wewnętrzny, szyna TH 35
• Zgodność z normami EN: 61643-31, IEC 61643-31

Charakterystyka aparatu:

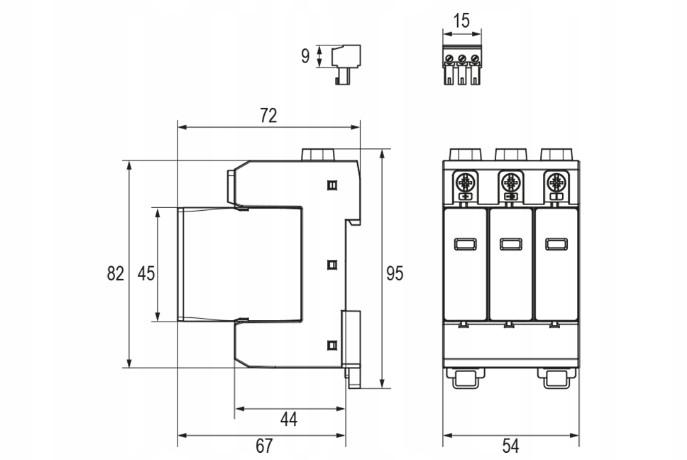

• Seria ograniczników przepięć wykonana w układzie Y o szerokości modułowej równej trzy moduły (54 mm)
• Zapewniona ochrona przed przepięciami będącymi skutkami pośrednich uderzeń pioruna oraz operacjami łączeniowymi np. na farmach fotowoltaicznych lub w innych instalacjach prądu stałego
• Napięcie pracy ciągłej dla napięcia obwodu PV: Ucpv ≥ 1,2 × Uoc STC (Open Circuit voltage under Standard Test Conditions)
• Wskaźnik optyczny informujący o stanie aparatu: zielony - sprawny, czerwony - należy wymienić moduł
• Możliwość instalowania aparatu w dwóch pozycjach na szynie TH 35
• Moduły wymienne
