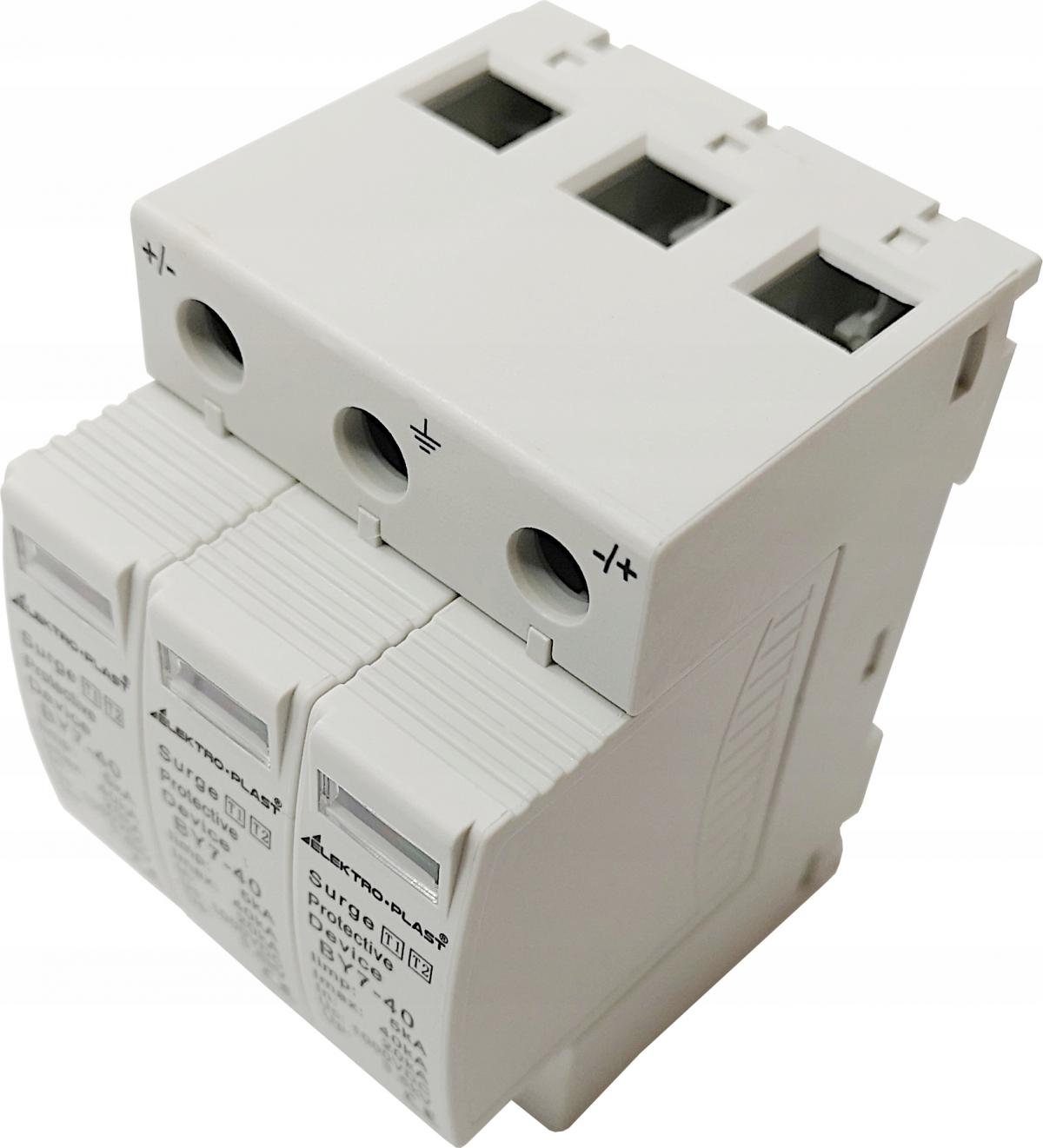

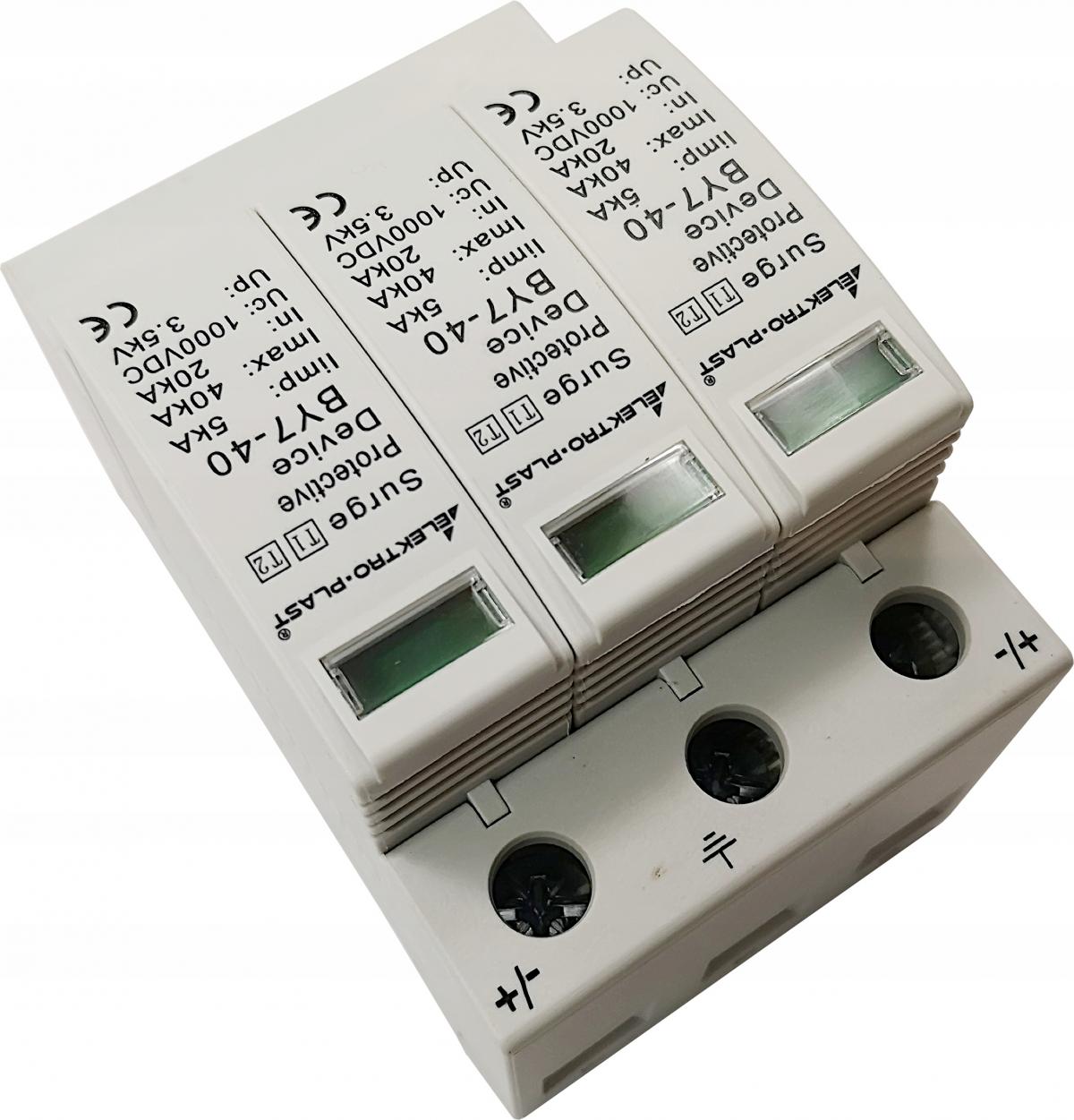

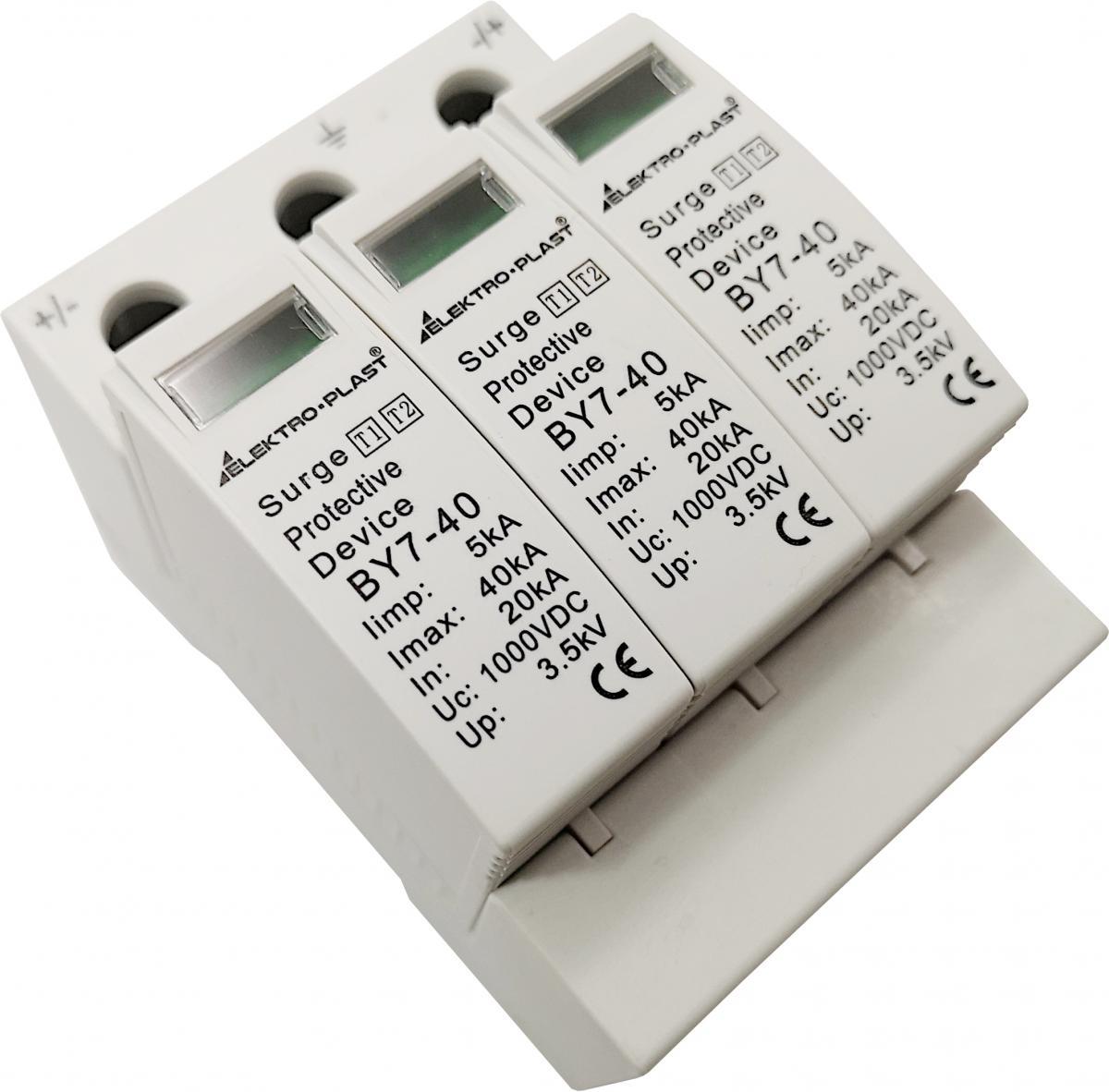

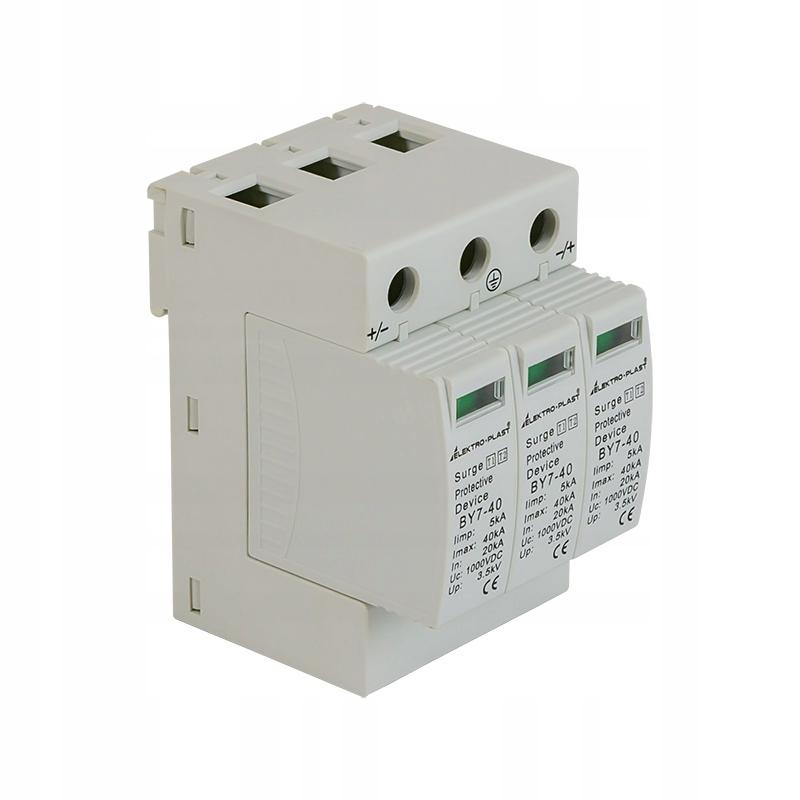

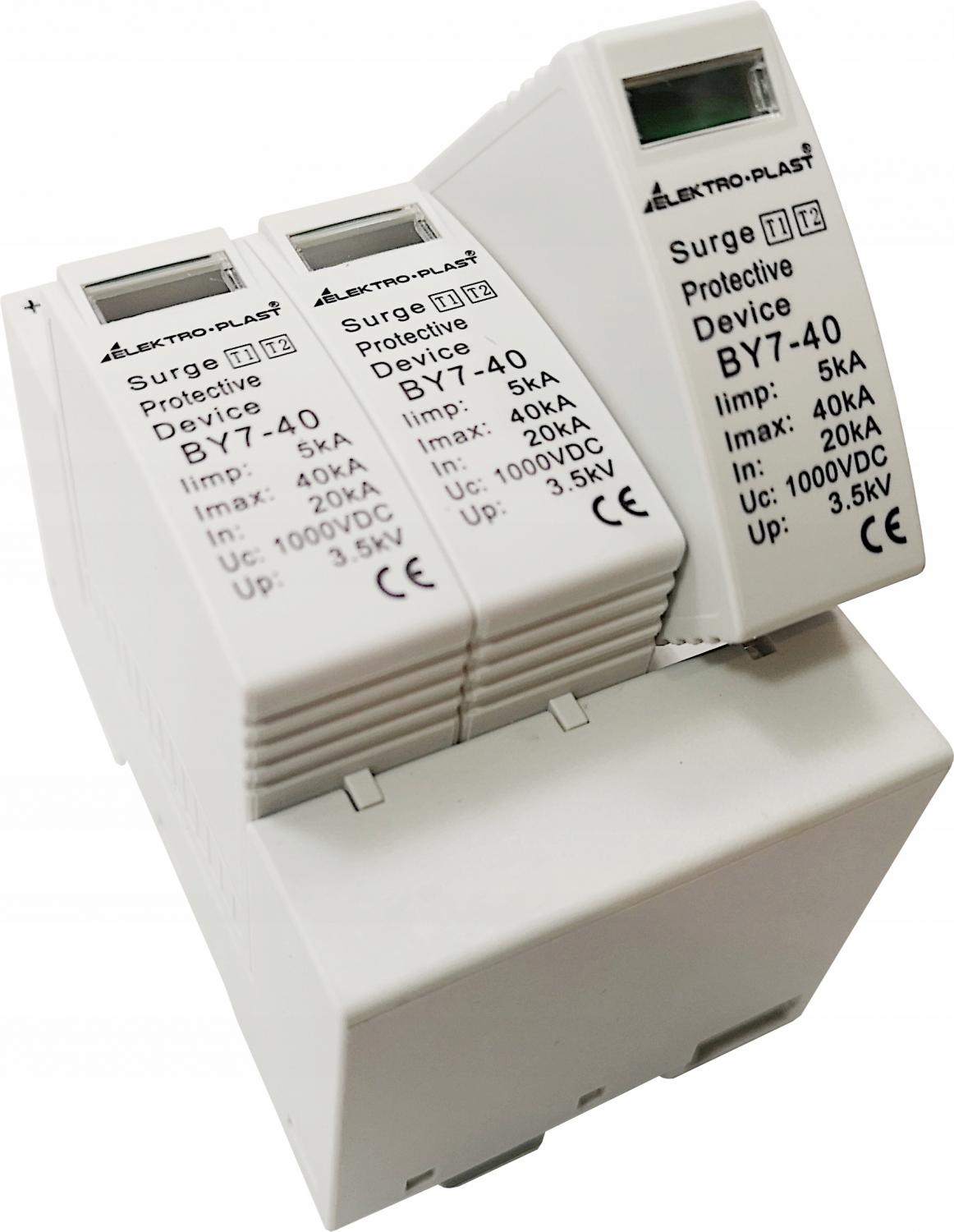

OGRANICZNIK PRZEPIĘĆ FOTOWOLTAICZNY 1000V DC T1+T2 KLASA B+C 3P

BY7-40 1000VDC ELEKTRO-PLAST

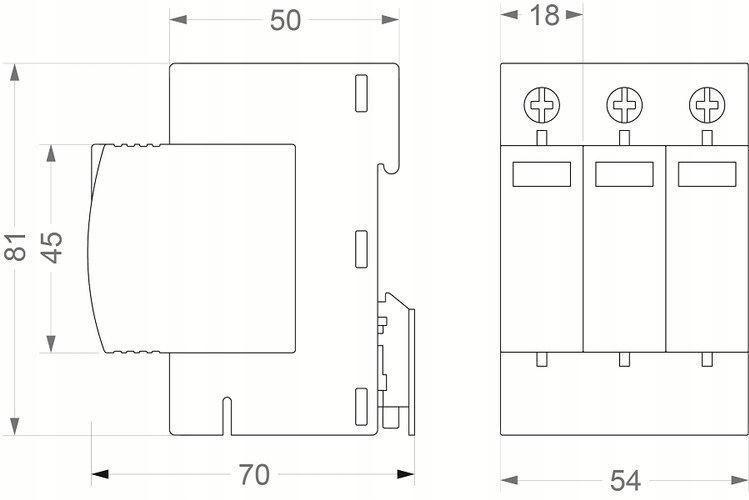

Ogranicznik Przepięć BY7-40 o nr kat. 87.740, jego główne zadanie to ochrona instalacji fotowoltaicznych, zabezpiecza moduły PV przed przepięciami łączeniowymi oraz wyładowaniami atmosferycznymi. Ogranicznik jest przystosowany do montażu na szynie TH35, zajmuje 54 mm szerokości (wielkość 3 modułów 18mm). Główne parametry techniczne potwierdzone deklaracją CE to: Iimp: 5kA, Imax: 40kA, In: 20kA, Uc: 1000VDC, Up: 3.5kV.

DANE TECHNICZNE:

Liczba modułów - 3

Typ - T1+T2

Napięcie pracy trwałej - 1000V DC

Prąd znamionowy wyładowczy 8/20 us - 20kA

Graniczny prąd znamionowy wyładowczy 8/20 us - 40kA

Napięciowy poziom ochrony -3,5kV

Maks. przekrój przewodu (jedno-/wielodrutowego)-35 mm²

Maks. przekrój przewodu elastycznego-25 mm²
