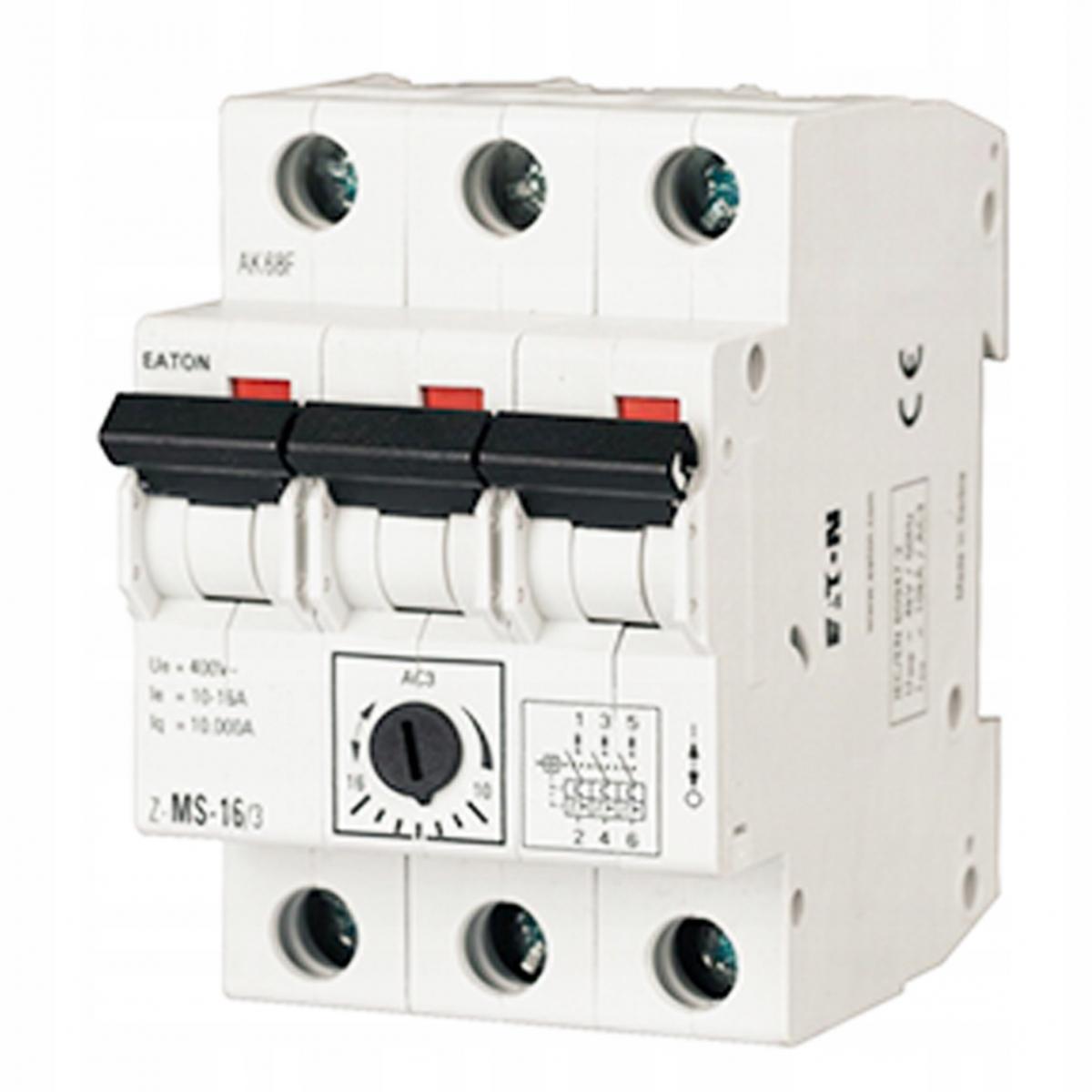

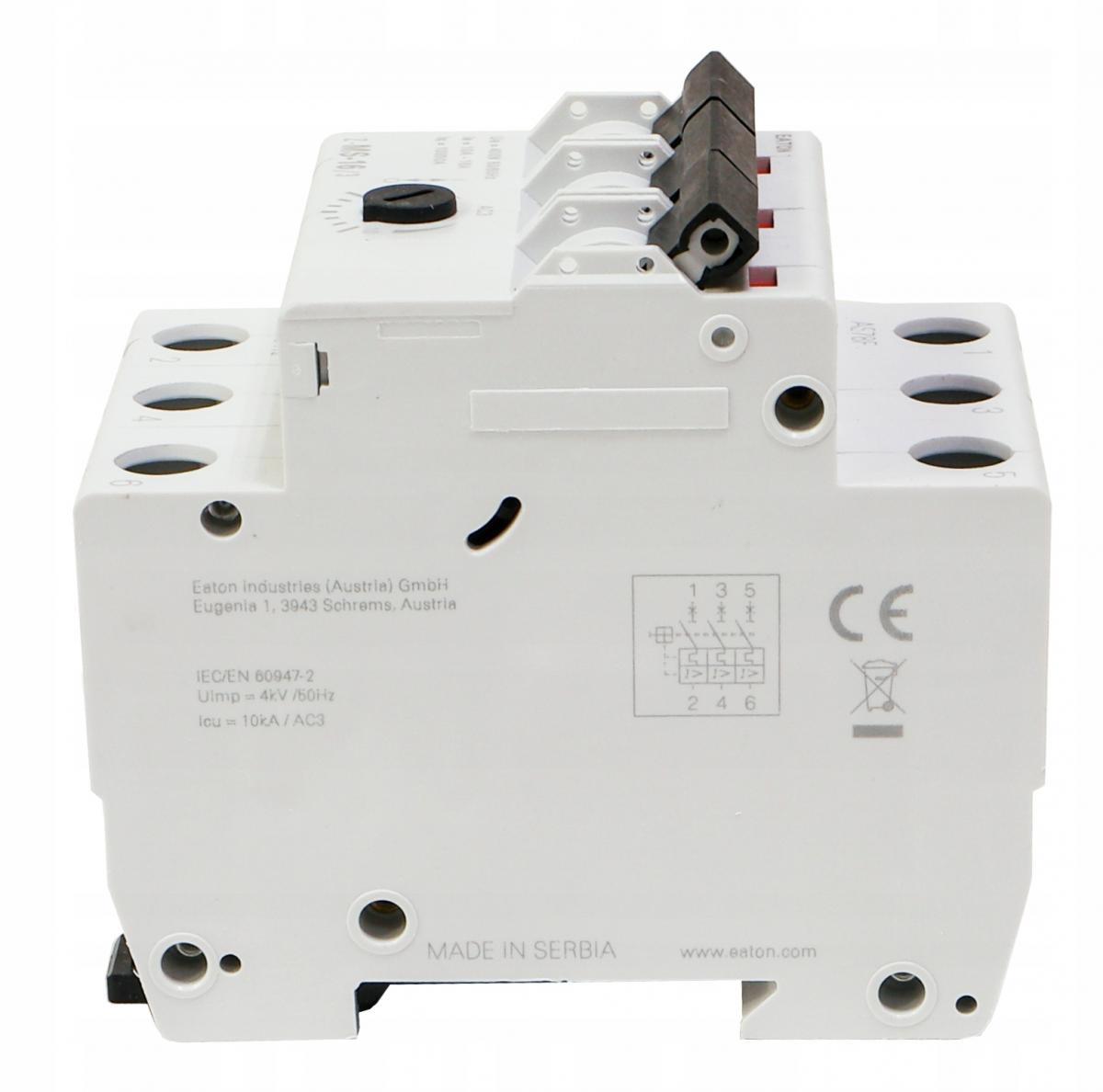

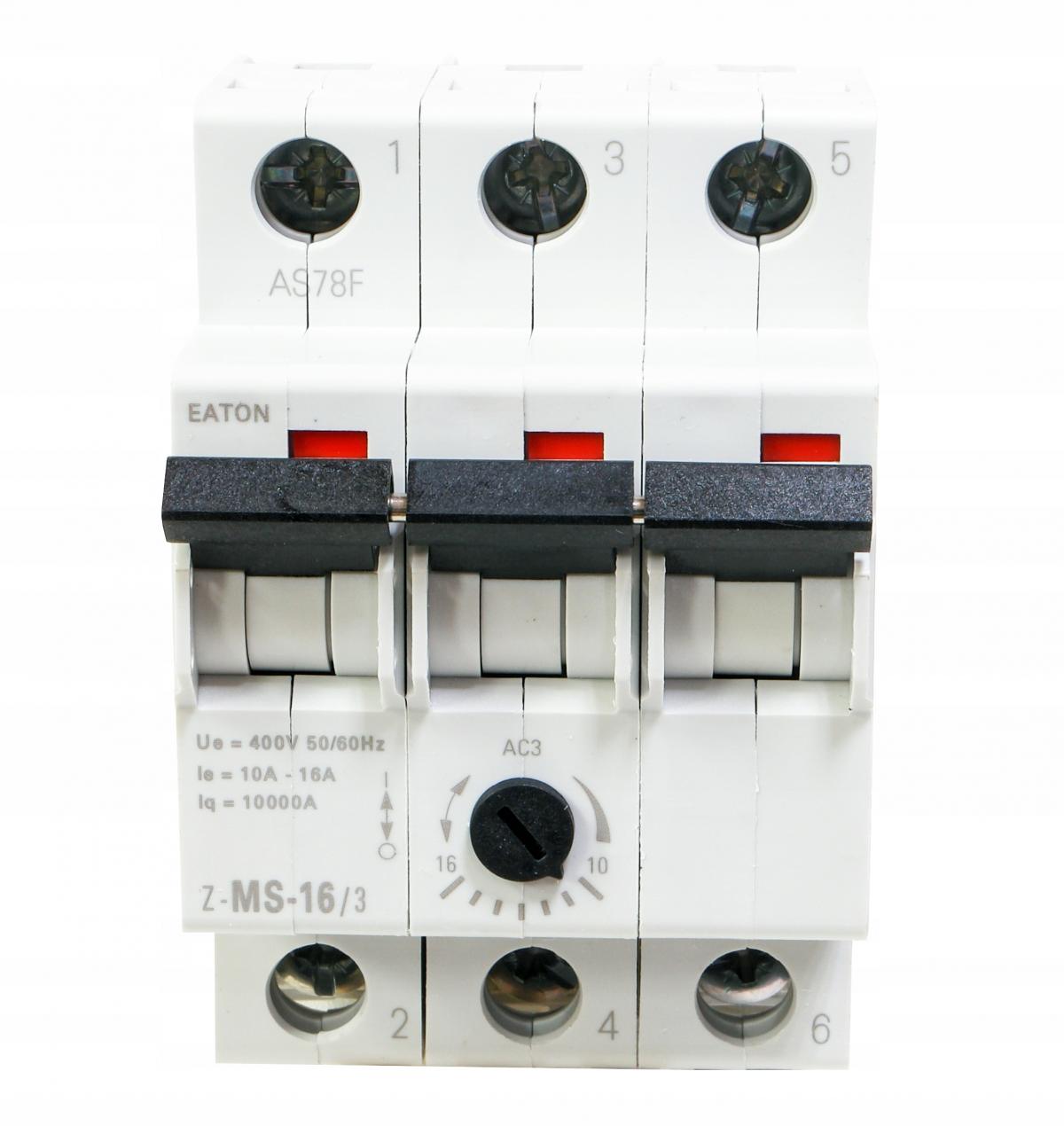

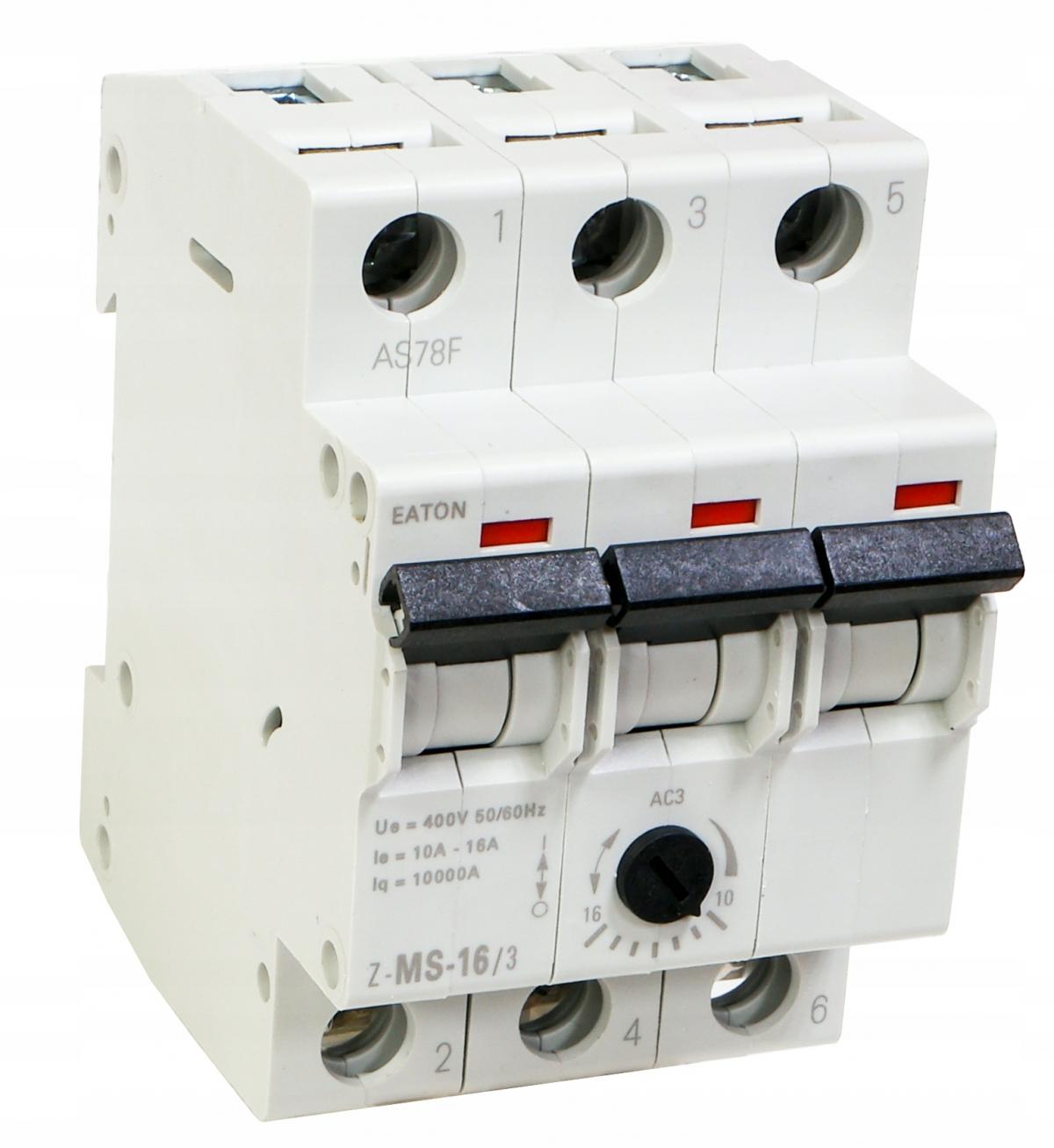

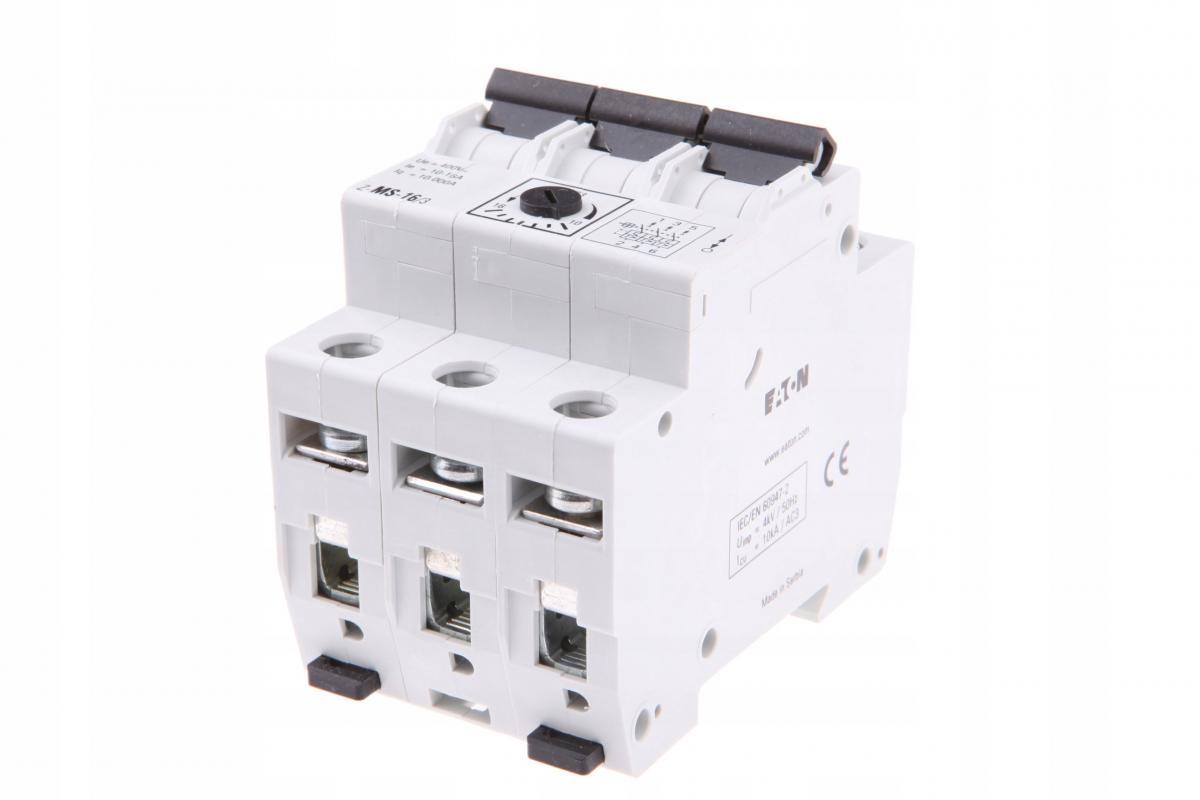

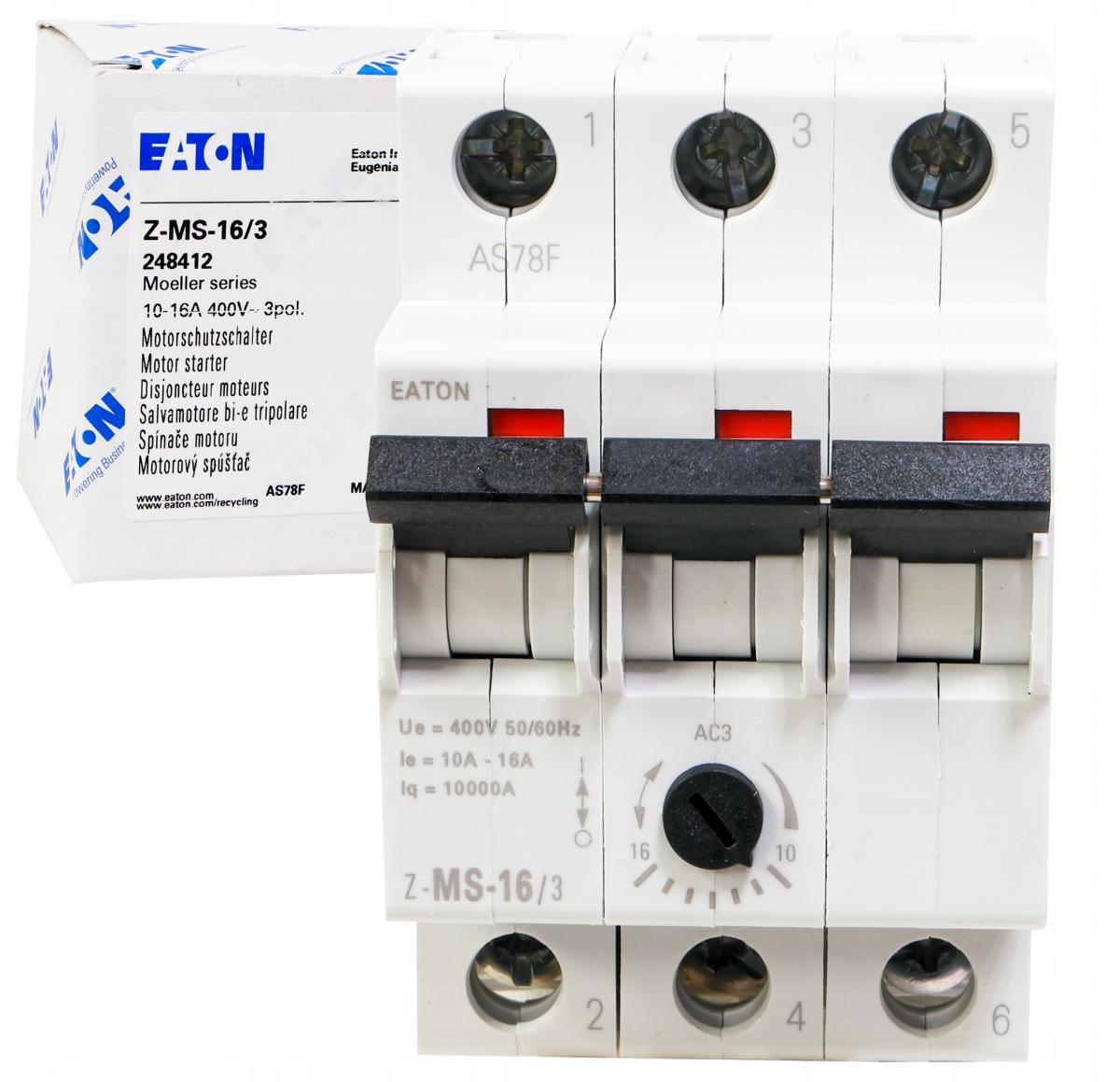

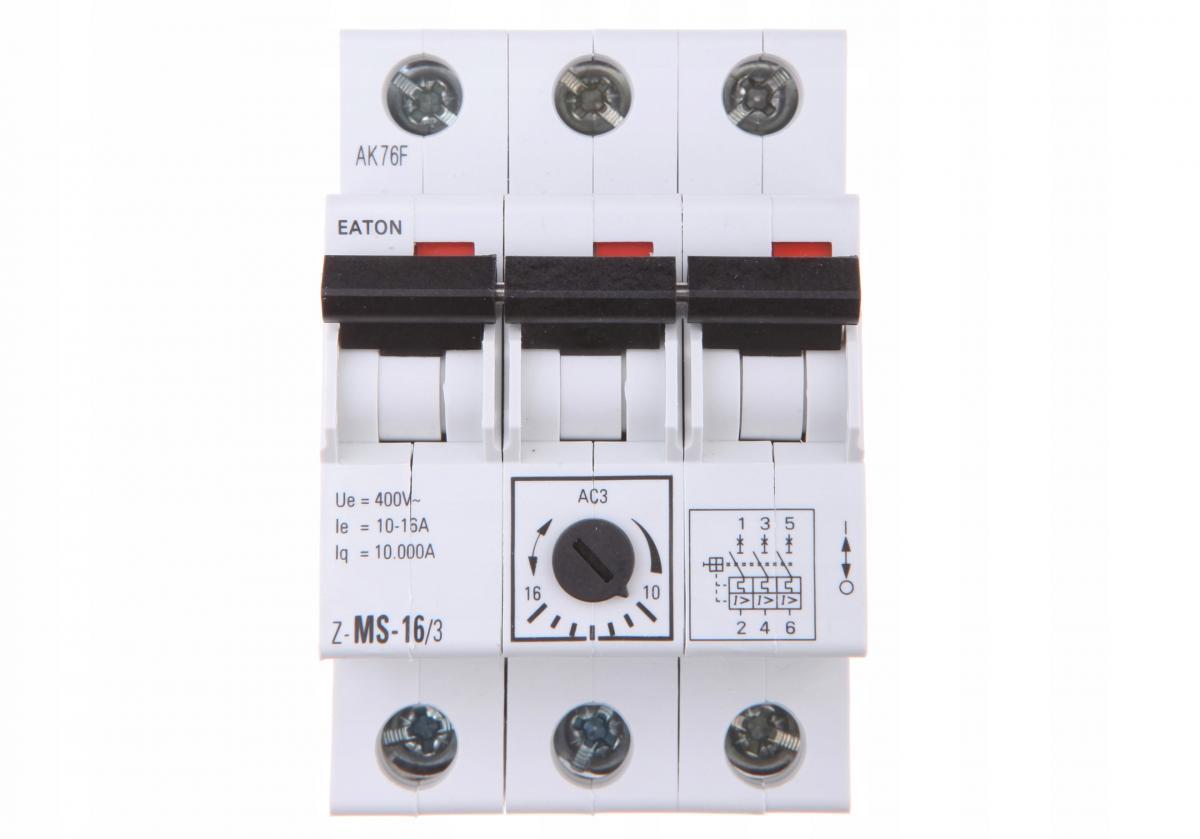

Wyłącznik silnikowy 3P 7,5kW 10-16A Z-MS-16/3 248412 EATON

Dane techniczne

• Producent: EATON
• Seria produktu: Z-MS
• Indeks producenta: 248412
• Kategoria: Wyłączniki silnikowe
• Czułość na zanik fazy NIE
• EAN 4015082484125
• Liczba biegunów 3
• Rodzaj przyłącza obwodu głównego Połączenie śrubowe
• Sposób wyzwalania Termomagnetyczny
• Stopień ochrony (IP) IP20
• Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] do 208
• Zakres nastawy bezzwłocznego wyzwalacza zwarciowego [A] od 160
• akres nastawy wyzwalacza przeciążeniowego [A] do 16
• Zakres nastawy wyzwalacza przeciążeniowego [A] od 10
• Ze zintegrowanym stykiem pomocniczym NIE
• Ze zintegrowanym wyzwalaczem podnapięciowym NIE
• Znamionowa moc pracy przy AC-3, 230 V [kW] 0
• Znamionowa moc pracy przy AC-3, 400 V [kW] 7,5
• Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA] 10
• Znamionowy prąd ciągły Iu [A] 16

Wyłączniki silnikowe Z-MS występują w wersji dwu- i trójbiegunowej. Gabarytami zostały dopasowane do wymiarów wyłączników instalacyjnych. Wyposażono je również w optyczny wskaźnik ustawienia styków.

Firma Eaton Electric oferuje wyłączniki silnikowe na prądy od 0,1 do 40A. Cały ten zakres został podzielony na 13 podzakresów. Nastaw prądu zadziałania dokonuje się w bardzo prosty sposób, przy użyciu śrubokręta.

Wytrzymałość zwarciowa tych aparatów wynosi 10kA, wyzwalacz magnetyczny wyzwala w zakresie 8 do 10xIn.

Jak do całej serii aparatury modułowej firmy Eaton Electric, również wyłączniki silnikowe otrzymały bogaty osprzęt dodatkowy, m.in. dobudowywane styki pomocnicze, wyzwalacze, obudowy podnoszące stopień ochrony oraz inne.
