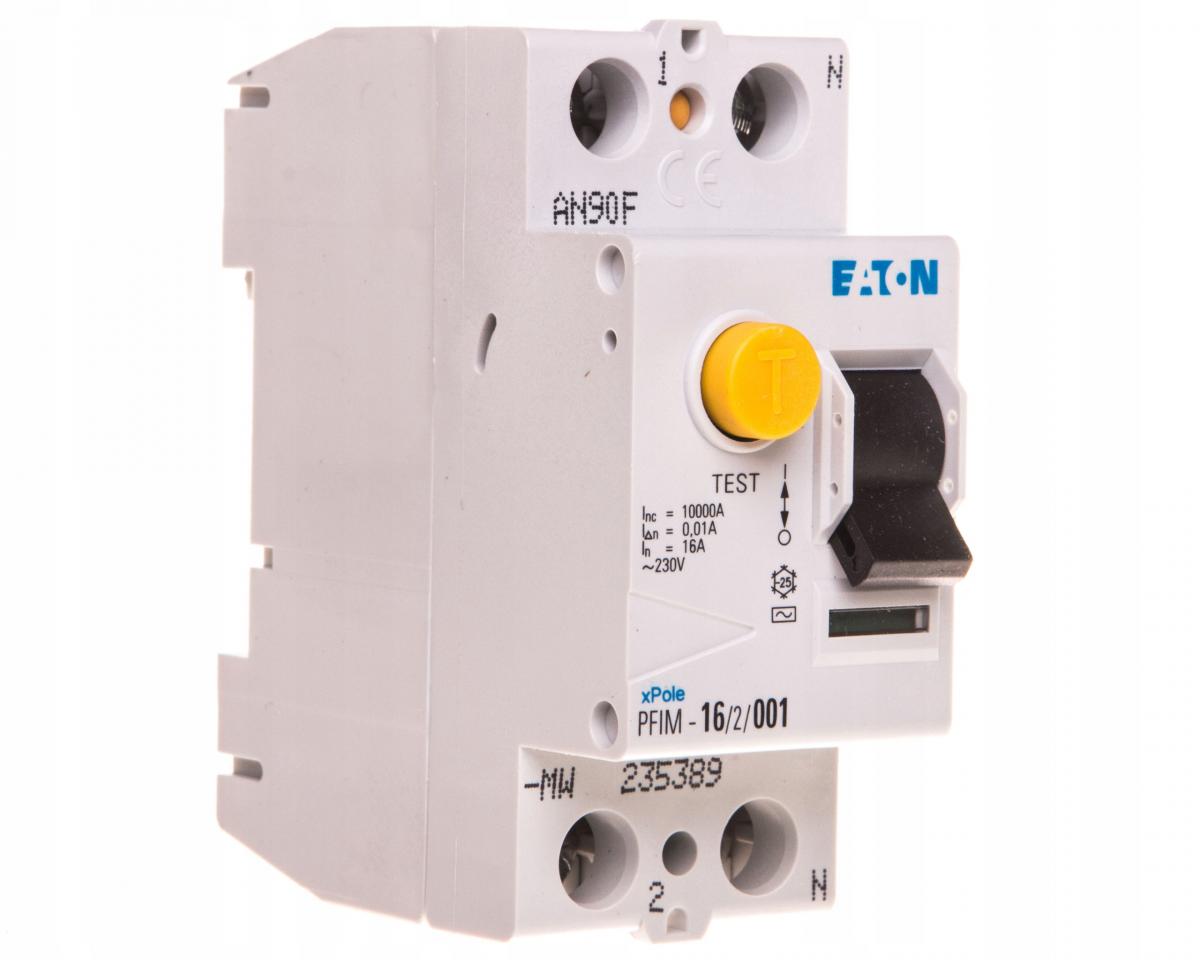

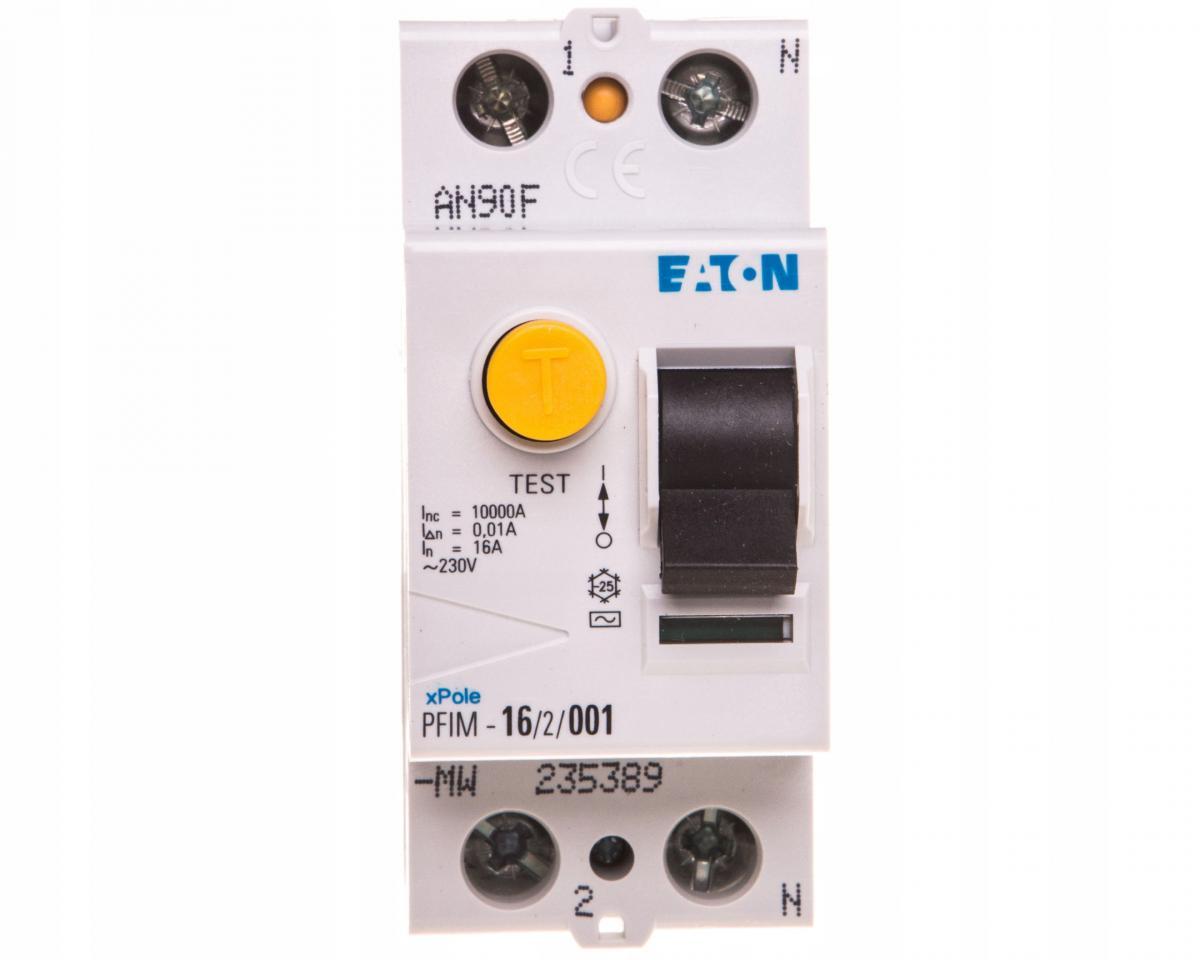

Eaton Wyłącznik różnicowoprądowy PFIM16/2/001MW 2P 16A 0,01A typ AC 235389

Informacje podstawowe

• Liczba biegunów: 2
• Prąd znamionowy [A]: 16
• Znamionowy prąd różnicowy [A]: 0,01
• Czułość: AC
• Stopień ochrony [IP]: IP20
• ID: 3110587

Wyłącznik różnicowoprądowy PFIM-16/2/001-MW 2P 16A 0,01A typ AC - 235389

• Zaciski windowe / szynowe z góry i z dołu
• Przy zamontowanym oszynowaniu swobodny dostęp do zacisków
• Styki pomocnicze Z-HK i Z-NHK mocowane z boku
• Wskaźnik ustawienia zestyków czerwony / zielony
• Możliwość zastosowania ze zwykłymi oprawami oświetleniowymi z i bez elektronicznego zapłonu maks. 20 sztuk na 1 fazę
• Położenie wyłącznika dowolne
• Kierunek zasilania - dowolny
• Wyzwalanie niezależne od napięcia sieci.
• Wyłącznik 4-biegunowy może być zastosowany jako 3-biegunowy, należy wykorzystać zaciski 1-2, 3-4 i 5-6 (+ mostek szynowy)
• Wyłącznik 4-biegunowy może być zastosowany jako 2-biegunowy, należy wykorzystać zaciski 5-6 i N-N
• Wyłącznik powinien być sprawdzany co miesiąc przez naciśnięcie przycisku „Test”, wyłącznik musi wówczas zadziałać
• Funkcją testu sprawdzamy zadziałanie wyłącznika ochronnego na prąd różnicowy, nie zastąpi to pomiaru rezystancji uziemienia RE oraz rezystancji izolacji przewodów

Dan techniczne:

• ilość biegunów: 2
• napięcie znamionowe: 230/400V 50Hz
• prąd znamionowy: 16A
• znamionowa zdolność zwarciowa: 10kA
• czułość: AC
• montaż: szyna TS35
• stopień ochrony: IP20

ID: 3110587
