Wyłącznik nadprądowy FAZ jest urządzeniem ochronnym wyposażonym w wyzwalacz termiczny i elektromagnetyczny oraz dostępnym w wersjach 1, 2, 3, 4, 1+N i 3+N biegunowych. FAZ jest dostępny z prądami znamionowymi od 0,16 A do 63 A. W zależności od typu urządzenia, zdolność łączeniowa wynosi 15 kA lub 10 kA zgodnie z normą IEC/EN 60947-2, 10 kA zgodnie z normą IEC 60898-1 oraz 10 kA lub 5 kA zgodnie ze standardem UL 1077.

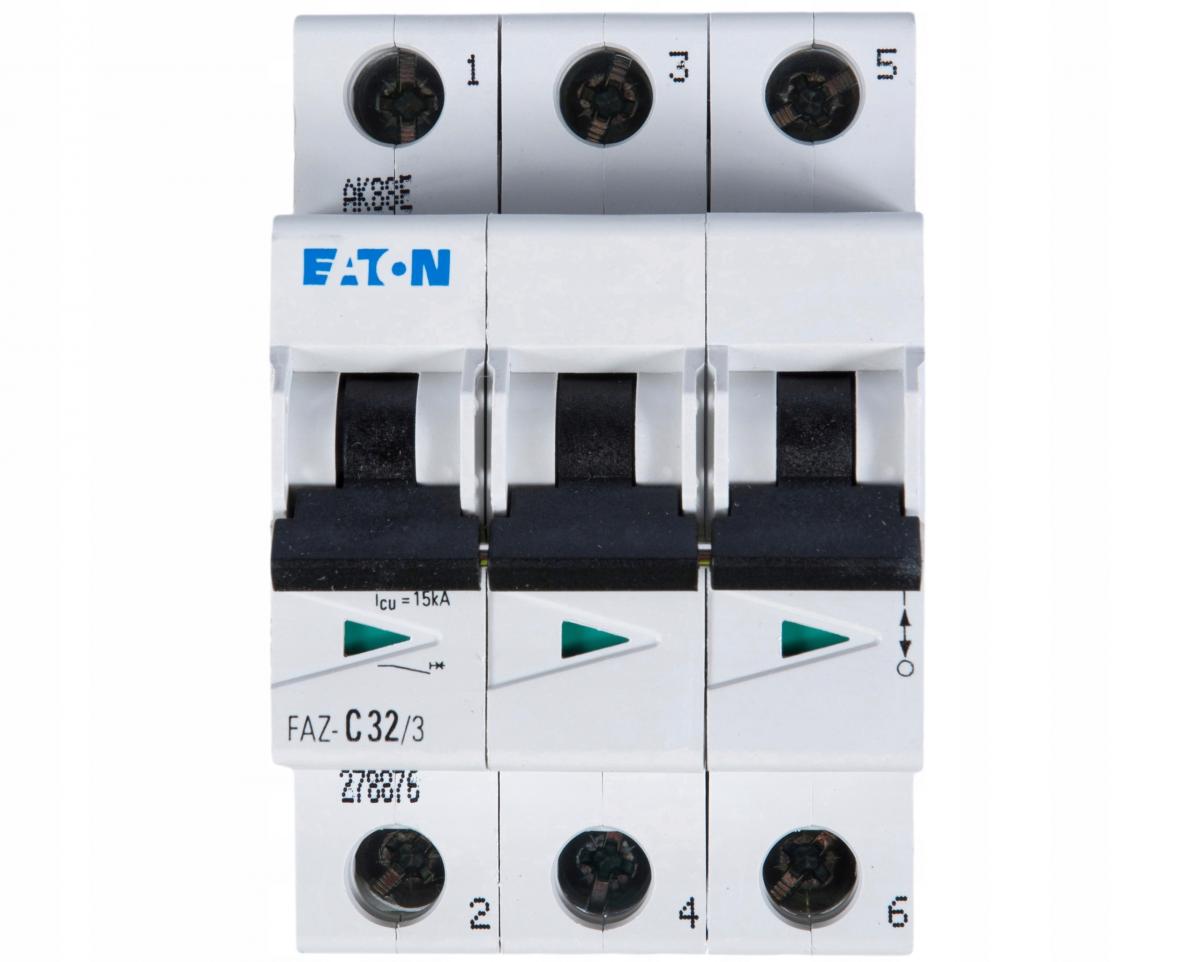

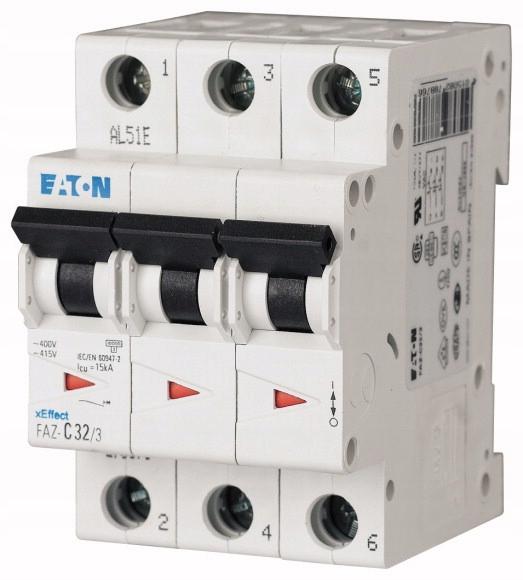

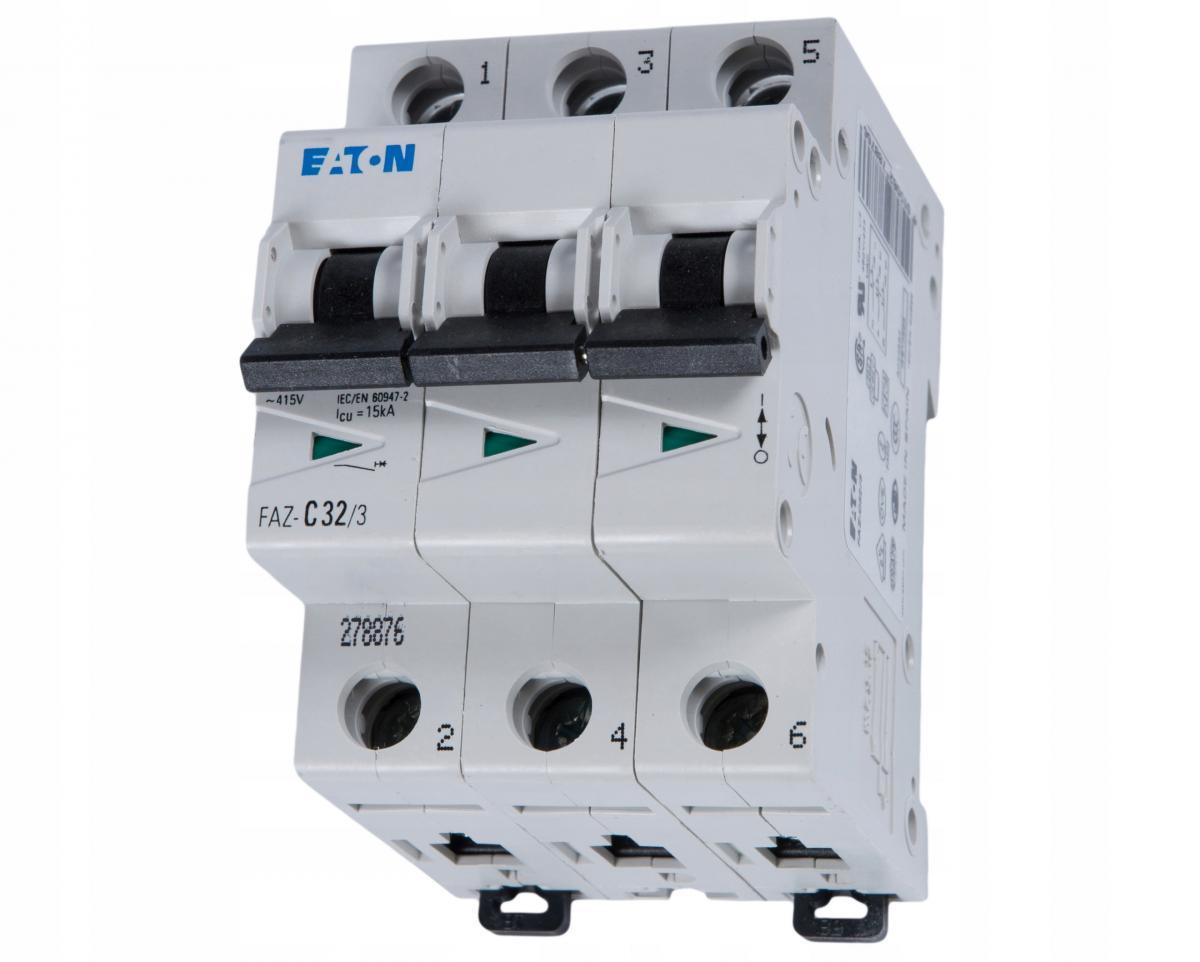

FAZ-C32/3 Wyłącznik nadprądowy 15kA C32A 3P 278876

• Stopień ochrony (IP): IP20
• Szerokość wyrażona liczbą modułów: 3
• Liczba biegunów: 3
• Głębokość wbudowania [mm]: 70.5 mm
• Napięcie (V): 400 V
• Napięcie znamionowe [V]: 400 V
• Klasa ograniczenia energii: 3
• Kategoria przepięcia: 3
• Stopień zanieczyszczenia: 2
• Szerokość wyrażona liczbą modułów: 3
• Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]: 10 kA
• Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2 [kA]: 15 kA
• Liczba biegunów (całkowita): 3
• Napięcie znamionowe izolacji Ui: 440 V
• Przekrój przyłączanego przewodu jednodrutowego: 1 mm2
• Przekrój przyłączanego przewodu wielożyłowego: 1 mm2
• Temperatura otoczenia w warunkach pracy: -25 °C
• Znamionowe wytrzymywane napięcie impulsowe Uimp: 4 kV
• kod celny: 85363030
• kraj pochodzenia: RO
• Jednocześnie rozłączany biegun N: Nie
• Możliwość dodatkowego wyposażenia: Tak
• Częstotliwość [Hz]: 50 Hz
• Rodzaj napięcia: AC
• Prąd znamionowy [A]: 32 A
• Charakterystyka wyzwalania: C
• Zakres częstotliwości [Hz]: 50 Hz
• Do instalacji podtynkowych: Nie
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V [kA]: 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V [kA]: 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V [kA]: 15 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V [kA]: 15 kA
• Producent: EATON ELECTRIC
• Marka: EATON ELECTRIC
• Kod produktu: 165944
• EAN: 4015082788766

ZGODNE Z NORMAMI IEC/EN 62040-1-1 i IEC/EN 60950               KOMPATYBILNE ze standardowymi szynami zbiorczymi

WARIANTY 1-, 2-, 3-, 4-, 1+N i 3+N biegunowe

Główne cechy

• Wyłącznik nadprądowy klasy Premium do zastosowań przemysłowych i instalacji w budownictwie wysokiej klasy.
• Klasa ograniczenia energii 3
• Wyłącznik o wysokiej selektywności, dzięki niskiej energii przewodzenia
• Wskaźnik położenia styków czerwony - zielony
• Prądy znamionowe do 63 A
• Charakterystyka wyzwalania B, C, D, K, S i Z (warianty 1- i 2-biegunowe: Warianty B, C, D, K, S, Z / 1+N i 3-N biegunowe: Warianty B, C, D, K / 3 i 4-biegunowe: B, C, D, K, Z)
• Znamionowa zdolność łączeniowa 15 kA (10 kA) zgodnie z normą IEC/EN 60947-2 i 10 kA zgodnie z normą IEC/EN 60898-1
• Kompatybilny ze standardową szyną zbiorczą
• Informacje dotyczące bezpiecznego podłączania zacisków
• 3-pozycyjny zacisk do szyny DIN, umożliwia odłączenie od istniejącego systemu szyn zbiorczych
• Szeroka gama akcesoriów, w które można doposażyć system

Niezawodna ochrona przewodów

Wyłączniki MCB zabezpieczają przewody przed uszkodzeniami spowodowanymi przeciążeniami i zwarciami: W przypadku niebezpiecznie wysokich prądów, bimetaliczne wyzwolenie termiczne wyłącznika spowoduje odłączenie zasilania. W przypadku zwarcia, elektromagnetyczny wyzwalacz odłączy zasilanie w odpowiednim czasie.

Projekt zgodny z normą i o sprawdzonej jakości

Wyłączniki nadprądowe FAZ firmy Eaton są przetestowane i zatwierdzone do użytku zgodnie z normą IEC/EN 60947-2 (VDE 0660-101). Niniejszą normę stosuje się do wyłączników w obwodach o napięciu znamionowym do 1000 V AC lub do 1500 V DC. Ponadto urządzenia te spełniają wymagania amerykańskiej normy UL 1077 dotyczącej dodatkowych elementów zabezpieczających.

Właściwy wyłącznik MCB dla każdego zastosowania

W obwodach o wysokim prądzie rozruchowym i szczytowym (np. silniki i grupy opraw oświetleniowych) stosuje się urządzenia o charakterystyce wyzwalania C. Wyłączniki z charakterystyką wyzwalania D stosowane są do obwodów z obciążeniami indukcyjnymi i pojemnościowymi. Charakterystyka wyzwalania K jest przeznaczona do obwodów o wysokich szczytach prądu rozruchowego. Charakterystyka wyzwalania S jest szczególnie przydatna w obwodach transformatora sterującego. Charakterystyka wyzwalania Z służy do ochrony półprzewodników i obwodów pomiarowych, szczególnie w przypadku wysokiej impedancji przewodów.
