Wyłącznik nadprądowy PL7 jest urządzeniem ochronnym wyposażonym w wyzwalacz termiczny i elektromagnetyczny. Pierwszy z nich reaguje w przypadku przeciążenia, drugi zaś zapewnia ochronę przed zwarciami. 1- i 2-biegunowe urządzenia PL7 do aplikacji DC są dostępne z prądami znamionowymi od 1 A do 50 A i mogą wytrzymać napięcia znamionowe do 250 V DC. Zdolność łączeniowa wynosi do 10 kA. Wyłącznik, który jest dostępny z charakterystyką wyzwalania C, jest wyposażony w czerwono-zielony wskaźnik położenia styku sygnalizujący stan urządzenia: zielony oznacza, że styki są otwarte, a czerwony, że są zamknięte.

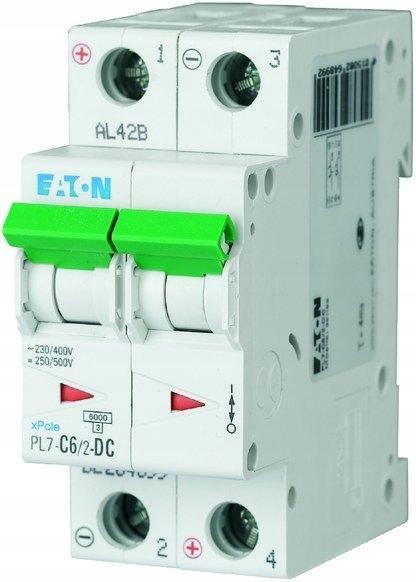

PL7-C6/2-DC Wyłącznik nadprądowy 10kA DC C6A 2P

• Stopień ochrony (IP): IP20
• Rodzaj napięcia: DC
• Głębokość wbudowania [mm]: 70.5 mm
• Prąd znamionowy [A]: 6 A
• Charakterystyka wyzwalania: C
• Napięcie znamionowe izolacji Ui: 440 V
• Klasa ograniczenia energii: 3
• Kategoria przepięcia: 3
• Stopień zanieczyszczenia: 2
• Szerokość wyrażona liczbą modułów: 2
• Liczba biegunów: 2
• Jednocześnie rozłączany biegun N: Nie
• Do instalacji podtynkowych: Nie
• Przekrój przyłączanego przewodu jednodrutowego: 1 mm2
• Przekrój przyłączanego przewodu wielożyłowego: 1 mm2
• Temperatura otoczenia w warunkach pracy: -25 °C
• Możliwość dodatkowego wyposażenia: Tak
• Liczba biegunów (całkowita): 2
• Znamionowe wytrzymywane napięcie impulsowe Uimp: 4 kV
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V [kA]: 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V [kA]: 10 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V [kA]: 0 kA
• Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V [kA]: 0 kA
• Zakres częstotliwości [Hz]: 0 Hz
• Napięcie (V): 230V
• Napięcie (V): 220 V
• Napięcie znamionowe [V]: 230V
• Napięcie znamionowe [V]: 220 V
• Producent: EATON ELECTRIC
• Marka: EATON ELECTRIC
• Kod produktu: 1565692
• EAN: 4015082648992

IEC 60947-2 zgodność z normami                            Charakterystyka wyzwalania C                      prądy znamionowe do 50 A

Główne cechy

• Wyłącznik nadprądowy Premium do aplikacji DC
• Klasa ograniczania prądu (dawniej: klasa ograniczania energii) 3
• Bezpiecznik rezerwowy o wysokiej selektywności, dzięki niskiej energii przewodzenia
• Wskaźnik położenia styków czerwony - zielony
• Prądy znamionowe do 50 A
• Charakterystyka wyzwalania C
• Znamionowa zdolność łączeniowa wynosi do 10 kA zgodnie z normą IEC/EN 60947-2
• Napięcie znamionowe do 250 V DC na biegun
• Właściwości izolacyjne spełniają wymagania dotyczące koordynacji izolacji (= odległość pomiędzy stykami ≥ 4 mm).
• Możliwość oszynowania z obu stron szyną łączeniową
• Podwójne zaciski windowy/szynowe na górze i na dole
• Montaż na szynie DIN
• Informacje dotyczące bezpiecznego podłączania zacisków
• 3-pozycyjny zacisk do szyny DIN, umożliwia odłączenie od istniejącego systemu szyn zbiorczych
• Szeroka gama akcesoriów, w które można doposażyć system

Odpowiedni wyłącznik nadprądowy w każdych warunkach

Przy wyborze właściwego typu wyłącznika dla danego zastosowania należy wziąć pod uwagę następujące trzy kryteria:

1) Klasa ograniczania prądu (= klasa ograniczania energii) Wyłączniki nadprądowe podzielone są na klasy ograniczania prądu (ograniczania energii) 1, 2 i 3, które bazują na czasie wyłączenia w warunkach zwarcia.

2) Prąd znamionowy Prąd znamionowy wskazuje wartości prądu, które wyłącznik nadprądowy jest w stanie wytrzymać w temperaturze otoczenia 30°C (w budownictwie mieszkaniowym i komercyjnym).

3) Charakterystyka wyzwalania Wyłączniki o charakterystyce wyzwalania B i C są najbardziej popularnymi typami, ponieważ są normą zarówno w zastosowaniach mieszkaniowych jak i komercyjnych.

Nowa generacja urządzeń

Wyłączniki nadprądowe są obecnie jednymi z najbardziej popularnych zabezpieczeń nadprądowych. Tradycyjne bezpieczniki są coraz częściej zastępowane przez nowoczesne wyłączniki, które po zadziałaniu mogą być ponownie włączane. Firma Eaton oferuje najwyższej jakości wyłączniki nadprądowe o różnych prądach znamionowych i charakterystykach wyzwalania, o szerokim polu zastosowań Podstawowym zadaniem wyłączników nadprądowych jest ochrona przewodów w sieciach niskiego napięcia przed uszkodzeniami spowodowanymi przeciążeniami i zwarciami.

Projekt zgodny z normami i o sprawdzonej jakości

Z zasady wszystkie wyłączniki nadprądowe firmy Eaton są badane i zatwierdzane zgodnie z normami IEC/EN 60898-1 lub IEC/EN 60947-2. Wyłączniki, które wchodzą w zakres normy IEC/EN 60898-1, przeznaczone są przede wszystkim do stosowania w instalacjach domowych i do obsługi przez osoby niebędące ekspertami. Norma IEC/EN 60947-2 dotyczy wyłączników w obwodach o napięciu znamionowym do 1000 V AC lub do 1500 V DC.
