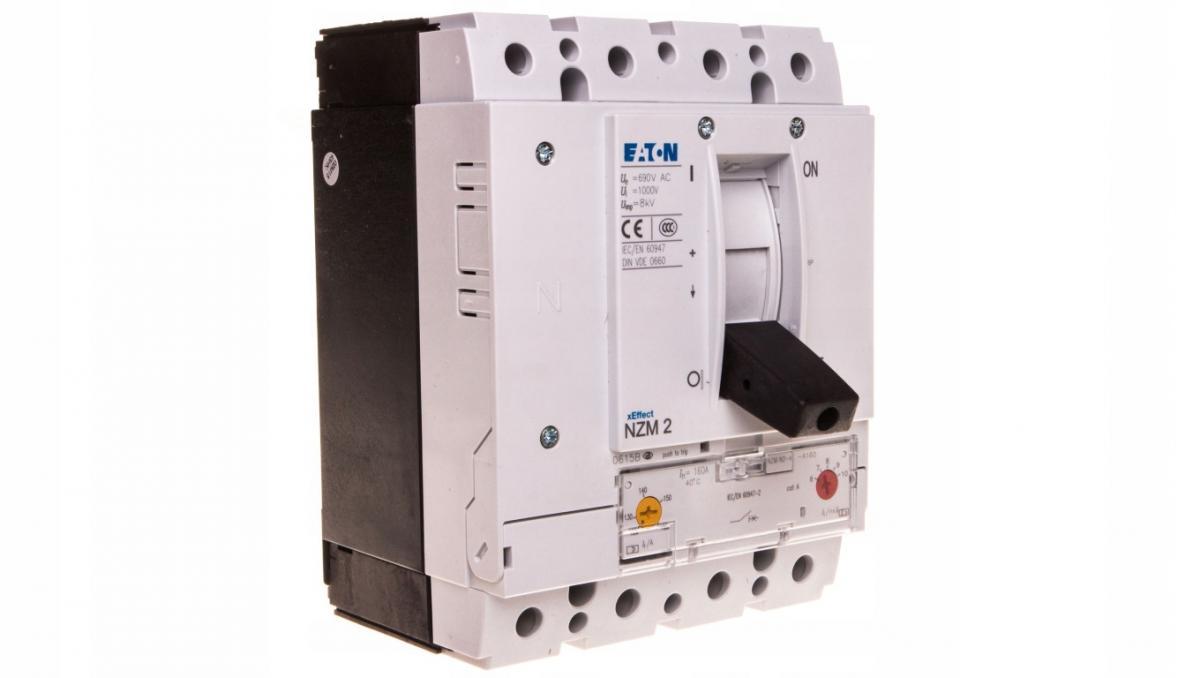

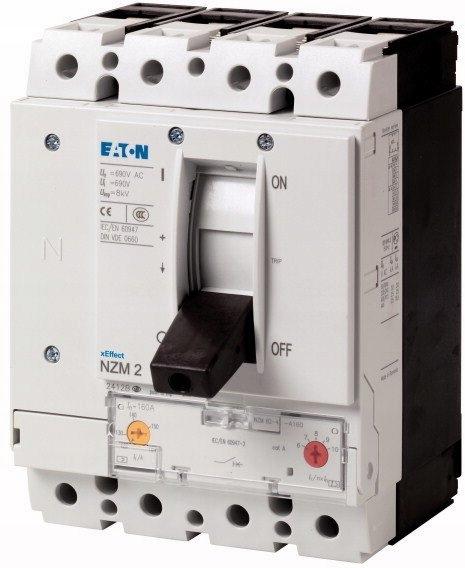

Wyłącznik mocy 4-biegunowy 160A NZMN2-4-A160

Producent: Eaton

Wyłączniki serii NZM..-A swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach na rynku IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z termomagnetycznym wyzwalaczem do ochrony instalacji i kabli. Wskazówki: Wartość nastawy w przewodzie zerowym ustawiana jest synchronicznie do wartości nastawy lr przewodu zewnętrznego.

• Budowa urządzenia Urządzenie mocowane na stałe
• Do montażu na szynie TH nie
• Liczba biegunów 4
• Liczba styków pomocniczych przełącznych 0
• Liczba styków pomocniczych rozwiernych 0
• Liczba styków pomocniczych zwiernych 0
• Opcjonalny montaż na szynie DIN TH tak
• Opcjonalny napęd silnikowy tak
• Rodzaj elementu wykonawczego Dźwignia
• Rodzaj podłączenia styków głównych Połączenie śrubowe
• Stopień ochrony (IP) IP20
• Umiejscowienie przyłączy obwodów głównych Strona przednia
• W komplecie z zabezpieczeniem tak
• Wbudowany napęd silnikowy nie
• Z wyzwalaczem podnapięciowym nie
• Zakres napięcia znamionowego 690 ... 690 V
• Zakres nastawczy wyzwalacza zwarciowego zwłocznego 0 ... 0 A
• Zakres nastawy wyzwalacza przeciążeniowego 125 ... 160 A
• Zakres nastawy wyzwalacza zwarciowego 6 ... 10 A
• Ze wskaźnikiem wyłączenia nie
• Ze zintegrowanym wyzwalaczem podnapięciowym nie
• Zintegrowane zabezpieczenie przed zwarciem doziemnym nie
• Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz 50 kA
• Znamionowy prąd ciągły Iu 160 A
