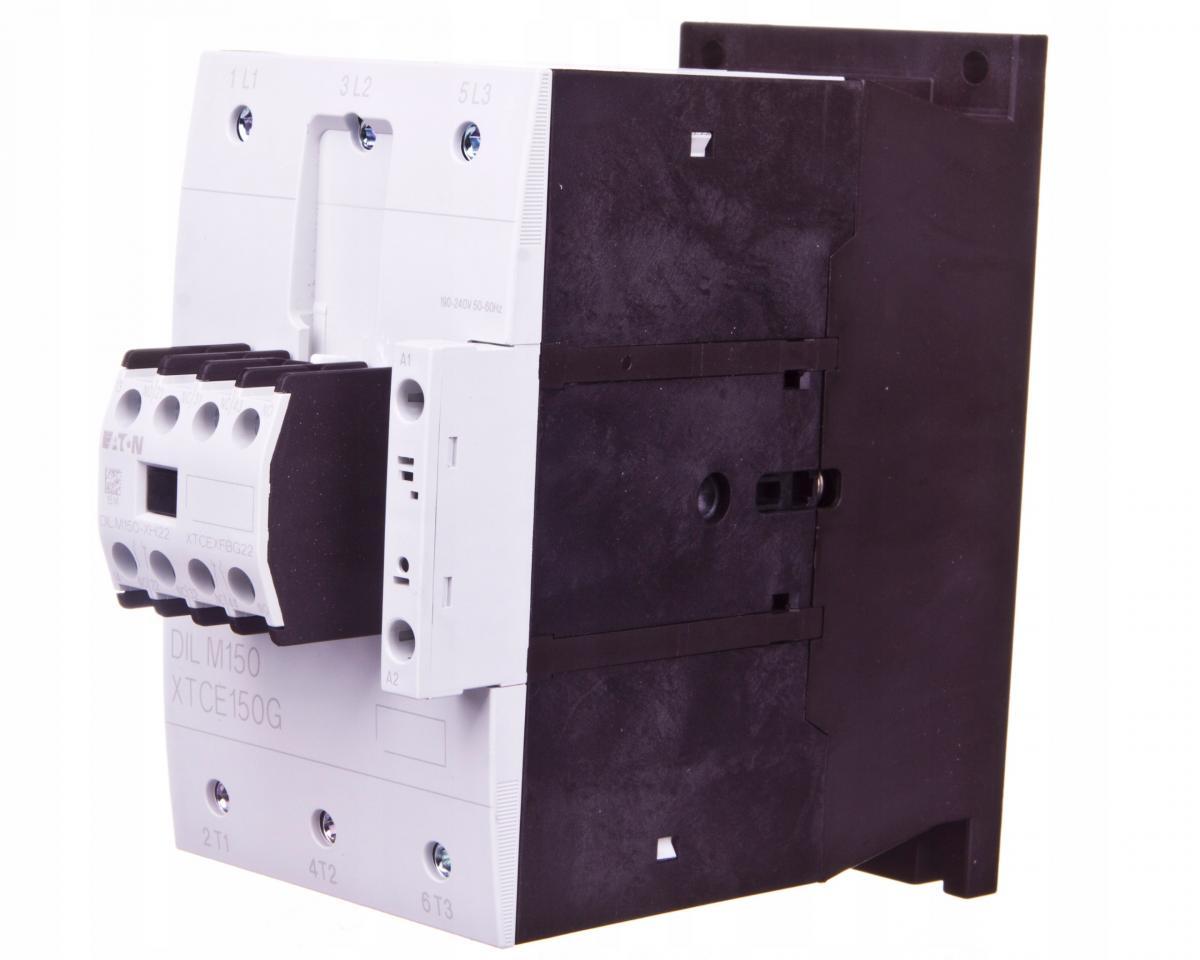

Stycznik mocy I=150A [AC-3] 2Z 2R DILM150-22(RAC240)

Producent: Eaton

Stycznik z podwójnym zaciskiem skrzynkowym zapewniającym niezawodne okablowanie przewodów o różnych przekrojach. Dzięki czołowym przyłączom możliwe jest szybko podłączanie okablowania. Cewki zakresowe z wbudowanym układem ochronnym i minimalną stratą mocy. Takie same wymiary styczników AC i DC pozwalają na korzystanie z tych samych akcesoriów. Dostępne akcesoria: podłączane moduły łączników pomocniczych i montaż boczny, blokada mechaniczna, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zwora punktu gwiazdowego, łączni równoległy, pokrywa ochronna IP2X Wbudowany styk pomocniczy w standardzie dla DILM od 7 do 38A, podwójne zaciski skrzynkowe. Możliwość beznarzędziowego połączenia styczników DILM od 7 do 15A z wyłącznikiem silnikowym PKZM0 za pomocą łącznika PKZM0-XDM12. W standardzie wbudowana ochrona przeciwprzepięciowa we wszystkich stycznikach z cewką DC. Cewki elektroniczne AC powyżej 115A - niskie zużycie energii, szeroki zakres napięcia pracy cewki. Cewki elektroniczne DC od 17A wzwyż - zalety jak powyżej , można je także sterować bezpośrednio z wyjść sterowników programowalnych PLC. Seria DILM posiada dopuszczenia morskie.

• Liczba styków głównych rozwiernych 0
• Liczba styków głównych zwiernych 3
• Liczba styków pomocniczych rozwiernych 2
• Liczba styków pomocniczych zwiernych 2
• Rodzaj napięcia sterowania AC
• Rodzaj podłączenia styków głównych Połączenie śrubowe
• Wersja modułowa nie
• Znamionowa moc pracy dla AC-3, 400 V 75 kW
• Znamionowa moc pracy dla AC-4, 400 V 33 kW
• Znamionowa moc pracy NEMA 93 kW
• Znamionowe napięcie sterowania Us dla AC 50 Hz 190 ... 240 V
• Znamionowe napięcie sterowania Us dla AC 60 Hz 190 ... 240 V
• Znamionowe napięcie sterowania Us dla DC 0 ... 0 V
• Znamionowy prąd pracy dla AC-4, 400 V 65 A
• Znamionowy prąd pracy Ie dla AC-1, 400 V 190 A
• Znamionowy prąd pracy Ie dla AC-3, 400 V 150 A
