Rozłączniki izolacyjne P do 100 A i krzywkowe łączniki sterownicze T0

Wydajne, wytrzymałe i kompaktowe łączniki krzywkowe T i rozłączniki izolacyjne P firmy Eaton są stosowane w przemyśle, handlu i budownictwie. Dziesięć podstawowych typów łączników/rozłączników (TM, T0, T3, T5, T5B, T6, T8, P1, P3 i P5) jest dostępnych w czterech różnych opcjach montażu (montaż natynkowy, montaż podtynkowy, montaż rozłączny i montaż na szynie DIN). Można je dobierać i konfigurować w różnorodnych sekwencjach łączenia.

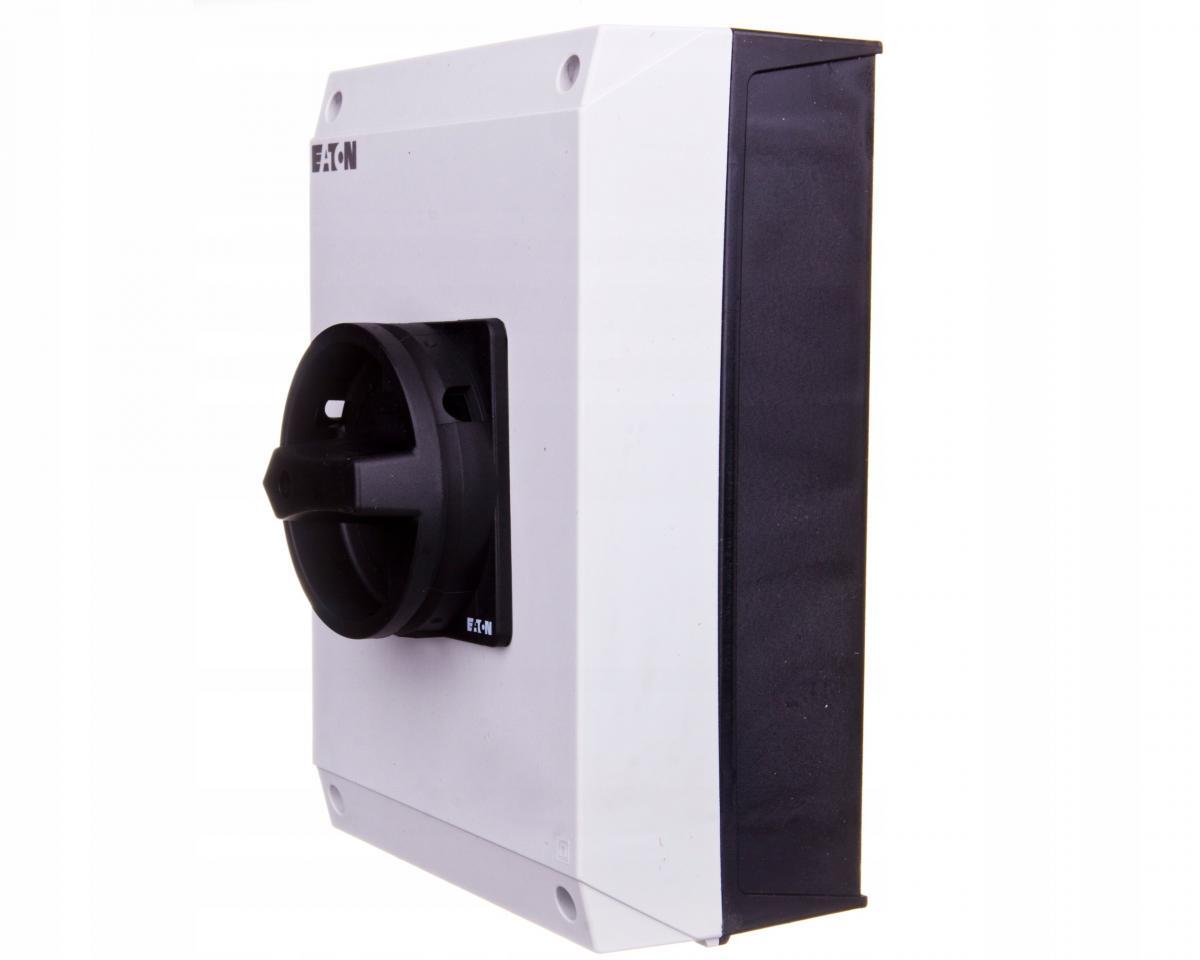

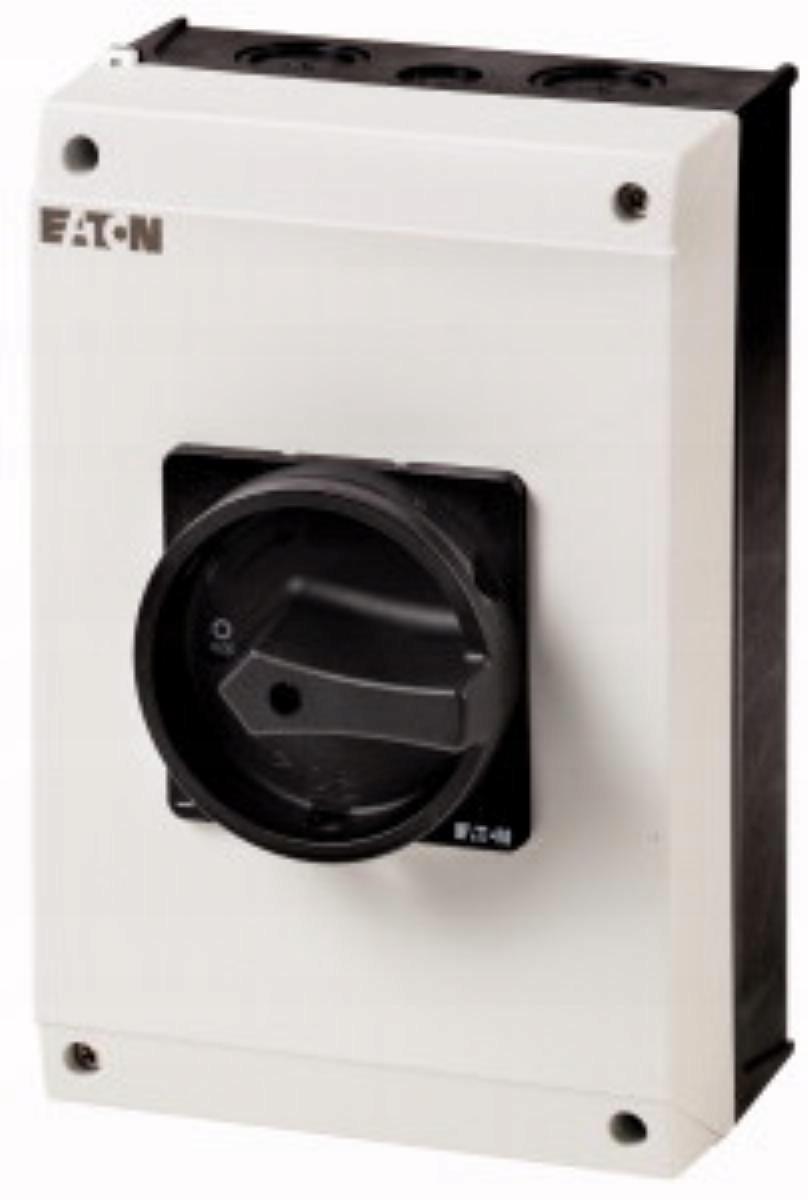

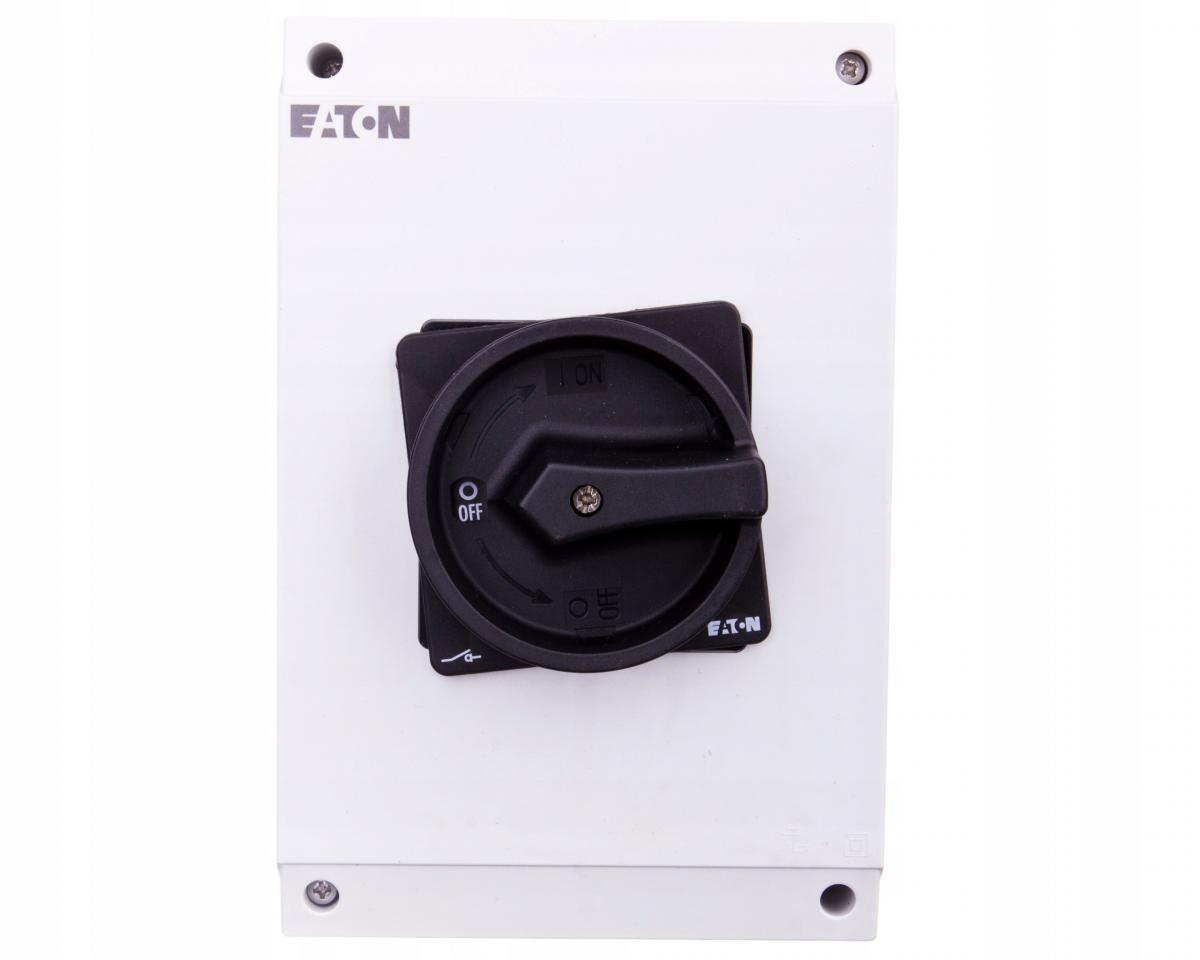

P3-63/I4/SVB-SW/HI11 Rozłącznik izolacyjny 3P 63A

• Liczba łączników: 1
• Znamionowy prąd ciągły dla AC-23, 400 V: 63 A
• kod celny: 85365080
• kraj pochodzenia: GB
• Liczba styków pomocniczych zwiernych: 1
• Liczba styków pomocniczych rozwiernych: 1
• Liczba biegunów: 3
• Znamionowy warunkowy prąd zwarciowy Iq [kA]: 4 kA
• Liczba styków pomocniczych przełącznych: 0
• Znamionowa moc pracy dla AC-23, 400 V [kW]: 30 kW
• Z mechanizmem ryglującym: Tak
• Wbudowany napęd silnikowy: Nie
• Jako wyłącznik awaryjny: Nie
• Jako rozłącznik główny: Tak
• Jako rozłącznik kompaktowy: Tak
• Jako rozłącznik bezpieczeństwa: Nie
• Jako rozłącznik remontowy: Tak
• Do montażu na płycie: Tak
• Opcjonalny napęd silnikowy: Nie
• Opcjonalny wyzwalacz napięciowy: Nie
• Znamionowy prąd ciągły Iu [A]: 63 A
• Stopień ochrony (IP) części czołowej: IP65
• Rodzaj podłączenia styków głównych: Połączenie śrubowe
• Rodzaj elementu wykonawczego: Napęd obrotowy na drzwi
• Do montażu tablicowego 4-otworowego: Nie
• Do montażu czołowego centralnie: Nie
• Do instalacji w tablicach rozdzielczych: Nie
• Do montażu pośredniego: Nie
• Maksymalne znamionowe napięcie pracy Ue AC [V]: 690 V
• Budowa urządzenia: Kompletne urządzenie w obudowie
• Znamionowa moc pracy dla AC-3, 400 V [kW]: 30 kW
• Znamionowe napięcie pracy [V]: 690 V
• Znamionowy wytrzymywany prąd krótkotrwały Icw [kA]: 1.26 kA
• Kolor elementu sterowniczego: Czarny
• Znamionowy prąd ciągły dla AC-21, 400 V [A]: 63 A
• Zdolność łączeniowa przy 400 V [kW]: 30 kW
• Jako przełącznik nawrotny: Nie
• Stopień ochrony (NEMA): 12
• Producent: EATON ELECTRIC
• Marka: EATON ELECTRIC
• Kod produktu: 158259
• EAN: 4015082073459

Stopień ochrony IP65 Napięcie znamionowe 690 V AC Prąd znamionowy Do 315 Amperów

Łączniki krzywkoweminiaturowe TM

Łączniki krzywkowe miniaturowecharakteryzują się szczególnie małymirozmiarami oraz prostą obsługąi instalacją. Do wyboru znajduje sięwiele ich wersji.Obciążalność znamionowa łącznikówTM wynosi 3 kW [AC-23A, 400V50Hz].Znamionowy prąd ciągły Iu wynosi 10A.Miniaturowe łączniki krzywkowe TMsą stosowane głównie jako przełącznikiZAŁ.-WYŁ., łączniki stopniowe, sterujące,kodowe i rozłączniki prądów pomocniczych

Łączniki krzywkowe T

Łączniki krzywkowe T przeznaczone sądo bardzo elastycznych, kompaktowychi trwałych systemów przełączających.Łączniki typu T0, T3, T5B, T5, T6, T8występują w czterech różnych wersjach.Obciążalność znamionowa łącznikówjest w zakresie od 6,5 kW do 132 kW[AC-23A, 400V50Hz], a prądyznamionowe Iu od 20 A do 315 A.Znamionowy prąd ciągły Iu znajduje sięmiędzy 20 A i 315 A.Łączniki krzywkowe mają szeroki zakreszastosowań.

Rozłączniki P

Rozłączniki P1 do 32 A, P3 do 100 A, P5 do 315 A mają trwałą budowę. Ręczny napęd działa w bezpośrednim połączeniu na styki. Przy wyłączaniu styki są otwierane w sposób wymuszony. Obok zastosowania jako łączniki główne, z funkcją lub bez funkcji wyłączania awaryjnego, rozłączniki P są stosowane jako łączniki ZAŁ.- WYŁ. oraz jako łączniki konserwacyjne i remontowe lub rozłączniki bezpieczeństwa.

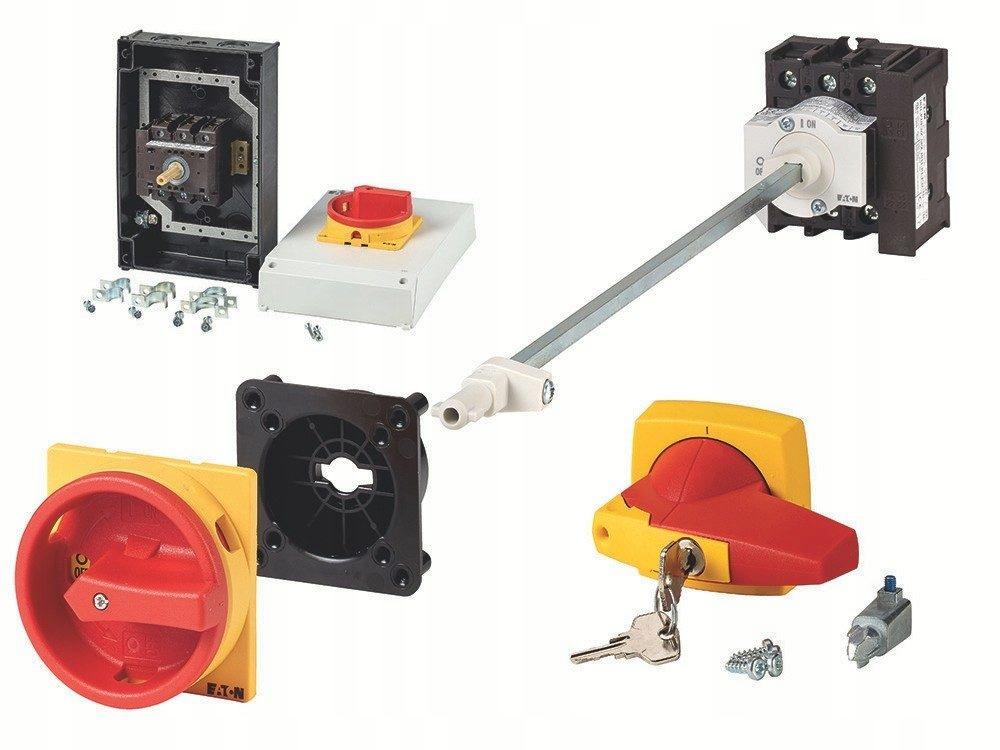

Dostępne akcesoria

Łączniki krzywkowe T i rozłączniki izolacyjne P firmy Eaton są dostępne z różnymi długościami wałków, rączkami w różnorodnych kolorach i szeroką gamą akcesoriów.

Ekran EMC

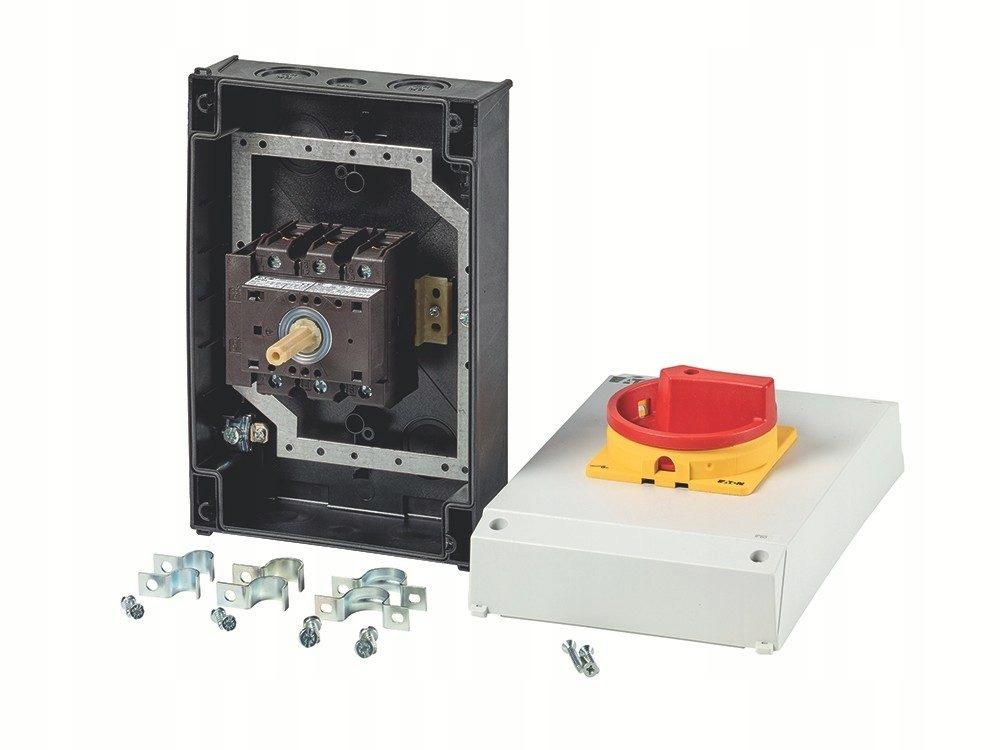

Rozłączniki izolacyjne w obudowie T0, P1 i P3 są dostępne z fabrycznie zmontowanym stalowym ekranem EMC (kompatybilność elektromagnetyczna).
