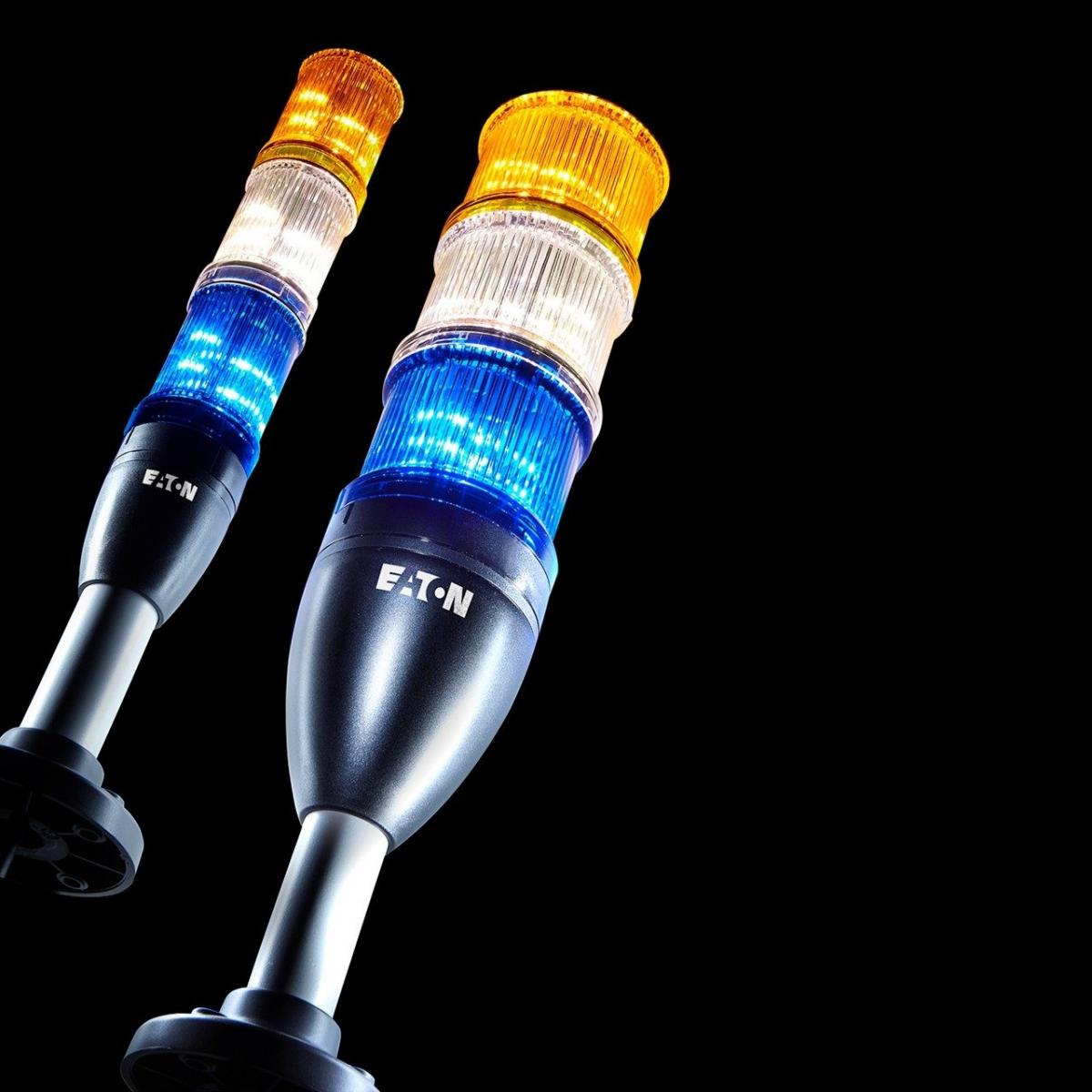

Kolumny sygnalizacyjne SL4/SL7

Jasne, głośne i wytrzymałe kolumny sygnalizacyjne SL7 i SL4 z serii Moeller firmy Eaton umożliwiają proste monitorowanie i sygnalizowanie stanów roboczych maszyn i systemów. Dzięki zastosowaniu wysokowydajnych diod LED i głośnych modułów akustycznych niezawodnie sygnalizują stany pracy nawet w niekorzystnych warunkach oświetleniowych. Ze względu na wysoki stopień ochrony (IP66), trudne warunki otoczenia i zewnętrzne aplikacje nie stanowią żadnego problemu. Kolumny sygnalizacyjne mogą być łatwo przystosowane do każdej aplikacji.

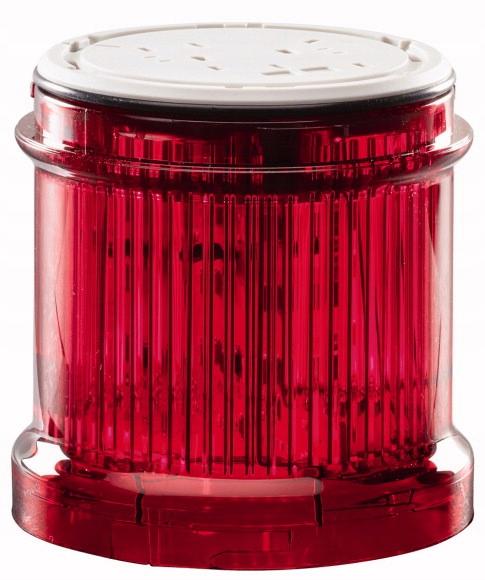

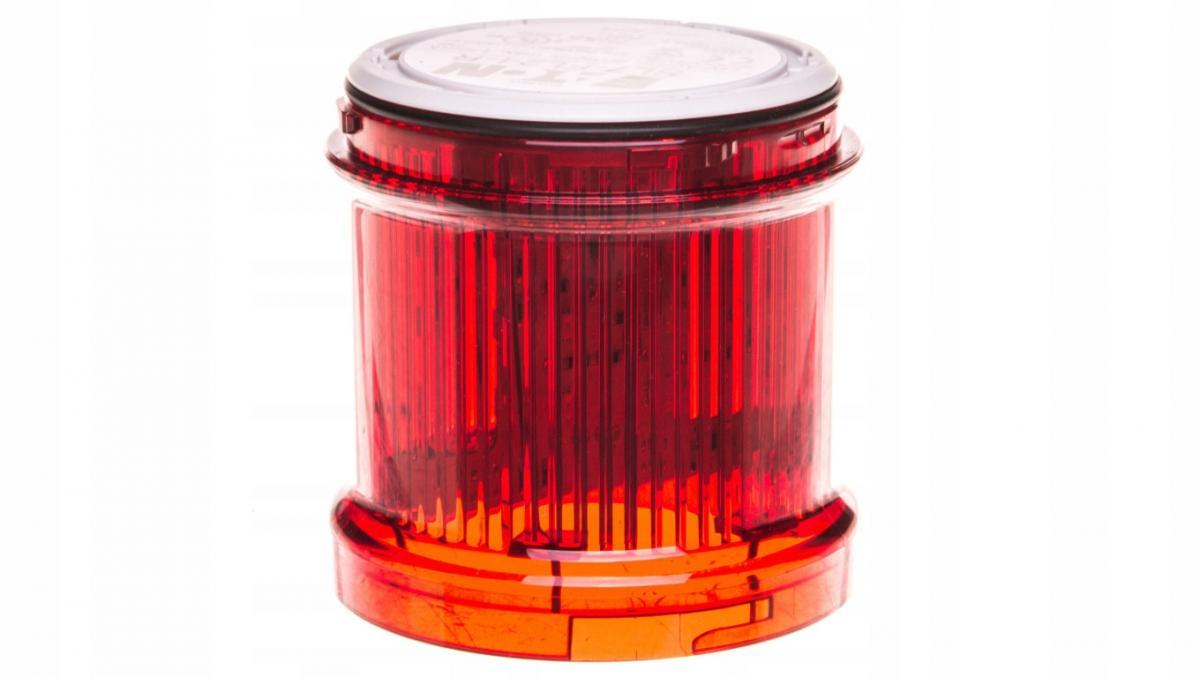

SL7-FL24-R Moduł błyskowy LED 24VAC/DC czerwony

• Stopień ochrony (IP): IP66
• ilość w opakowaniu zbiorczym: 1 szt
• ilość w opakowaniu zbiorczym: 1
• kod celny: 85318095
• kraj pochodzenia: AT
• Średnica zewnętrzna [mm]: 73 mm
• Napięcie pracy dla AC 50 Hz [V]: 24 V
• Napięcie pracy dla AC 60 Hz [V]: 24 V
• Napięcie pracy dla DC [V]: 24 V
• Źródło światła: LED
• Stopień ochrony (NEMA): 4X
• Funkcja: Światło błyskające
• Kolor obudowy: Czarny
• Rodzaj napięcia: AC/DC
• Rodzaj źródła światła: LED
• Kolor: Żółty
• Producent: EATON ELECTRIC
• Marka: EATON ELECTRIC
• Kod produktu: 621454
• EAN: 4015081678242

Moduł sygnalizacji dźwiękowej: Do 8 różnych dźwięków

Stopień ochrony: IP66

Montaż: Do 9 różnych opcji

Główne cechy

• Technologia LED dla wszystkich funkcji i najczęstszych napięć
• Wysokowydajne diody LED dla lepszej widoczności
• Regulowane poziomy głośności dla różnych sytuacji środowiskowych (do 100 dB)
• Do ośmiu różnych typów sygnałów
• Uniwersalne opcje montażu
• Komunikacja przez system SmartWire-DTTM

Szybko, wydajnie, uniwersalnie i bezbłędnie.

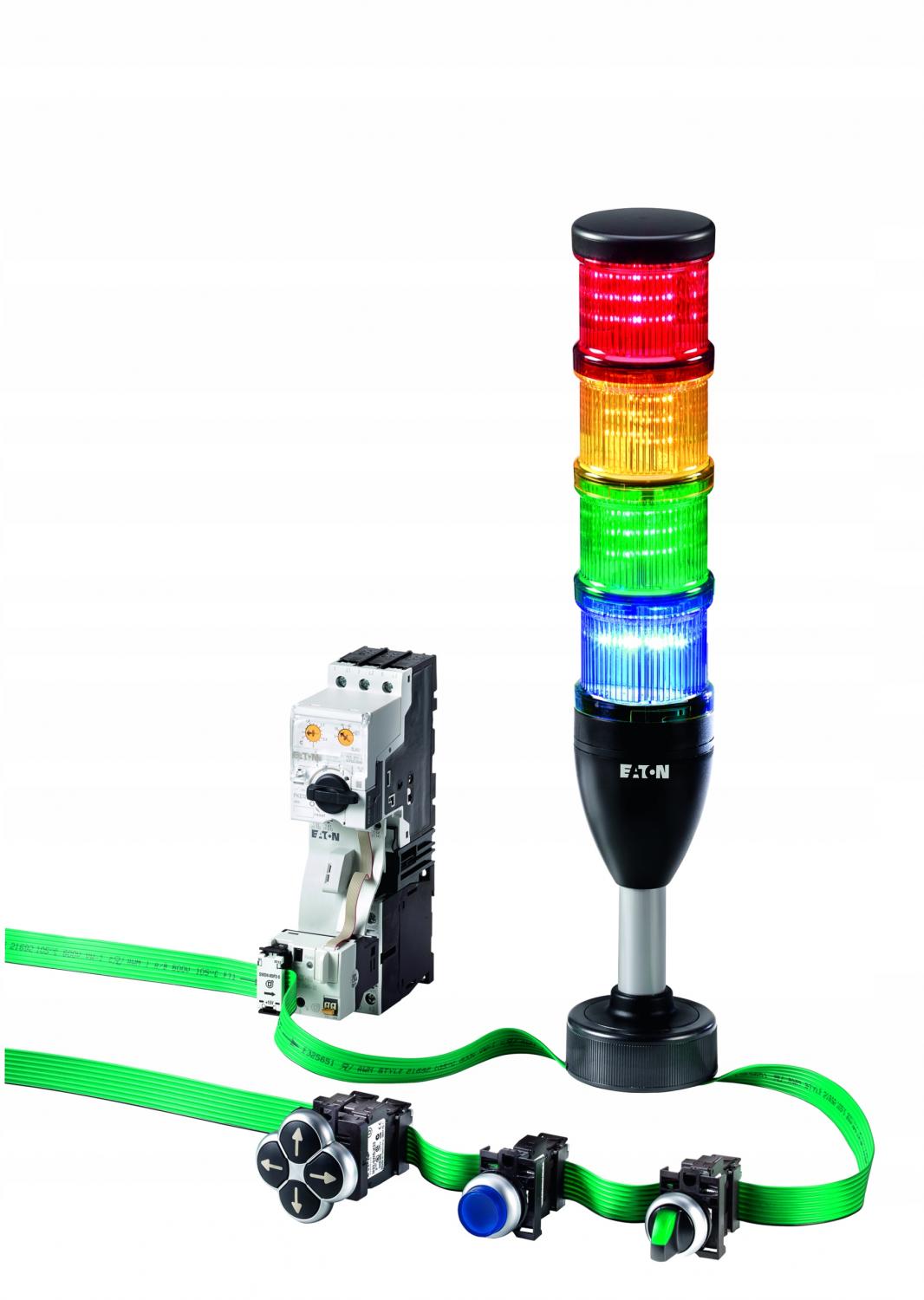

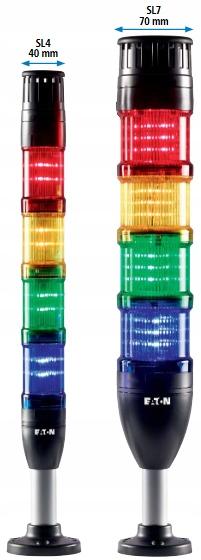

Kolumny sygnalizacyjne firmy Eaton zostały zaprojektowane do elastycznych zastosowań, nawet w niekorzystnych warunkach instalacji, niezależnie od tego, czy jest to brak prześwitu w suficie, czy też sytuacje, które wymagają różnych sygnałów z każdej strony urządzenia. Dwie dostępne średnice 40 mm i 70 mm umożliwiają dostosowanie kolumn do każdej aplikacji. Możliwość połączenia ich poprzez system SmartWire-DT dodatkowo zwiększa wydajność urządzeń.

Szybka, wyraźna i elastyczna sygnalizacja stanów pracy.

Kolumny sygnalizacyjne SL7 i SL4 informują o stanach maszyn za pomocą sygnałów świetlnych i dźwiękowych, co sprawia, że są one łatwo rozpoznawalne z dużej odległości. Sygnały świetlne mogą być w postaci światła ciągłego, sygnału pulsującego, światła migającego i - dzięki wysokowydajnym diodom LED używane nawet jako światło stroboskopowe. Sygnały dźwiękowe mogą być w formie tonu ciągłego, pulsującego lub jednego z ośmiu różnych dźwięków.

Kolumny sygnalizacyjne Eaton to zestaw składający się z podstawy oraz modułów świetlnych i akustycznych. Jedna kolumna może składać się z maksymalnie 5 segmentów (lub 10 przy zastosowaniu podstawy obustronnej). Producent zwiększył poziom jasności i głośności produktów oraz opracował kilka wariantów akustycznych, aby polepszyć efekt sygnalizacyjny. W rezultacie każda zmiana stanu instalacji, np. brak materiału, awaria czy ryzyko wystąpienia zagrożenia, sygnalizowana jest w odmienny, łatwy do interpretacji sposób.

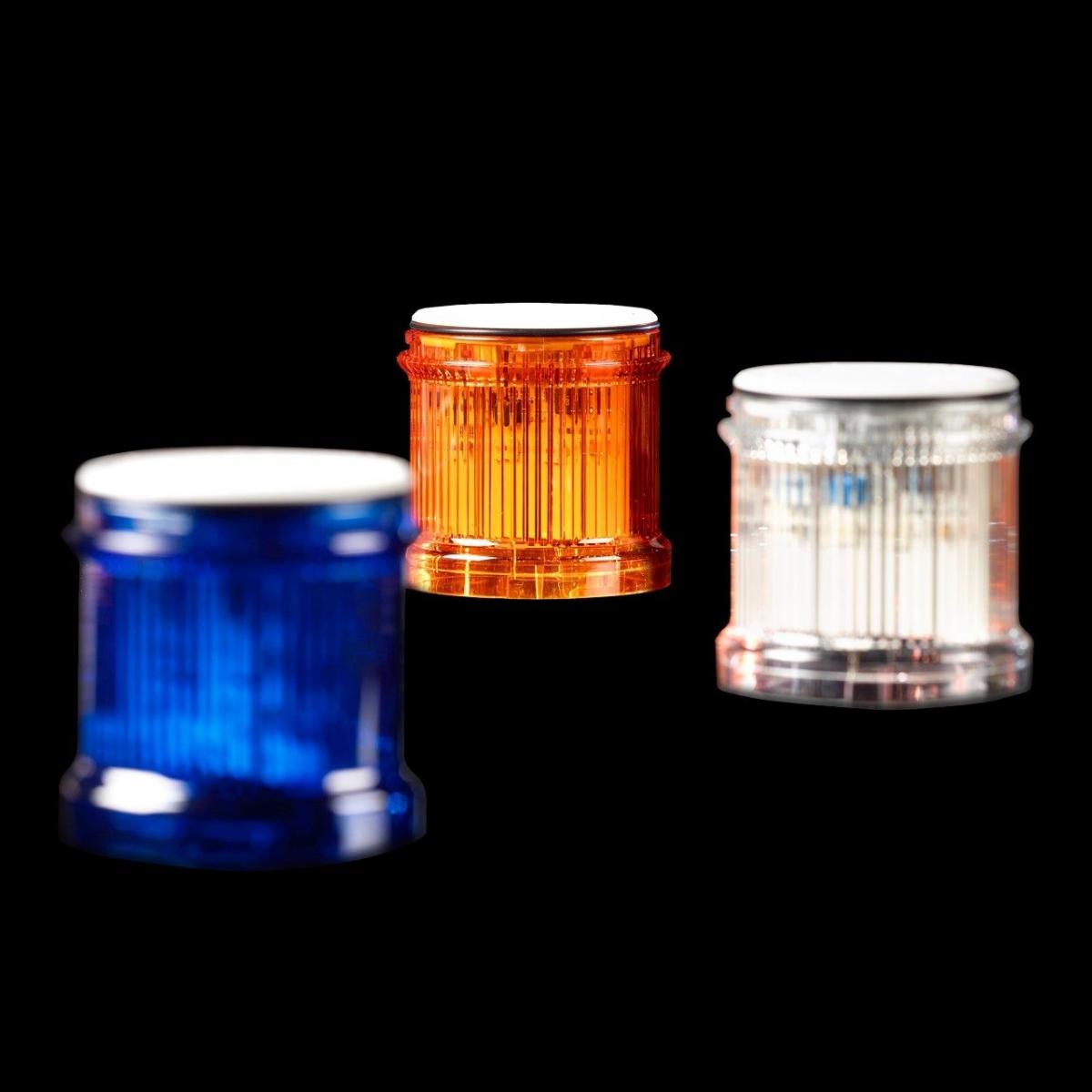

Sygnał generowany przez kolumny – w tym jego rodzaj i stopień ważności – musi być zawsze rozpoznawalny jednoznacznie i natychmiast, nawet z dużej odległości. Aby rozwiązania były lepiej widoczne, Eaton zastosował diody LED oraz diody o wysokiej wydajności (tzw. diody mocy – tylko w wersji SL7). Sygnalizatory są dostępne w wersjach zasilania 24 V AC/DC, 120 V AC i 230 V AC oraz 24 V AC/DC dla LED-ów o wysokiej wydajności – te ostatnie świecą 5-6 razy mocniej od standardowych. Użytkownicy mają do wyboru 6 kolorów oraz różne tryby (światło ciągle, pulsujące, błyskowe oraz błyskowe zmiennej częstotliwości). Dostępne są także moduły akustyczne z możliwością dobrania do 8 tonów sygnałów dla różnych rodzajów usterek i ustawienia głośności do 100 dB. Funkcje te pozwalają korzystać z urządzeń nawet w szczególnie hałaśliwym środowisku. Poszczególne moduły świetlne dostępne są w kolorach: jednolicie czerwonym, żółtym, zielonym, niebieskim, białym oraz pomarańczowym/bursztynowym.

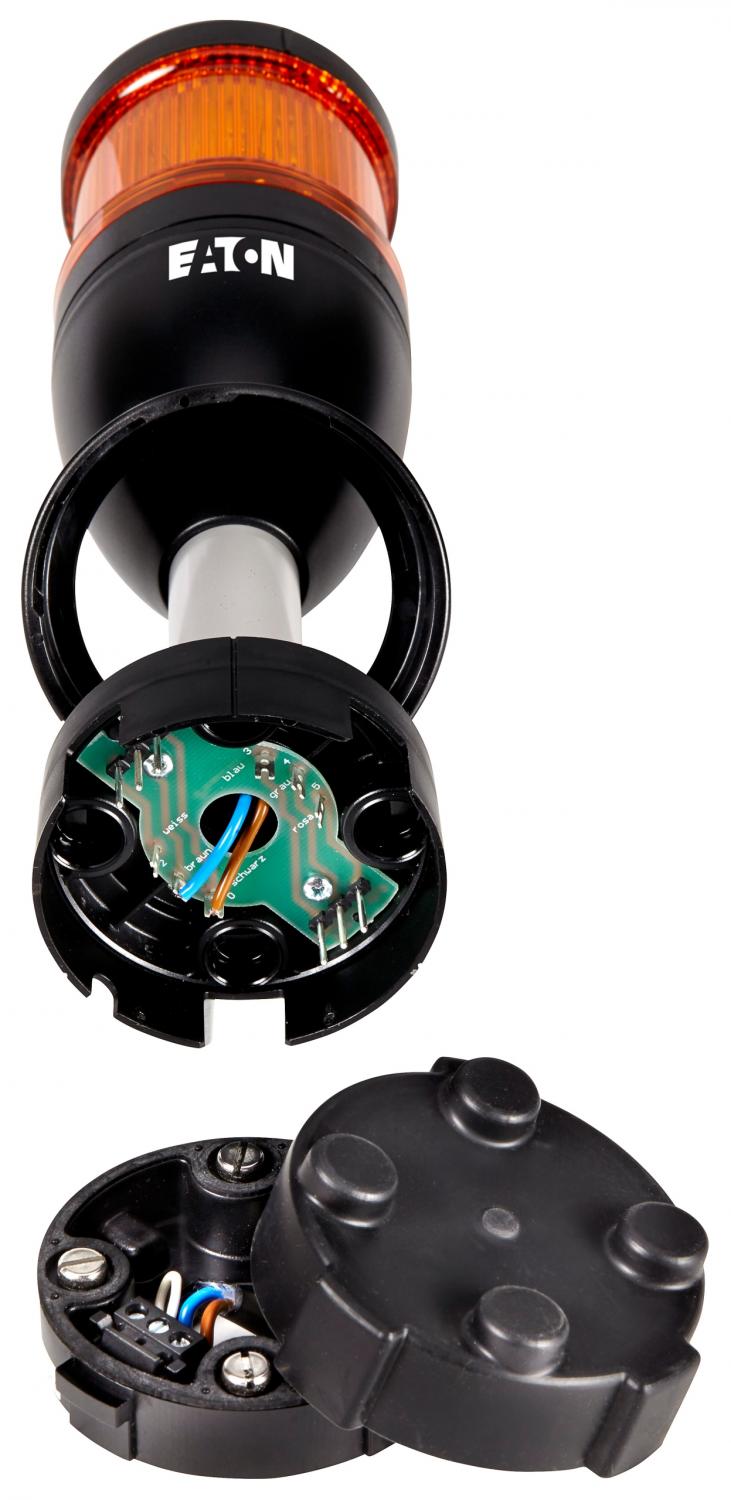

Mocowanie bagnetowe zastosowane w szybkim systemie montażu uprościło i przyspieszyło instalację o połowę, tym samym redukując jej koszt. Podłączenia elektryczne dolnej sekcji adaptera montuje się tylko raz. Następnie segment przykręcany jest śrubami do maszyny na stałe. Po przetransportowaniu kolumna sygnalizacyjna może zostać zamontowana w ramach jednej operacji. Oprócz adaptera umożliwiającego szybką instalację, dostępny jest także szeroki zakres uchwytów mocujących i kątowników.

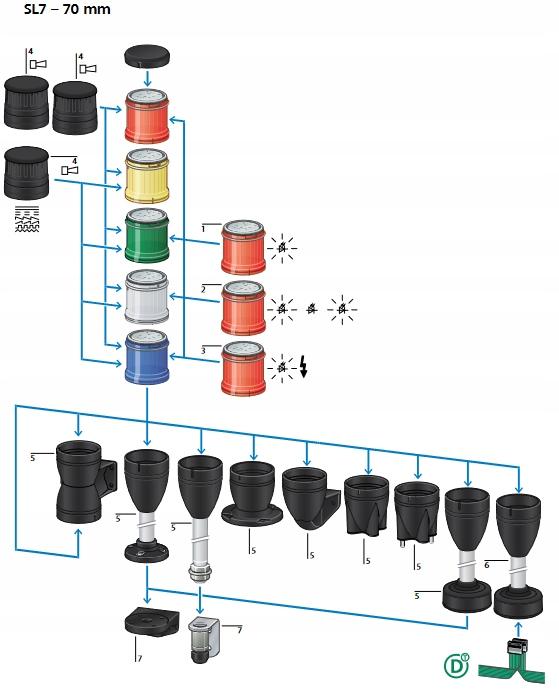

Kolumny sygnalizacyjne SL7 – przegląd systemu

• 1 Moduł oświetleniowy LED/LED mocy, sygnał ciągły
• 2 Moduł oświetleniowy LED, sygnał pulsujący 2 Hz
• 3 Moduł oświetleniowy LED/LED mocy, sygnał błyskowy 1,4 Hz
• 4 Moduł akustyczny
• 5 Moduł podstawowy
• 6 Moduł podstawowy z możliwością podłączenia do systemu SmartWire-DT 7 Akcesoria dodatkowe
• 7 Akcesoria dodatkowe

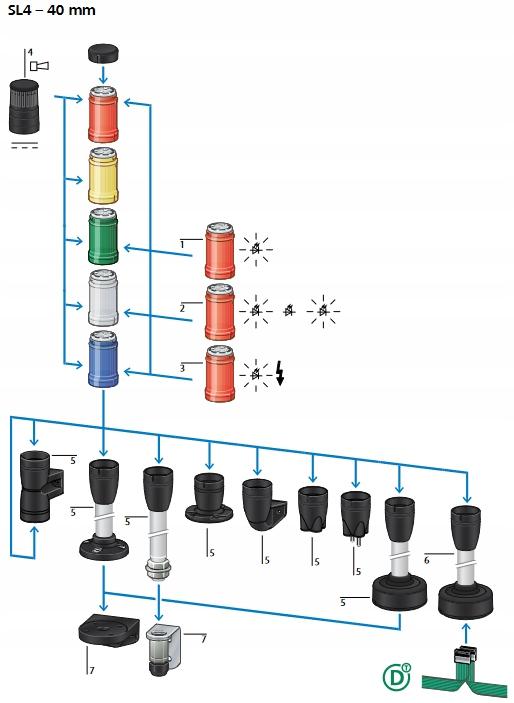

Kolumny sygnalizacyjne SL4 – przegląd systemu

• 1 Moduł oświetleniowy LED/LED mocy, sygnał ciągły
• 2 Moduł oświetleniowy LED, sygnał pulsujący 2 Hz
• 3 Moduł oświetleniowy LED/LED mocy, sygnał błyskowy 1,4 Hz
• 4 Moduł akustyczny
• 5 Moduł podstawowy
• 6 Moduł podstawowy z możliwością podłączenia do systemu SmartWire-DT 7 Akcesoria dodatkow
• 7 Akcesoria dodatkowe
