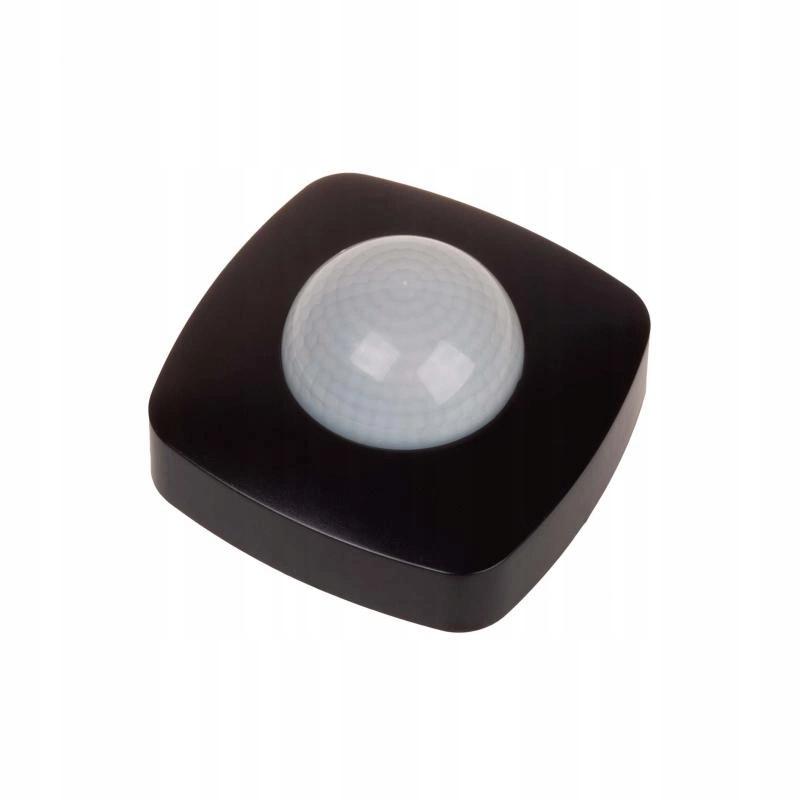

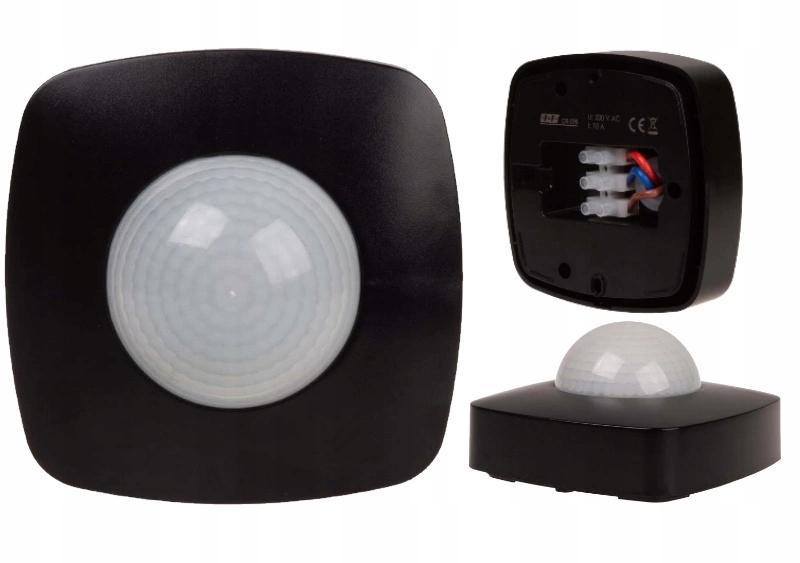

Czujnik ruchu z funkcją obecności

F&FDR-09B-IP65

✔️ Hermetyczny czujnik ruchu na podczerwień z funkcją czujnika obecności

✔️ Czujnik ruchu pozwala na automatyczne, czasowe włączenie światła

✔️ W przypadku pojawienia się osoby lub innego obiektu w takich miejscach jak:

• Korytarze.
• Podwórza.
• Podejścia i podjazdy.
• Garaże, itp.

✔️ Czujnik ruchu może pracować wewnątrz i na zewnątrz pomieszczeń ponieważ posiadastopień ochrony IP65.

✔️ Próg aktywacji zmierzchowej: 32000 Lx

Zestaw zawiera:

• 1szt. Hermetycznyczujnik ruchu DR-09B-IP65

Działanie czujnika ruchu

✅ Czujnik wykrywa źródła promieniowania podczerwonego.

✅ Analizuje takie parametry, jak: wielkość obiektu, ilość emitowanego ciepła oraz szybkość przemieszczania się pomiędzy poszczególnymi sektorami detekcji.

✅ Czujnik wykrywa ruch w osi i promieniu własnym.

✅ Ruch w polu detekcji powoduje automatyczne załączenie oświetlenia.

✅ Od momentu załączenia ciągły ruch powoduje trwałe załączenie oświetlenia.

✅ Dopiero brak ruchu w polu detekcji wyzwala czas podtrzymania oświetlenia.

✅ Ponowny ruch w polu detekcji i jego zanik w trakcie odmierzania czasu, wyzwoli czas podtrzymania od początku.

➡️ Charakter działania pozwala wykorzystać DR-09-IP65 jako czujnik obecności.

➡️ Obszar pola detekcji wynosi: dla obecności do 6 m średnicy, a dla ruchu do 20 m średnicy.

➡️ Czujnik ruchu wyposażony jest w automat zmierzchowy, uniemożliwiający załączenie sterowanego oświetlenia w ciągu dnia.

➡️ Stan detekcji i gotowość do załączenia oświetlenia aktywowane są dopiero po zmierzchu.

➡️ Moment aktywacji czujnika może być korygowany przez użytkownika potencjometrem.

➡️ Dodatkowo istnieje możliwość regulacji czasu załączenia odbiornika w zakresie 3 s - 9 min.

Dane techniczne

• Napięcie zasilania: 195÷265 V AC
• Maksymalny prąd obciążenia AC-1: 10 A
• Czas wyłączenia: 3 s ÷ 9 min. (± 2 min.)
• Próg aktywacji zmierzchowej: 3÷2000 Lx
• Detekcja ruchu: 0,6÷1,5 m/s
• Pole detekcji poziomej: 360°
• Maks. regulowany promień detekcji (h: 2.5 m, Temp. 24 °C): 10 m
• Wysokość montażu czujnika: 2,0 m ÷ 6,0 m
• Rodzaj detekcji: promieniowanie podczerwone

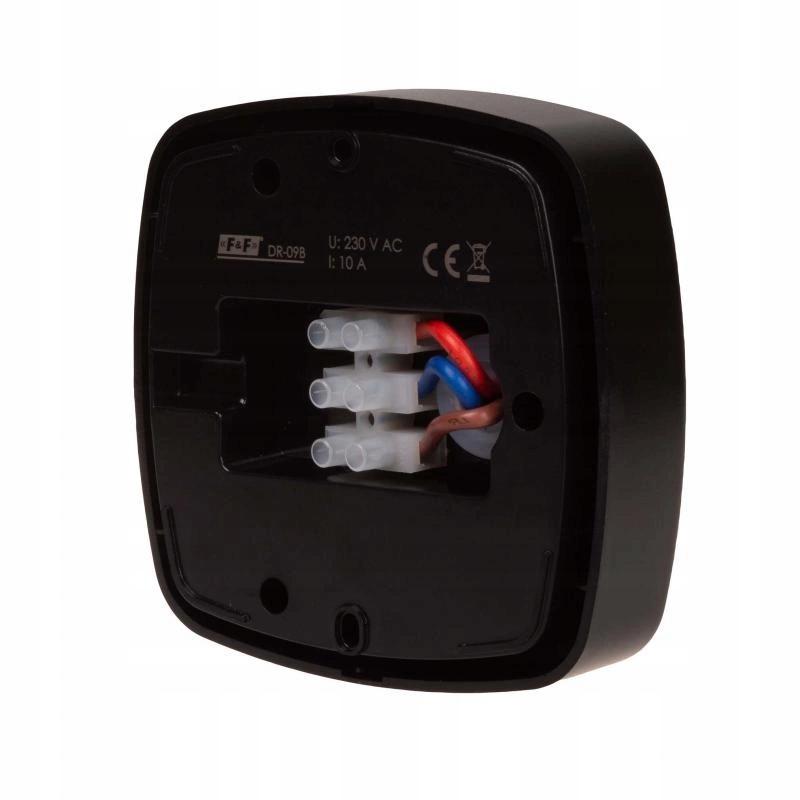

• Przyłącze: zaciski 1,5 mm²
• Moment dokręcający: 0,3 Nm
• Pobór mocy: 0,5 W
• Pobór mocy czuwanie/praca: 0,10 W / 0,45 W
• Temperatura pracy: -20÷40°C

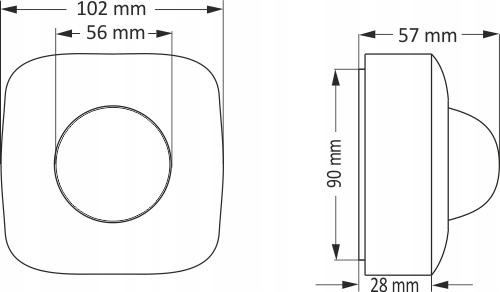

• Wymiary: 102×102 mm, h: 55 mm
• Montaż: natynkowy
• Stopień ochrony: IP65 - hermetyczny

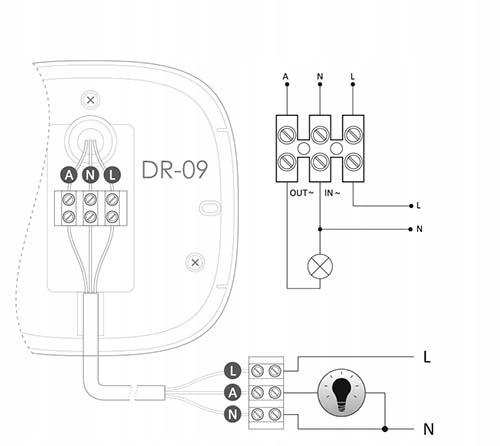

Schemat podłączenia

A.- Czerwony

N- Niebieski

L- Brązowy

O Producencie F&F

Firma F&F powstała w 1992 roku. Wyłoniła się z firmy handlowo-usługowej działającej w branży elektronicznej.

Doświadczenie właścicieli z zakresu elektroniki i elektrotechniki pozwoliło stworzyć firmę o profilu produkcyjnym, oferującą elektroniczne urządzenia sterujące dla automatyki domowej i przemysłowej.

F&F jest znaną w Polsce marką, a wyroby pod nią produkowane trafiają również na rynki Ukrainy, Białorusi, Litwy, Łotwy, Czech, Słowacji, Węgier, Rumunii, Serbii, Niemiec, Grecji, Irlandii, Szwecji, Norwegii, Portugalii, Chile i Stanów Zjednoczonych.

Dewizą firmy jest tworzenie innowacyjnych rozwiązań dla partnerów.
