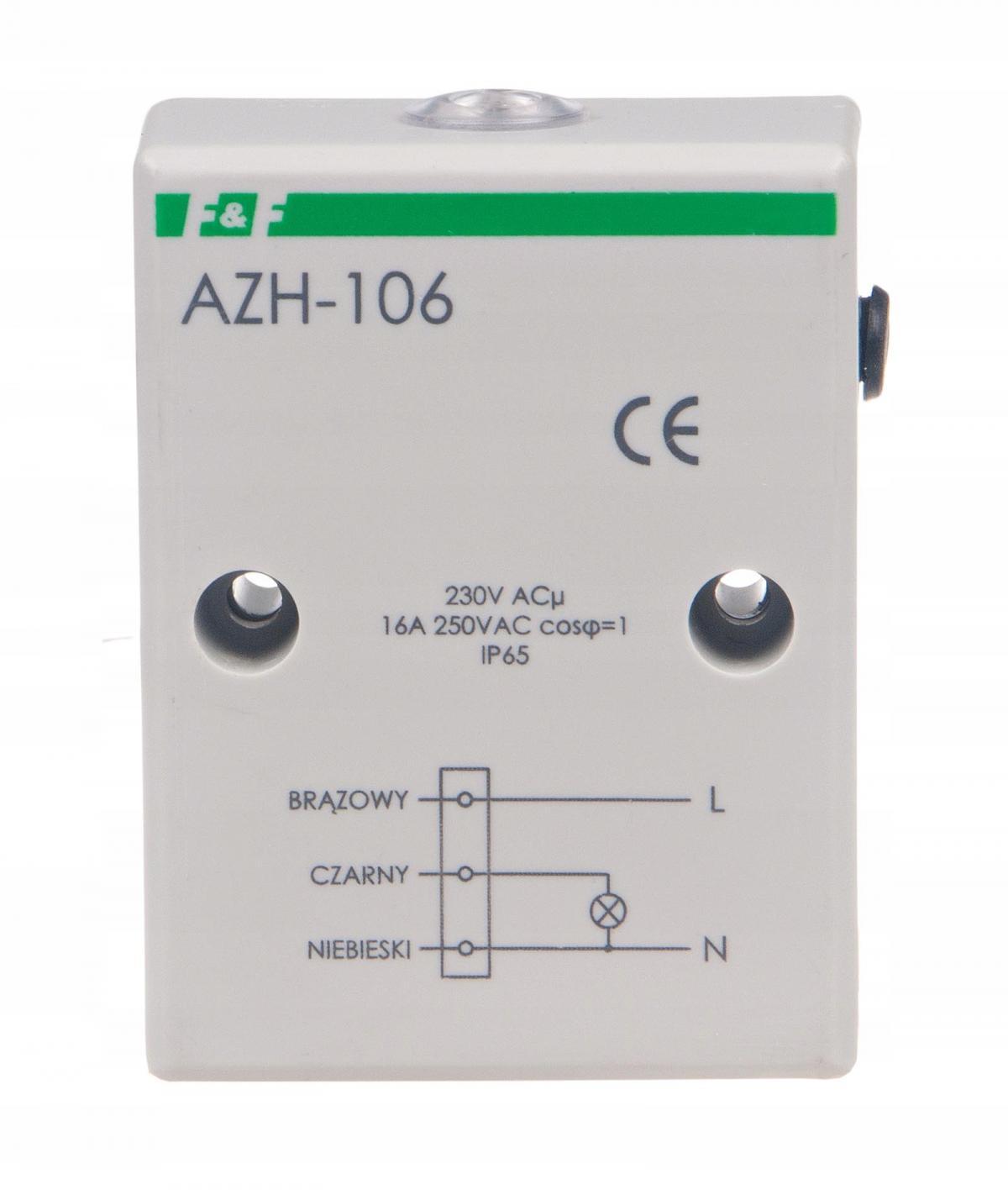

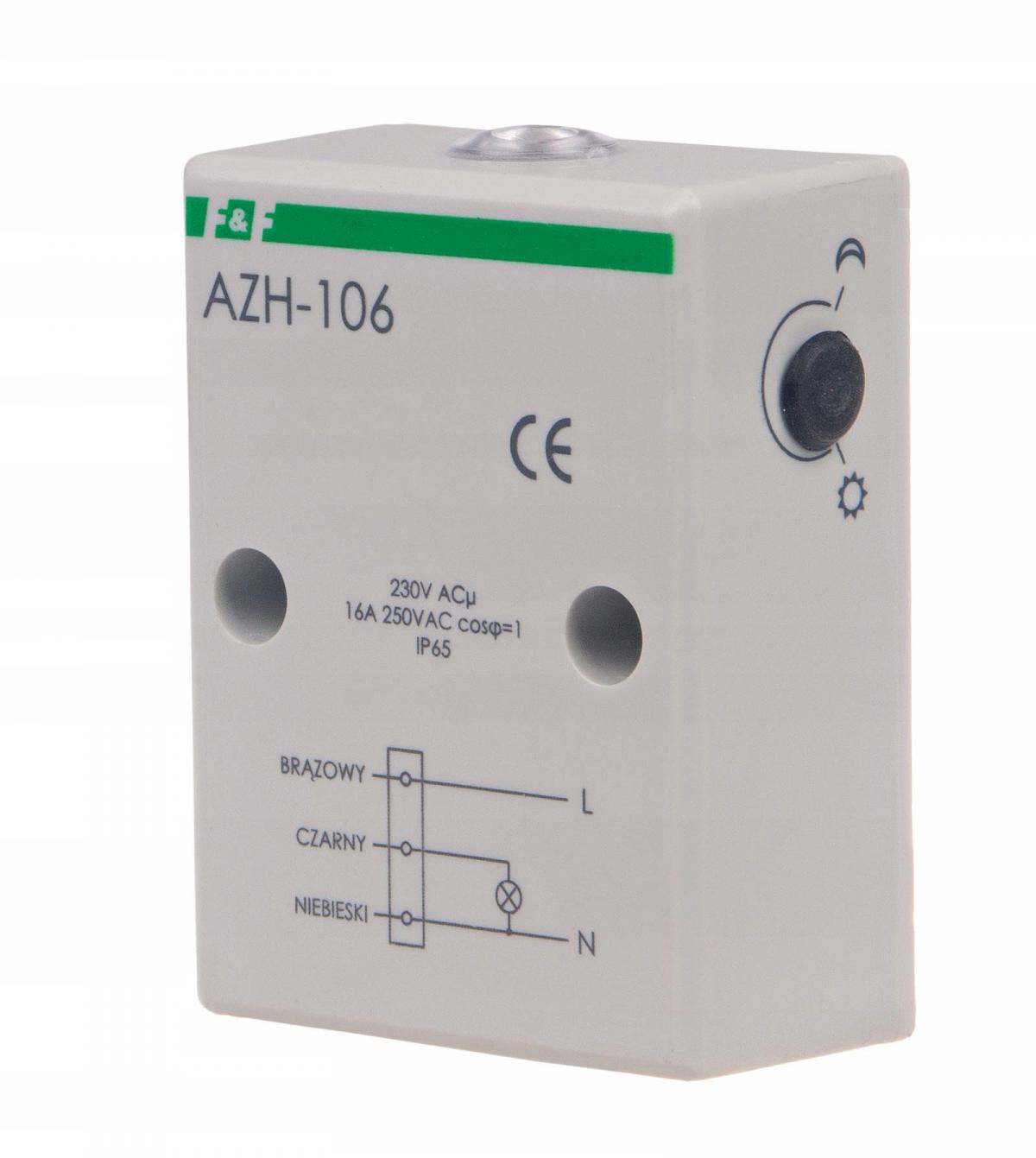

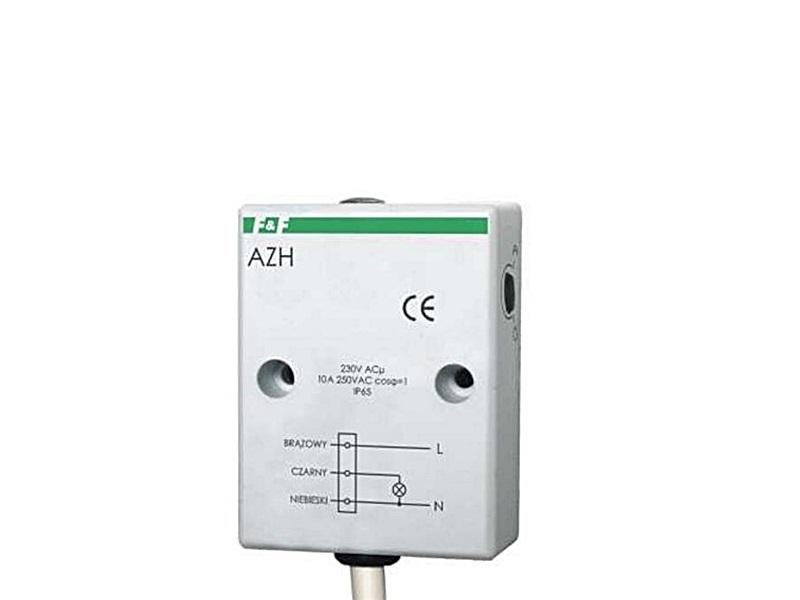

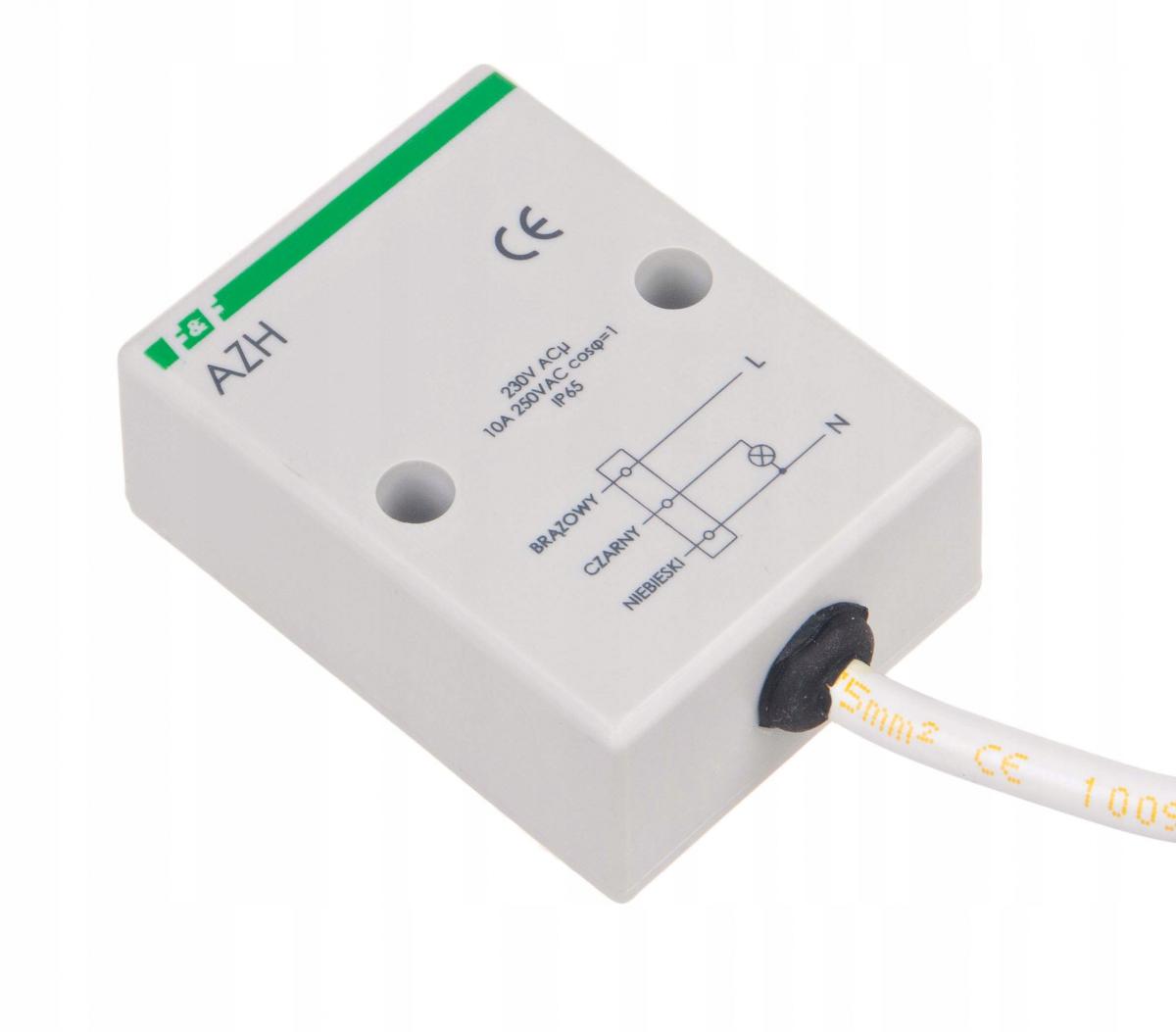

AUTOMAT ZMIERZCHOWY AZH-106

Z wewnętrznym czujnikiem światłoczułym

Hermetyczny. Montaż natynkowy. 16 A.

Przeznaczenie

• Automat zmierzchowy służy do automatycznego załączania oświetlenia ulic, placów, wystaw, reklam, itp. o zmierzchu i wyłączania tegoż oświetlenia o świcie.

Działanie

• Automat umieścić w miejscu o stałym dostępie naturalnego światła dziennego, które zmianami swej intensywności będzie powodować załączanie i wyłączanie oświetlenia. Pora załączenia oświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę “księżyca“ - załączy później, obrót w stronę “słoneczka“  - załączy wcześniej. Automat posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu.

Uwaga

• W przypadku kontroli działania automatu cały automat szczelnie przykryć, np. pudełkiem tekturowym lub ciemną, grubą tkaniną. Zakrycie tylko oczka sondy, np. palcem jest niewystarczające,gdyż natężenie światła słonecznego jest bardzo silne i przenika do fotoelementu przez plastikową obudowę i ludzkie ciało.

Dane techniczne:

• zasilanie 230 V AC
• prąd obciążenia<16 A
• próg zadziałania - regulowany 2÷1000 Lx
• próg zadziałania - ustawiony ok. 7 Lx
• histereza ok. 15 Lx
• opóźnienie zadziałania włączenia 1÷15 s
• opóźnienie zadziałania wyłączenia 10÷30 s
• pobór mocy 0,56 W
• stopień ochrony automatu IP 65

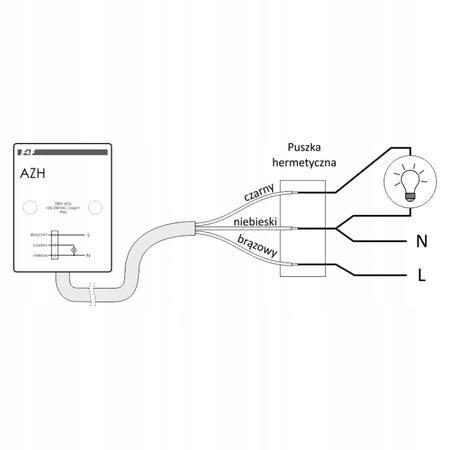

• przyłącze OMY 3×1,0 mm²; l=0,8 m
• temperatura pracy-25÷50 °C
• wymiary 50×67×26 mm
• montaż dwa wkręty do podłoża
