TECHNIKA INSTALACYJNA

AFRISO-ZAW KUL.BEV DN 20 2-DROG.Z SIŁ. 9021200

(0 opinii)
AFRISO

Indeks: 78408
Indeks producenta: 9021200
EAN: 5907718972054
Producent: AFRISO

Status: .NATYCHMIAST.
Dostępność: 56
585,90 PLN
Ilość
Dodaj do koszyka
do porównania do przechowalni
Zadaj pytanie
Powiadom o dostępności
{sections:[{items:[{type:TEXT,content:

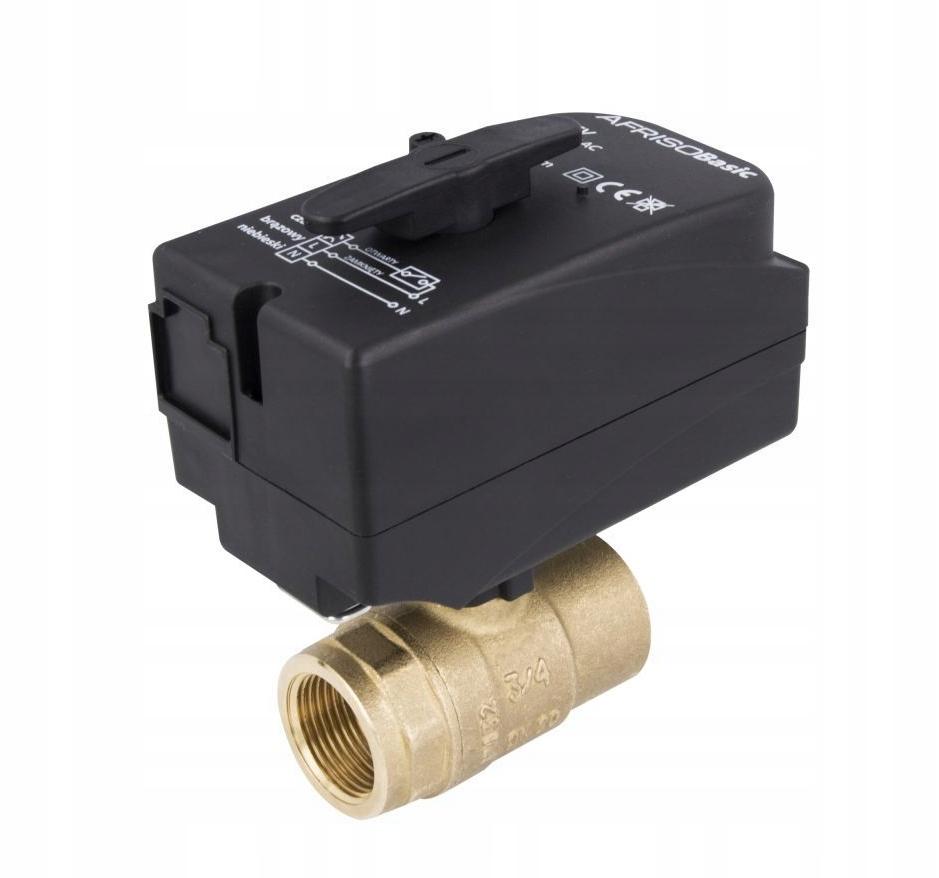

2-drogowy zawór kulowy z siłownikiem BEV, DN20, Rp3/4, Kvs 45 m3/h, 230 V AC, NC ( 9021200 )

}]},{items:[{type:TEXT,content:

Zastosowanie

Zawory kulowe BEV przeznaczone są do instalacji wodnych centralnego ogrzewania lub klimatyzacyjnych jako elementy odcinające. Zawory kulowe sterowane są sygnałem SPST (2-punktowym) i mogą być uruchamiane z dowolnego termostatu lub przełącznika.

Opis i działanie

Zawory kulowe BEV zbudowane są z dwóch głównych elementów - zaworu oraz siłownika elektrycznego.

Siłownik zaworu montuje się przy użyciu metalowej klamry w zaworach DN15 ÷ DN32.

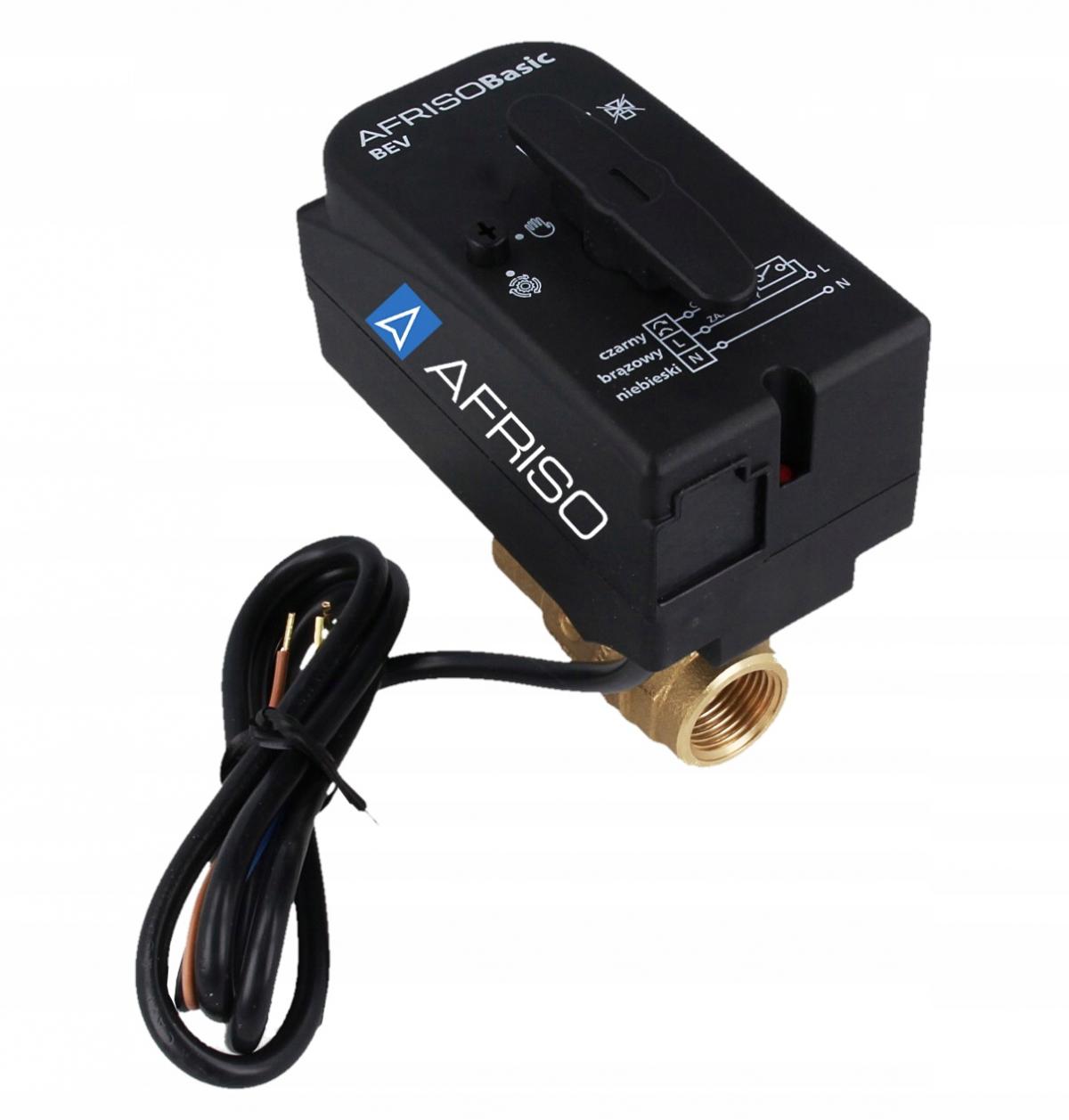

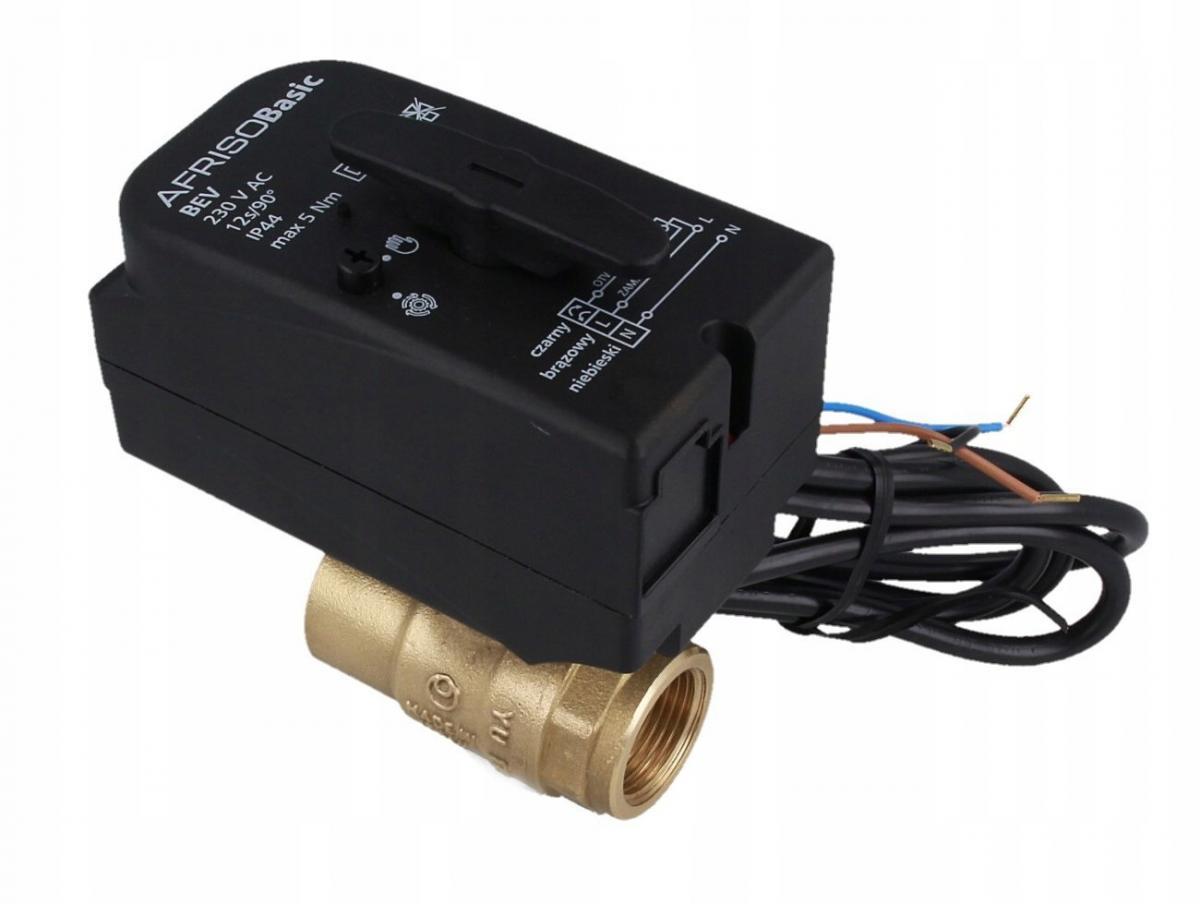

Zawór 2-drogowy odcinający BEV 230 V jest zaworem normalnie zamkniętym (NC). Po podłączeniu go zgodnie ze schematem elektrycznym, który znajduje się również na siłowniku i w instrukcji obsługi, w momencie kiedy napięcie będzie podawane wyłącznie na przewód brązowy, zawór pozostanie zamknięty. Po podaniu napięcia na przewód brązowy oraz czarny, zawór otworzy się. Po zdjęciu napięcia z przewodu czarnego, zawór powróci do pozycji początkowej (zamkniętej).

Aktualną pozycję zaworu określa pozycja pokrętła na siłowniku.

},{type:IMAGE,url:https://a.allegroimg.com/original/113da4/884a3a4d414fb3dc39f33628f776}]},{items:[{type:IMAGE,url:https://a.allegroimg.com/original/11025d/429802d94d6e8a17ee0d9aef3b40},{type:TEXT,content:

Dane techniczne

  • Ciśnienie różnicowe max: 6 bar
  • Ciśnienie robocze max: 10 bar
  • Czas otwarcia/zamknięcia: 12 s
  • Przeciek wewnętrzny: klasa A wg PN-EN 12266-1
  • Temperatura medium: 2÷110°C (chwilowo 150°C)
  • Temperatura otoczenia: 0÷55°C
  • Stężenie glikolu max: 50%
  • Zasilanie siłownika: 230 V AC
  • Moc max: 9 VA
  • Ochronność obudowy: IP44
  • Sygnał sterujący: SPST (2-punktowy)
  • Przewód elektryczny: 3 x 0,75 mm2, izolowany, długość 1 m
  • Korpus i kula zaworu mosiądz CW617N
}]},{items:[{type:TEXT,content:

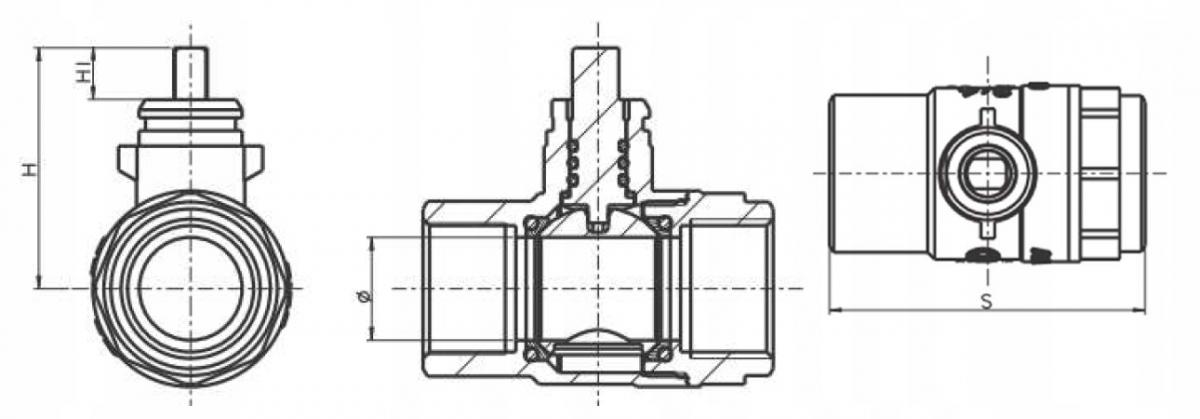

Wymiary zaworu

  • H: 46,8 mm
  • H1: 10 mm
  • Ø: 20 mm
  • S: 68 mm
  • Przyłącza: 3/4
}]}]}
